02: Parameter zur Einstellung der digitalen Ein-/Ausgänge
02-11

02-12

02-13

02-16

02-17

02-18

02-19


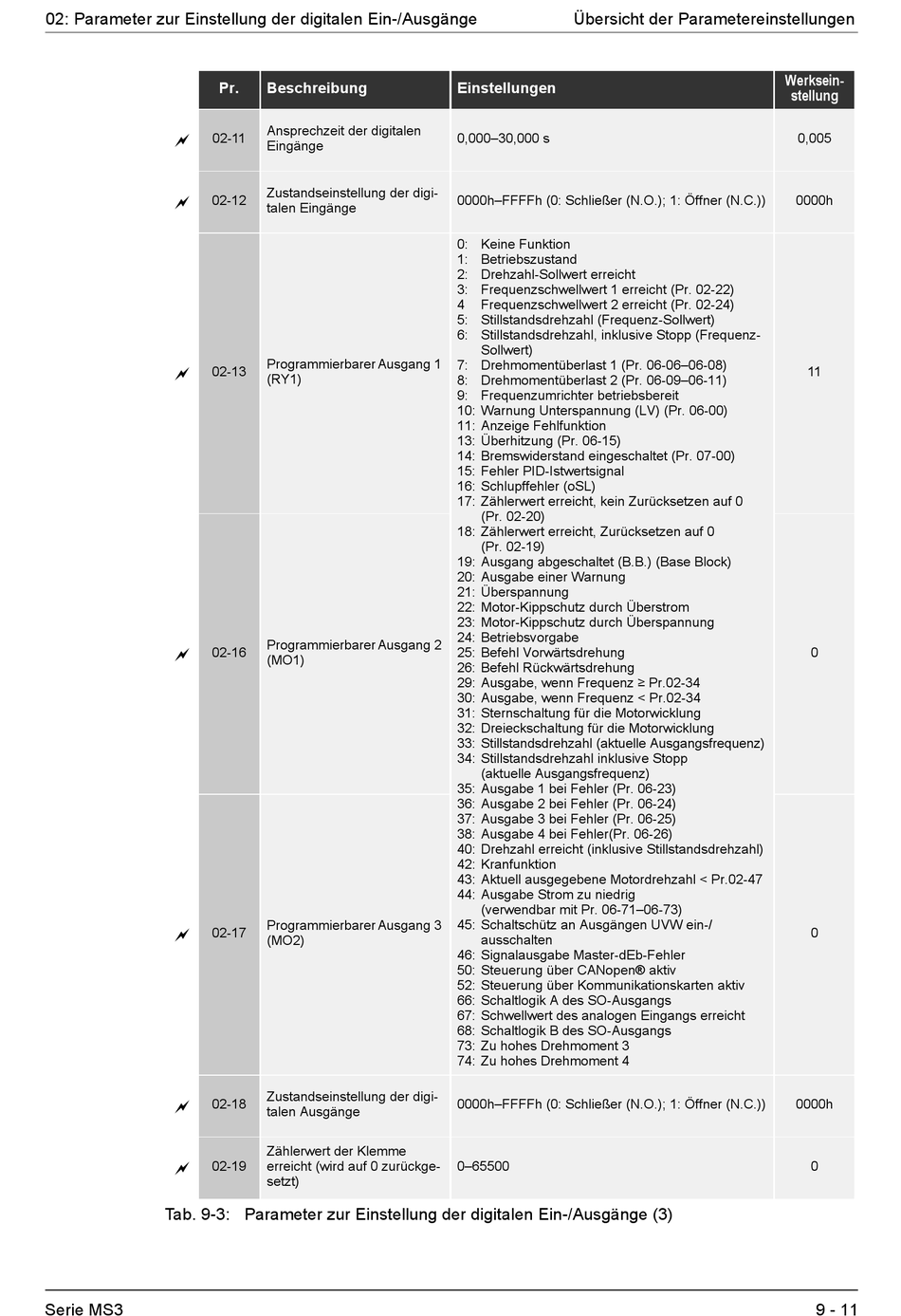

Tab. 9-3: Parameter zur Einstellung der digitalen Ein-/Ausgänge (3)
Serie MS3
Pr. Beschreibung
Ansprechzeit der digitalen
Eingänge
Zustandseinstellung der digi-
talen Eingänge
Programmierbarer Ausgang 1
(RY1)
Programmierbarer Ausgang 2
(MO1)
Programmierbarer Ausgang 3
(MO2)
Zustandseinstellung der digi-
talen Ausgänge
Zählerwert der Klemme
erreicht (wird auf 0 zurückge-
setzt)
Übersicht der Parametereinstellungen
Einstellungen
0,000–30,000 s
0000h–FFFFh (0: Schließer (N.O.); 1: Öffner (N.C.))
0: Keine Funktion
1: Betriebszustand
2: Drehzahl-Sollwert erreicht
3: Frequenzschwellwert 1 erreicht (Pr. 02-22)
4 Frequenzschwellwert 2 erreicht (Pr. 02-24)
5: Stillstandsdrehzahl (Frequenz-Sollwert)
6: Stillstandsdrehzahl, inklusive Stopp (Frequenz-
Sollwert)
7: Drehmomentüberlast 1 (Pr. 06-06–06-08)
8: Drehmomentüberlast 2 (Pr. 06-09–06-11)
9: Frequenzumrichter betriebsbereit
10: Warnung Unterspannung (LV) (Pr. 06-00)
11: Anzeige Fehlfunktion
13: Überhitzung (Pr. 06-15)
14: Bremswiderstand eingeschaltet (Pr. 07-00)
15: Fehler PID-Istwertsignal
16: Schlupffehler (oSL)
17: Zählerwert erreicht, kein Zurücksetzen auf 0
(Pr. 02-20)
18: Zählerwert erreicht, Zurücksetzen auf 0
(Pr. 02-19)
19: Ausgang abgeschaltet (B.B.) (Base Block)
20: Ausgabe einer Warnung
21: Überspannung
22: Motor-Kippschutz durch Überstrom
23: Motor-Kippschutz durch Überspannung
24: Betriebsvorgabe
25: Befehl Vorwärtsdrehung
26: Befehl Rückwärtsdrehung
29: Ausgabe, wenn Frequenz ≥ Pr.02-34
30: Ausgabe, wenn Frequenz < Pr.02-34
31: Sternschaltung für die Motorwicklung
32: Dreieckschaltung für die Motorwicklung
33: Stillstandsdrehzahl (aktuelle Ausgangsfrequenz)
34: Stillstandsdrehzahl inklusive Stopp
(aktuelle Ausgangsfrequenz)
35: Ausgabe 1 bei Fehler (Pr. 06-23)
36: Ausgabe 2 bei Fehler (Pr. 06-24)
37: Ausgabe 3 bei Fehler (Pr. 06-25)
38: Ausgabe 4 bei Fehler(Pr. 06-26)
40: Drehzahl erreicht (inklusive Stillstandsdrehzahl)
42: Kranfunktion
43: Aktuell ausgegebene Motordrehzahl < Pr.02-47
44: Ausgabe Strom zu niedrig
(verwendbar mit Pr. 06-71–06-73)
45: Schaltschütz an Ausgängen UVW ein-/
ausschalten
46: Signalausgabe Master-dEb-Fehler
50: Steuerung über CANopen® aktiv
52: Steuerung über Kommunikationskarten aktiv
66: Schaltlogik A des SO-Ausgangs
67: Schwellwert des analogen Eingangs erreicht
68: Schaltlogik B des SO-Ausgangs
73: Zu hohes Drehmoment 3
74: Zu hohes Drehmoment 4
0000h–FFFFh (0: Schließer (N.O.); 1: Öffner (N.C.))
0–65500
Werksein-
stellung
0,005
0000h
11
0
0
0000h
0
9 - 11
