Mindestabstände für Montage und Installation
3
Installation
3.1
Mindestabstände für Montage und Installation
■ Achten Sie darauf, dass am Kühlkörper keine Faserpartikel, keine Papierreste, kein Säge-
mehl, keine Metallpartikel usw. anhaften.
■ Installieren Sie den Frequenzumrichter in einen Schaltschrank aus Metall. Wenn Sie
mehrere Geräte übereinander installieren, trennen Sie diese mit einer Metallwand, um
gegenseitige Erwärmung und Brandgefahr zu vermeiden.
■ Installieren Sie den Frequenzumrichter nur in einer Umgebung mit dem Verschmutzungs-
grad 2: Es tritt nur eine leichte, nichtleitende Verschmutzung auf, die durch gelegentliches
Betauen leitfähig werden kann.
■ Montieren Sie den Frequenzumrichter in einem Schaltschrank gemäß der Schutzart IP54,
um den Verschmutzungsgrad 2 zu gewährleisten oder in einer auf Verschmutzung über-
wachten Umgebung.

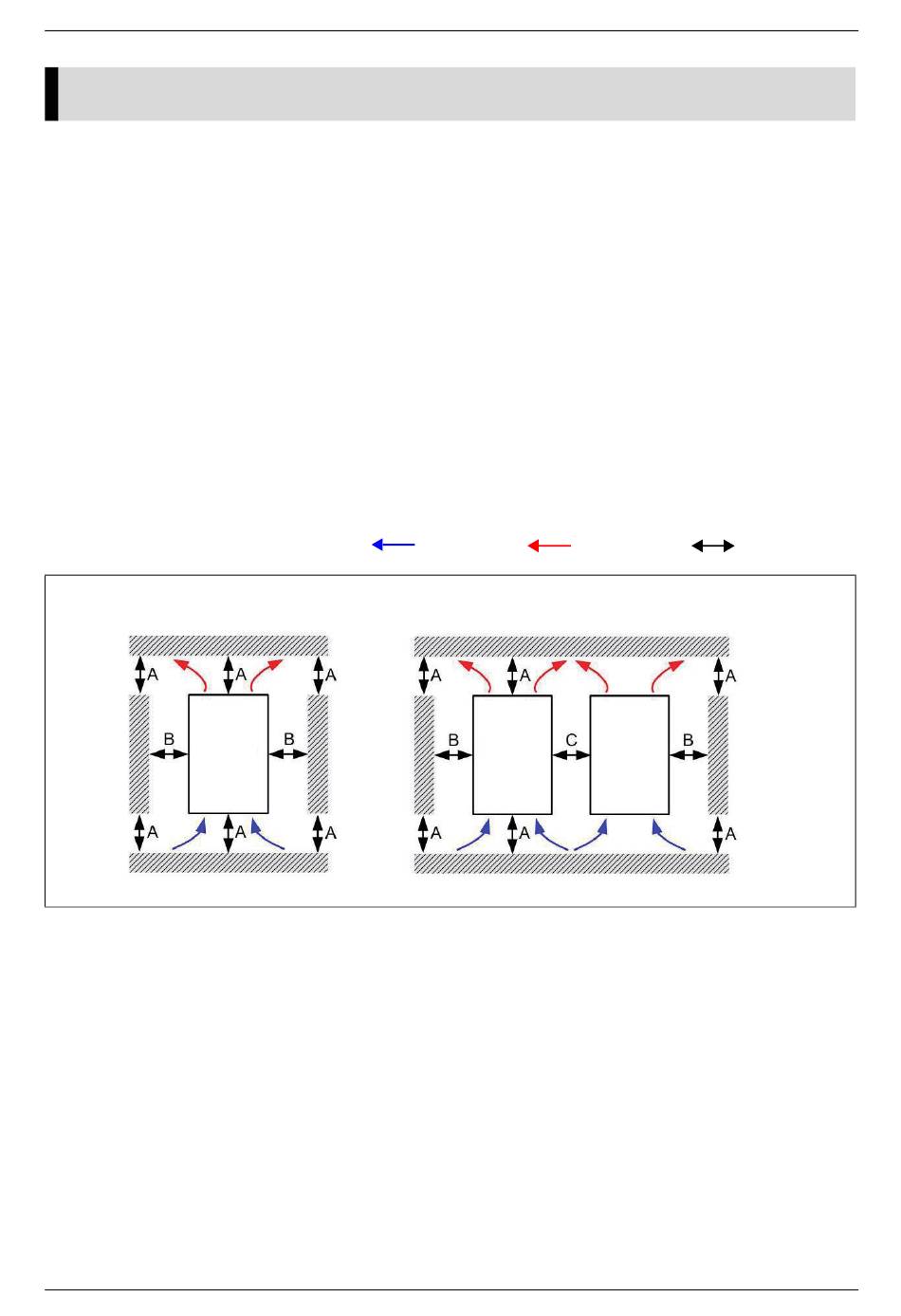

Die nachfolgend dargestellten Anordnungen dienen nur zur Verdeutlichung des Prinzips.
Richtung des Luftstroms:
Einzelinstallation
(Frame A-H)
Frequenz-
umrichter
Abb. 3-1: Minimale Montageabstände
Serie MS3
Lufteintritt,
Luftaustritt,
Horizontale Installation nebeneinander
Side-by-side horizontal installation(Frame A-C)
Frequenz-
umrichter
Abstand
Frequenz-
umrichter
Minimum mounting clearances-01
Installation
3 - 1
