Einleitung
Baugrößen B–F (Modelle mit integriertem EMV-Filter)
Entfernen Sie die RFI-Brücke mit einem Schlitz-Schraubendreher
(wie nachstehend gezeigt).

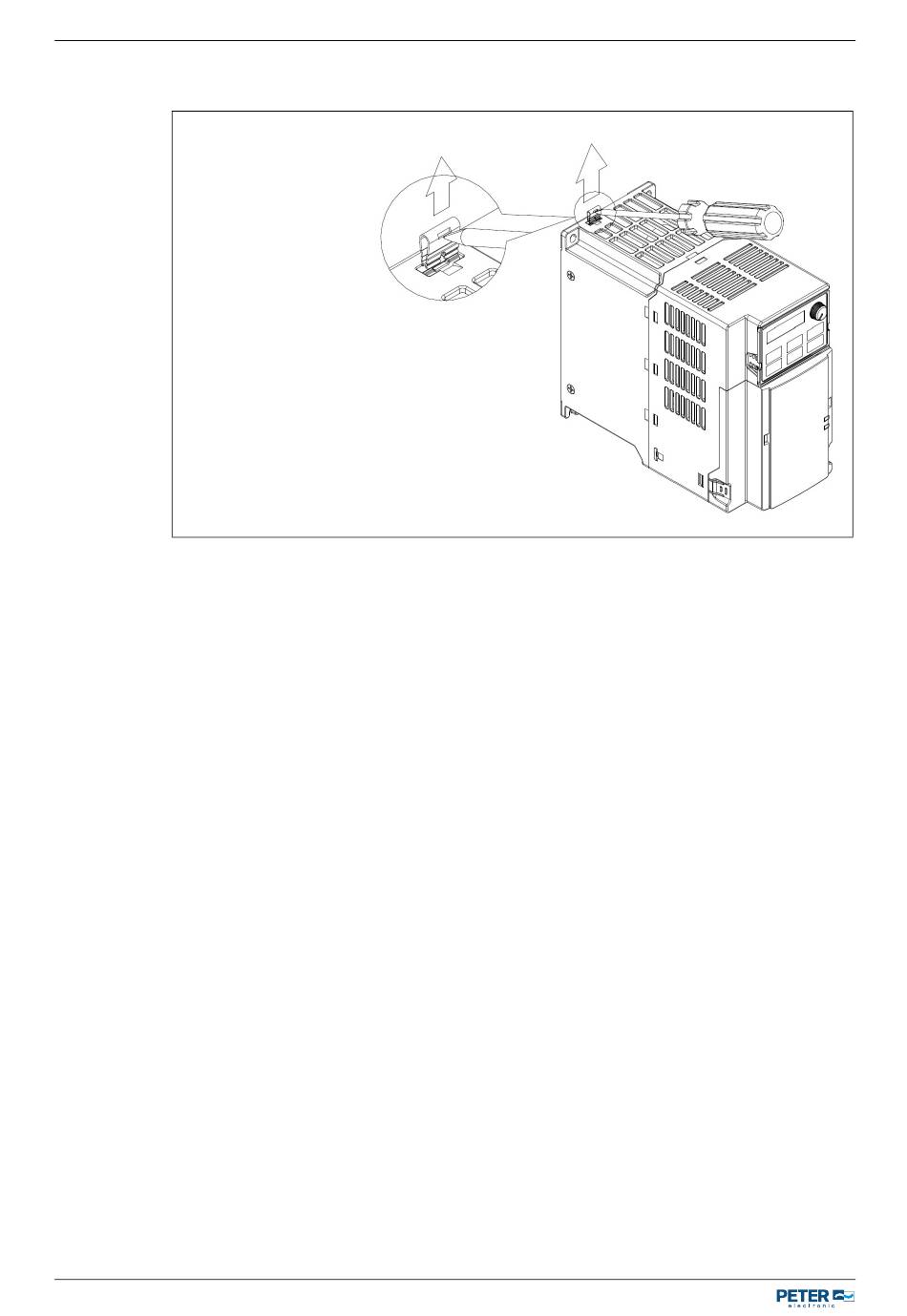

Abb. 1-4: Entfernen der RFI-Steckbrücke (Baugrößen B–F)
Isolierte Spannungsversorgung mit separater Erdung
Wird der Frequenzumrichter an ein Spannungsversorgungsnetz mit schwebender Erdung (IT-
Netz) oder mit asymmetrischer Erdung (TN-Netz) angeschlossen, muss die RFI-Steckbrücke
entfernt werden. Durch Entfernen der RFI-Steckbrücke zu den internen Funkentstörkonden-
satoren werden die Ableitströme nach Erde reduziert, so dass eine Beschädigung der internen
Schaltkreise verhindert wird.
1 - 4
Funkentstörfilter
Frame B–F
