Baugröße E
2.5 Baugröße E
E1: VD i 750-23MS3-N; VD i 1100-23MS3-N; VD i 1100-43MS3-N; VD i 1500-43MS3-N
E2: VD i 1100-43MS3-F; VD i 1500-43MS3-F

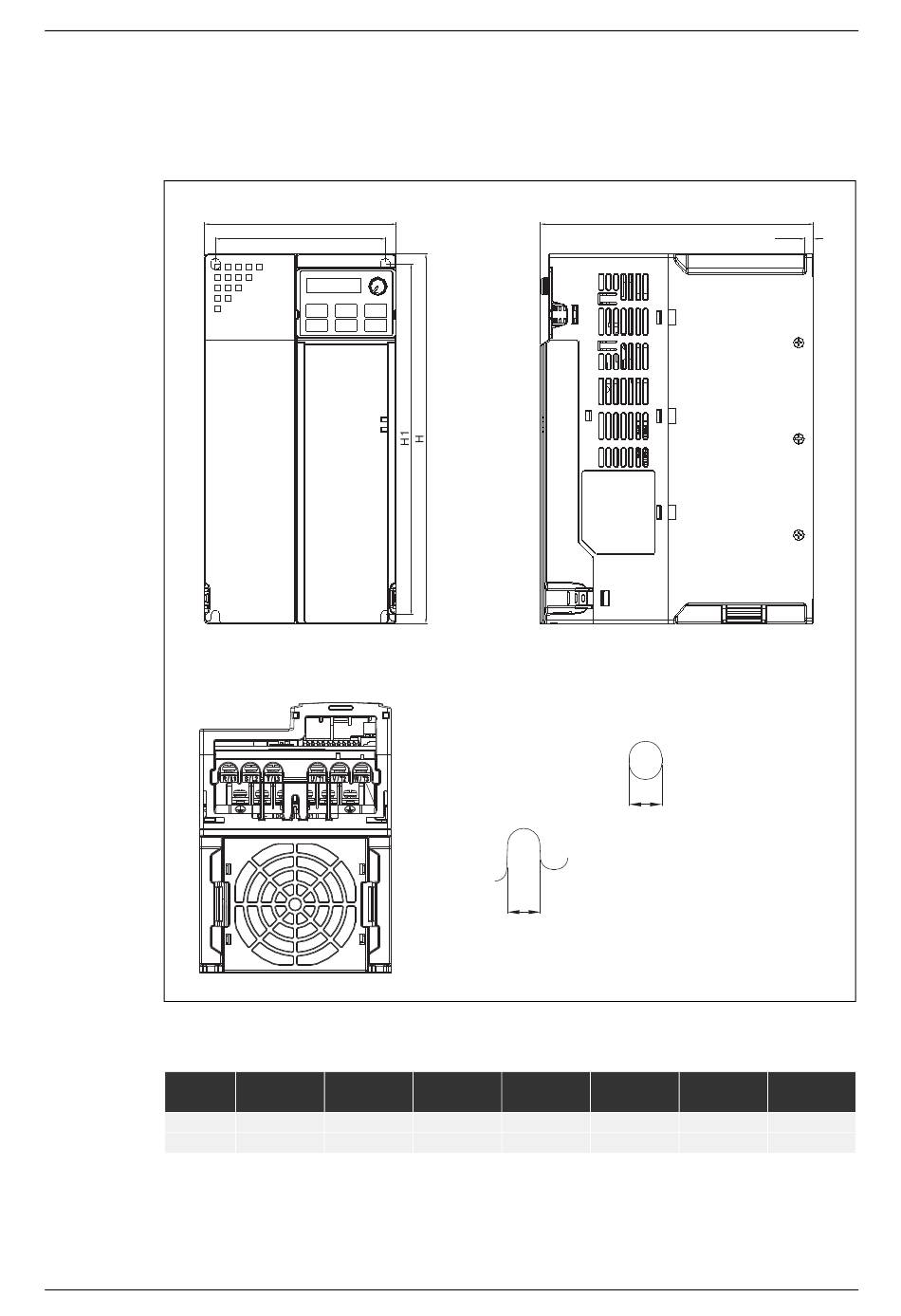

Abb. 2-5: Geräteabmessungen für Baugröße D0-2
Bau-
größe
E1
E2
Serie MS3
W
W1
W H
130,0 [5,12] 250,0 [9,84]
130,0 [5,12] 250,0 [9,84]
S 1
D W1
185,0 [7,83] 115,0 [4,53]
219,0 [8,62] 115,0 [4,53]
Abmessungen
D
S 1
Befestigungsbohrung
Mo unti ng H ole
Dimensions_Frame E
Einheit: mm [Zoll]
H1 D1
236,8 [9,32] 6,0 [0,24]
236,8 [9,32] 6,0 [0,24]
D1
S1
5,5 [0,22]
5,5 [0,22]
2 - 13
