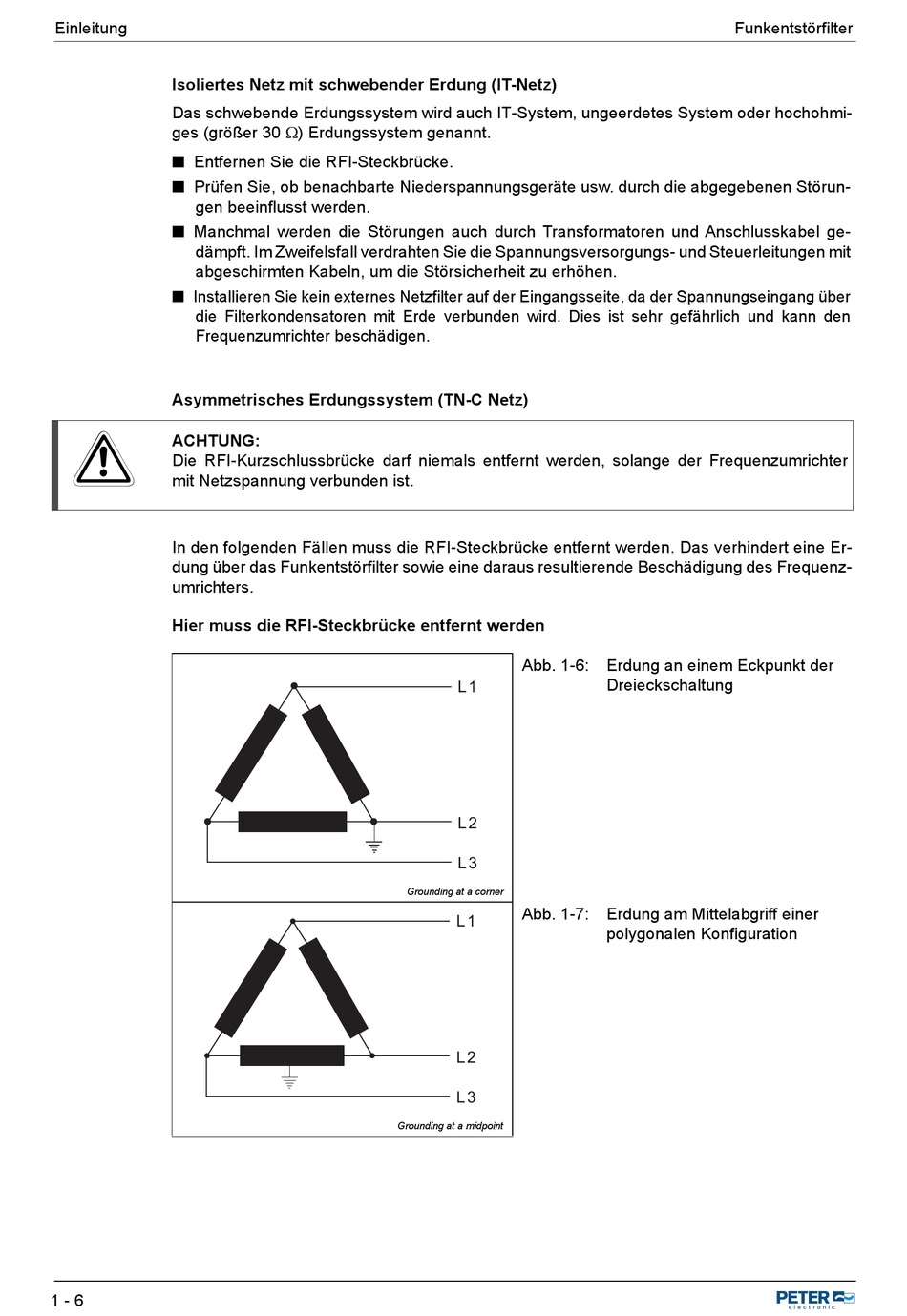

Peter Electronic VersiDrive i MS3 Montage- Und Inbetriebnahme Anleitung Seite 14

Einleitung
Isoliertes Netz mit schwebender Erdung (IT-Netz)
Das schwebende Erdungssystem wird auch IT-System, ungeerdetes System oder hochohmi-
ges (größer 30 ) Erdungssystem genannt.
■ Entfernen Sie die RFI-Steckbrücke.
■ Prüfen Sie, ob benachbarte Niederspannungsgeräte usw. durch die abgegebenen Störun-
gen beeinflusst werden.
■ Manchmal werden die Störungen auch durch Transformatoren und Anschlusskabel ge-
dämpft. Im Zweifelsfall verdrahten Sie die Spannungsversorgungs- und Steuerleitungen mit
abgeschirmten Kabeln, um die Störsicherheit zu erhöhen.
■ Installieren Sie kein externes Netzfilter auf der Eingangsseite, da der Spannungseingang über
die Filterkondensatoren mit Erde verbunden wird. Dies ist sehr gefährlich und kann den
Frequenzumrichter beschädigen.
Asymmetrisches Erdungssystem (TN-C Netz)
E
ACHTUNG:
Die RFI-Kurzschlussbrücke darf niemals entfernt werden, solange der Frequenzumrichter
mit Netzspannung verbunden ist.
In den folgenden Fällen muss die RFI-Steckbrücke entfernt werden. Das verhindert eine Er-
dung über das Funkentstörfilter sowie eine daraus resultierende Beschädigung des Frequenz-
umrichters.
Hier muss die RFI-Steckbrücke entfernt werden
1 - 6
Abb. 1-6:
L 1
L 2
L 3
Grounding at a corner
Abb. 1-7:
L 1
L 2
L 3
Grounding at a midpoint
Funkentstörfilter
Erdung an einem Eckpunkt der
Dreieckschaltung
Erdung am Mittelabgriff einer
polygonalen Konfiguration
