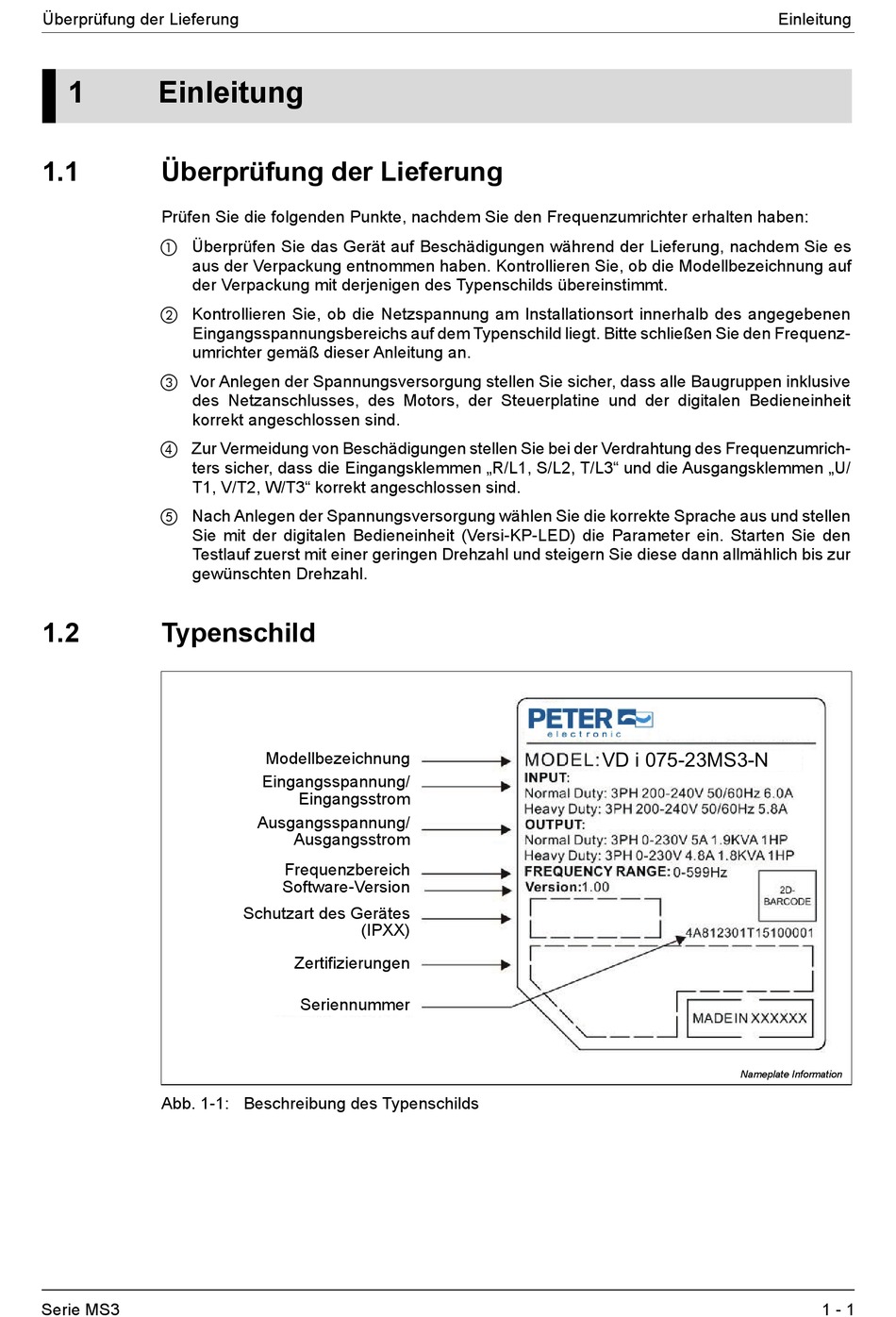

Überprüfung der Lieferung
1

Einleitung

1.1 Überprüfung der Lieferung
Prüfen Sie die folgenden Punkte, nachdem Sie den Frequenzumrichter erhalten haben:
a Überprüfen Sie das Gerät auf Beschädigungen während der Lieferung, nachdem Sie es
aus der Verpackung entnommen haben. Kontrollieren Sie, ob die Modellbezeichnung auf
der Verpackung mit derjenigen des Typenschilds übereinstimmt.
b Kontrollieren Sie, ob die Netzspannung am Installationsort innerhalb des angegebenen
Eingangsspannungsbereichs auf dem Typenschild liegt. Bitte schließen Sie den Frequenz-
umrichter gemäß dieser Anleitung an.
c Vor Anlegen der Spannungsversorgung stellen Sie sicher, dass alle Baugruppen inklusive
des Netzanschlusses, des Motors, der Steuerplatine und der digitalen Bedieneinheit
korrekt angeschlossen sind.
d Zur Vermeidung von Beschädigungen stellen Sie bei der Verdrahtung des Frequenzumrich-
ters sicher, dass die Eingangsklemmen „R/L1, S/L2, T/L3" und die Ausgangsklemmen „U/
T1, V/T2, W/T3" korrekt angeschlossen sind.
e Nach Anlegen der Spannungsversorgung wählen Sie die korrekte Sprache aus und stellen
Sie mit der digitalen Bedieneinheit (Versi-KP-LED) die Parameter ein. Starten Sie den
Testlauf zuerst mit einer geringen Drehzahl und steigern Sie diese dann allmählich bis zur
gewünschten Drehzahl.
1.2

Typenschild

Abb. 1-1: Beschreibung des Typenschilds
Serie MS3
Modellbezeichnung
Eingangsspannung/
Eingangsstrom
Ausgangsspannung/
Ausgangsstrom
Frequenzbereich
Software-Version
Schutzart des Gerätes
(IPXX)
Zertifizierungen
Seriennummer
VD i 075-23MS3-N
Nameplate Information
