Übersicht der Parametereinstellungen
06-23

06-24

06-25

06-26

06-27

06-28

06-29

06-30

06-31

06-32
06-33
06-34
06-35
06-36
06-37
06-38
06-39
06-40

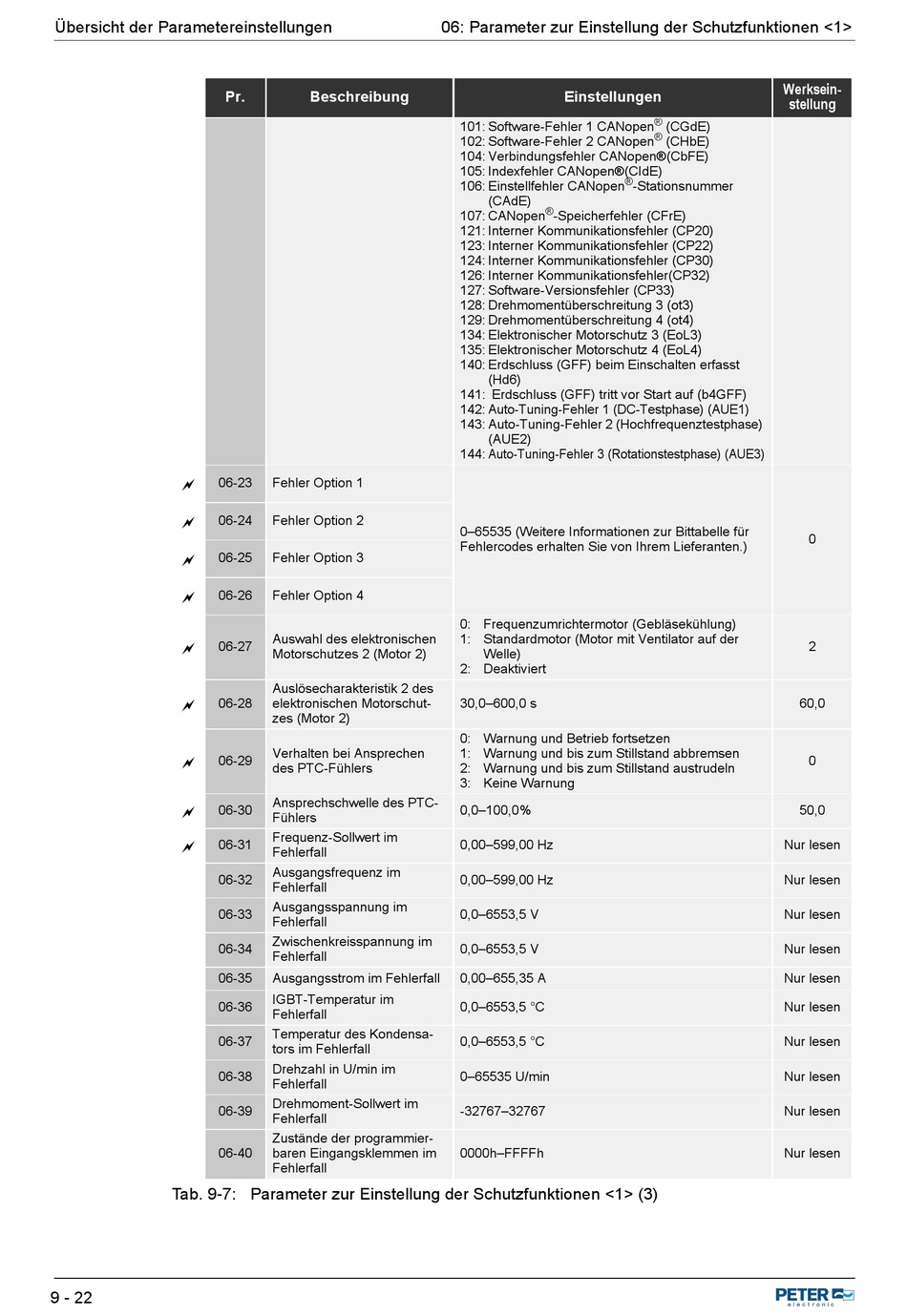

Tab. 9-7: Parameter zur Einstellung der Schutzfunktionen <1> (3)
9 - 22
Pr. Beschreibung
Fehler Option 1
Fehler Option 2
Fehler Option 3
Fehler Option 4
Auswahl des elektronischen
Motorschutzes 2 (Motor 2)
Auslösecharakteristik 2 des
elektronischen Motorschut-
zes (Motor 2)
Verhalten bei Ansprechen
des PTC-Fühlers
Ansprechschwelle des PTC-
Fühlers
Frequenz-Sollwert im
Fehlerfall
Ausgangsfrequenz im
Fehlerfall
Ausgangsspannung im
Fehlerfall
Zwischenkreisspannung im
Fehlerfall
Ausgangsstrom im Fehlerfall
IGBT-Temperatur im
Fehlerfall
Temperatur des Kondensa-
tors im Fehlerfall
Drehzahl in U/min im
Fehlerfall
Drehmoment-Sollwert im
Fehlerfall
Zustände der programmier-
baren Eingangsklemmen im
Fehlerfall
06: Parameter zur Einstellung der Schutzfunktionen <1>
Einstellungen
101: Software-Fehler 1 CANopen
102: Software-Fehler 2 CANopen
104: Verbindungsfehler CANopen®(CbFE)
105: Indexfehler CANopen®(CIdE)
106: Einstellfehler CANopen
(CAdE)
®
107: CANopen -Speicherfehler (CFrE)
121: Interner Kommunikationsfehler (CP20)
123: Interner Kommunikationsfehler (CP22)
124: Interner Kommunikationsfehler (CP30)
126: Interner Kommunikationsfehler(CP32)
127: Software-Versionsfehler (CP33)
128: Drehmomentüberschreitung 3 (ot3)
129: Drehmomentüberschreitung 4 (ot4)
134: Elektronischer Motorschutz 3 (EoL3)
135: Elektronischer Motorschutz 4 (EoL4)
140: Erdschluss (GFF) beim Einschalten erfasst
(Hd6)
141: Erdschluss (GFF) tritt vor Start auf (b4GFF)
142: Auto-Tuning-Fehler 1 (DC-Testphase) (AUE1)
143: Auto-Tuning-Fehler 2 (Hochfrequenztestphase)
(AUE2)
144: Auto-Tuning-Fehler 3 (Rotationstestphase) (AUE3)
0–65535 (Weitere Informationen zur Bittabelle für
Fehlercodes erhalten Sie von Ihrem Lieferanten.)
0: Frequenzumrichtermotor (Gebläsekühlung)
1: Standardmotor (Motor mit Ventilator auf der
Welle)
2: Deaktiviert
30,0–600,0 s
0: Warnung und Betrieb fortsetzen
1: Warnung und bis zum Stillstand abbremsen
2: Warnung und bis zum Stillstand austrudeln
3: Keine Warnung
0,0–100,0%
0,00–599,00 Hz
0,00–599,00 Hz
0,0–6553,5 V
0,0–6553,5 V
0,00–655,35 A
0,0–6553,5 °C
0,0–6553,5 °C
0–65535 U/min
-32767–32767
0000h–FFFFh
Werksein-
stellung
®
(CGdE)
®
(CHbE)
®
-Stationsnummer
Nur lesen
Nur lesen
Nur lesen
Nur lesen
Nur lesen
Nur lesen
Nur lesen
Nur lesen
Nur lesen
Nur lesen
0
2
60,0
0
50,0
