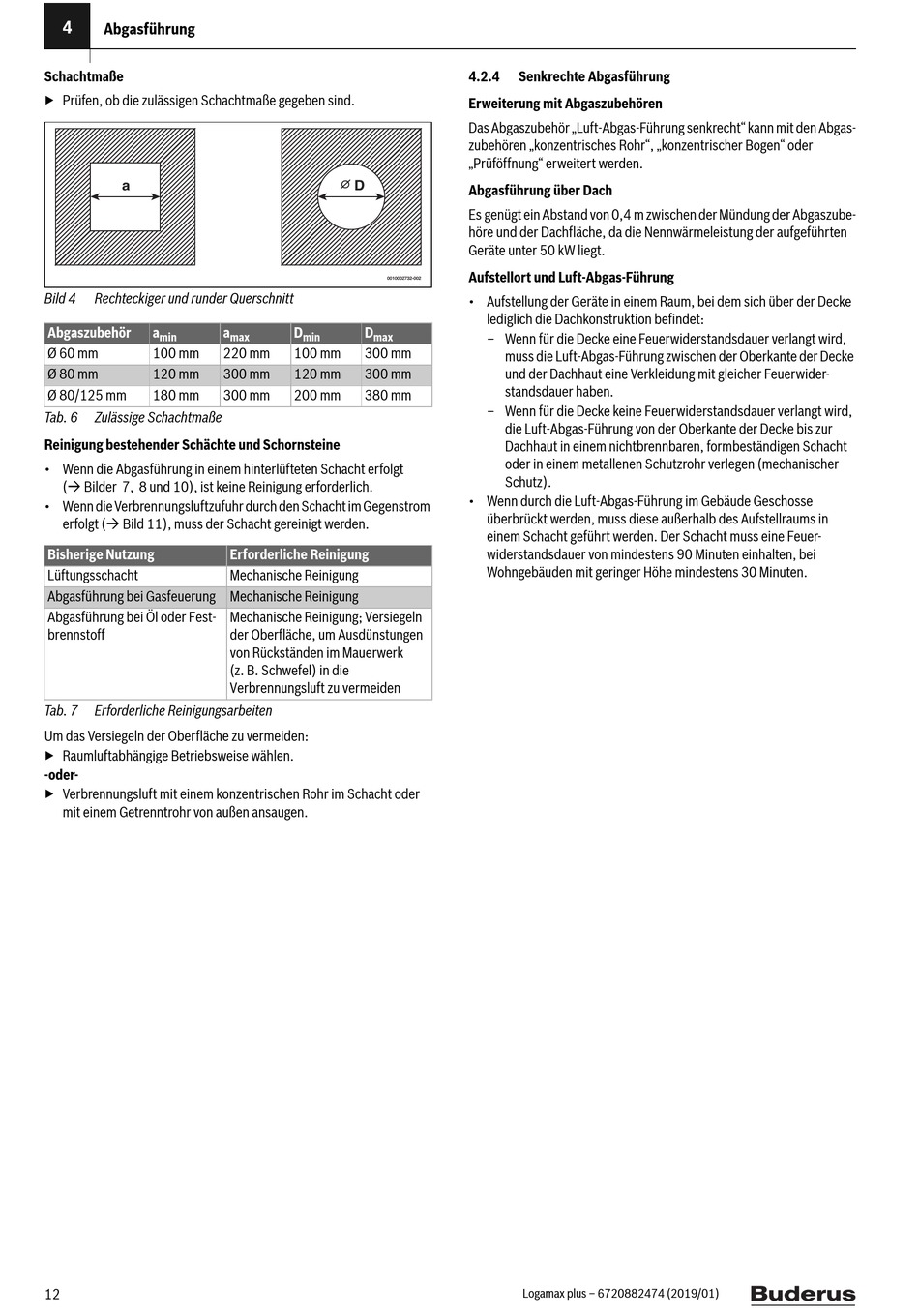

4
Abgasführung
Schachtmaße
▶ Prüfen, ob die zulässigen Schachtmaße gegeben sind.
a
Bild 4 Rechteckiger und runder Querschnitt
Abgaszubehör a
min
Ø 60 mm 100 mm
Ø 80 mm 120 mm
Ø 80/125 mm 180 mm
Tab. 6 Zulässige Schachtmaße
Reinigung bestehender Schächte und Schornsteine
• Wenn die Abgasführung in einem hinterlüfteten Schacht erfolgt
( Bilder 7, 8 und 10), ist keine Reinigung erforderlich.
• Wenn die Verbrennungsluftzufuhr durch den Schacht im Gegenstrom
erfolgt ( Bild 11), muss der Schacht gereinigt werden.
Bisherige Nutzung
Lüftungsschacht
Abgasführung bei Gasfeuerung Mechanische Reinigung
Abgasführung bei Öl oder Fest-
brennstoff
Tab. 7 Erforderliche Reinigungsarbeiten
Um das Versiegeln der Oberfläche zu vermeiden:
▶ Raumluftabhängige Betriebsweise wählen.
-oder-
▶ Verbrennungsluft mit einem konzentrischen Rohr im Schacht oder
mit einem Getrenntrohr von außen ansaugen.
12
D
0010002732-002
a D D
max min max
220 mm 100 mm 300 mm
300 mm 120 mm 300 mm
300 mm 200 mm 380 mm
Erforderliche Reinigung
Mechanische Reinigung
Mechanische Reinigung; Versiegeln
der Oberfläche, um Ausdünstungen
von Rückständen im Mauerwerk
(z. B. Schwefel) in die
Verbrennungsluft zu vermeiden
4.2.4 Senkrechte Abgasführung
Erweiterung mit Abgaszubehören
Das Abgaszubehör „Luft-Abgas-Führung senkrecht" kann mit den Abgas-
zubehören „konzentrisches Rohr", „konzentrischer Bogen" oder
„Prüföffnung" erweitert werden.
Abgasführung über Dach
Es genügt ein Abstand von 0,4 m zwischen der Mündung der Abgaszube-
höre und der Dachfläche, da die Nennwärmeleistung der aufgeführten
Geräte unter 50 kW liegt.
Aufstellort und Luft-Abgas-Führung
• Aufstellung der Geräte in einem Raum, bei dem sich über der Decke
lediglich die Dachkonstruktion befindet:
– Wenn für die Decke eine Feuerwiderstandsdauer verlangt wird,
muss die Luft-Abgas-Führung zwischen der Oberkante der Decke
und der Dachhaut eine Verkleidung mit gleicher Feuerwider-
standsdauer haben.
– Wenn für die Decke keine Feuerwiderstandsdauer verlangt wird,
die Luft-Abgas-Führung von der Oberkante der Decke bis zur
Dachhaut in einem nichtbrennbaren, formbeständigen Schacht
oder in einem metallenen Schutzrohr verlegen (mechanischer
Schutz).
• Wenn durch die Luft-Abgas-Führung im Gebäude Geschosse
überbrückt werden, muss diese außerhalb des Aufstellraums in
einem Schacht geführt werden. Der Schacht muss eine Feuer-
widerstandsdauer von mindestens 90 Minuten einhalten, bei
Wohngebäuden mit geringer Höhe mindestens 30 Minuten.
Logamax plus – 6720882474 (2019/01)
