Installations- und Wartungsanleitung
Gas-Brennwertgeräte

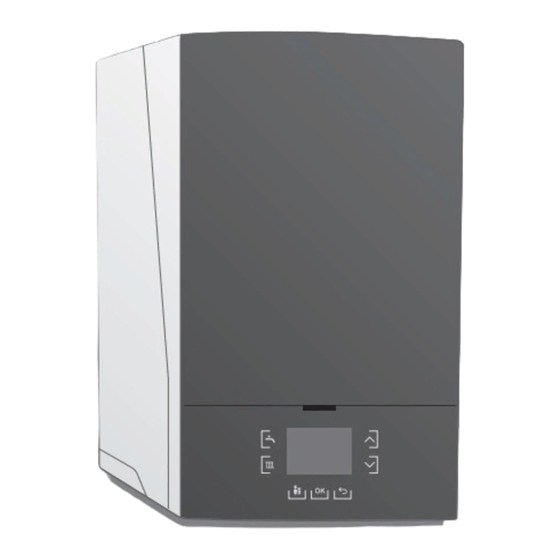

Logamax plus
GB192 i
Vor Installation und Wartung sorgfältig lesen.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Buderus GB192i

  • Seite 1 Installations- und Wartungsanleitung Gas-Brennwertgeräte Logamax plus GB192 i Vor Installation und Wartung sorgfältig lesen.
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 6.2.1 Ein-/Aus-Raumtemperaturregler (potenzialfrei) Inhaltsverzeichnis anschließen ........17 6.2.2 Regler (extern) anschließen .
  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    Symbolerklärung und Sicherheitshinweise 12.2 Letzte gespeicherte Störung abrufen ....32 Symbolerklärung und Sicherheitshinweise 12.3 Elektroden prüfen ......32 12.4 Brenner prüfen und Rückschlagklappe in der Symbolerklärung...
  • Seite 4 Symbolerklärung und Sicherheitshinweise Verhalten bei Gasgeruch Installation, Inbetriebnahme und Wartung Bei austretendem Gas besteht Explosionsgefahr. Installation, Inbetriebnahme und Wartung darf nur ein Beachten Sie bei Gasgeruch die folgenden zugelassener Fachbetrieb ausführen. Verhaltensregeln. ▶ Sicherheitsventile keinesfalls verschließen. ▶ Flammen- oder Funkenbildung vermeiden: ▶...
  • Seite 5: Produktinformationen

    Produktinformationen Lieferumfang Produktinformationen 2.5.1 Logamax plus GB192-15/25/35/45 i Die Installations- und Wartungsanleitung richtet sich an den Fachleute, der - aufgrund seiner fachlichen Ausbildung und Erfahrung - Kenntnisse im Umgang mit Heizungsanlagen sowie Gasinstallationen hat. Dokumentation Diese Installationsanleitung enthält wichtige Informationen zur sicheren und fachgerechten Montage, Inbetriebnahme und Wartung des Geräts.
  • Seite 6: Produktübersicht

    Produktinformationen Produktübersicht 2.6.1 Logamax plus GB192 i Steckplatz für Bedieneinheit (Be- 15 16 18 19 dieneinheit nicht im Lieferumfang enthalten) Kondensatsiphon 3-Wege-Ventil (15/25/35 kW) Gasleitung Sicherheitsventil Gas-Einstelldüse Gasarmatur Abgastemperaturbegrenzer Gebläse [10] Manometer [11] Ausdehnungsgefäß (Zubehör) [12] Automatischer Entlüfter [13] Entlüftungsschlauch [14] Typschild [15] Zündtrafo [16] Abgasrohr...
  • Seite 7: Frostschutzfunktion

    Produktinformationen Frostschutzfunktion 2.10 Abmessungen HINWEIS: Anlagenschaden. Bei starkem Frost kann die Heizungsanlage einfrieren durch: Ausfall der Netzspannung, unzureichende Gaszu- fuhr oder eine Störung der Anlage. ▶ Die Heizungsanlage in einem frostfreien Raum auf- stellen. ▶ Wenn die Heizungsanlage für längere Zeit stillgelegt wird, muss sie vorher entleert werden.
  • Seite 8: Anschlussplan

    Produktinformationen 2.11 Anschlussplan 1 2 1 2 1 2 L M N Gasarmatur Gebläse 2 (N) 1 (L) 6720813044-04.0N Bild 4 Leiterplatte HMI BC30 (Benutzerschnittstellen) [19] Externer Schaltkontakt, potenzialfrei 3-Wege-Ventil Wärmeblock [20] EMS Powerbus Heizungspumpe [21] Potentialfreier Kontakt/ Wärmeanfrage Druckfühler [22] Klemmleiste für Ladespeicherfühler Warmwasser-Temperaturfühler [23] Gasarmatur...
  • Seite 9: Technische Daten

    Produktinformationen 2.12 Technische Daten Einheit Logamax plus GB192 i 15 V2 Max. Wärmebelastung für Erdgas H/E 24,1 34,4 43,5 Min. Wärmebelastung für Erdgas H/E Nennwärmeleistung (P ) 80/60 °C für Erdgas H/E 16,7 23,6 33,7 Nennwärmeleistung (P ) 50/30 °C für Erdgas H/E Maximale Leistung Warmwasser für Erdgas H/E 19,3 24,1...
  • Seite 10: Produktdaten Zum Energieverbrauch

    Produktinformationen 2.13 Produktdaten zum Energieverbrauch • A = maximale Modulation • B = minimale Modulation Die Produktdaten zum Energieverbrauch finden Sie in der Bedienungs- anleitung für den Betreiber. • mbar = Restförderhöhe • kg/h = Durchfluss 2.14 Gasdaten Gas-Anschlusswerte Gasart Einheit Gas-Anschlusswerte bei 1013 mbar 15 kW 25 kW...
  • Seite 11: Kondensatzusammensetzung

    • EKAS-Form. 1942: Flüssiggasrichtlinie, Teil 2 - Vorschriften der kantonalen Instanzen (z. B. Feuerpolizeivorschriften). • SVGW-Gasleitsatze G1: Gasinstallationen. Das Dokument 6720807972 enthält Informationen zu geltenden Vorschriften. Sie können die Dokumentnummer auf http://documents.buderus.com eingeben, um das Dokument anzuzeigen oder herunterzuladen. Genehmigungs- und Informationspflicht 6 720 641 448-011.1TD Wenn erforderlich: •...
  • Seite 12: Installation

    Installation ▶ Konzentrischen Abgasadapter an der Oberseite des Geräts HINWEIS: Beschädigung des Wärmetauschers oder abdecken. Störung im Wärmeerzeuger oder der Warmwasserver- sorgung durch ungeeignetes Wasser! Ungeeignetes oder verschmutztes Wasser kann zu Schlammbildung, Korrosion oder Verkalkung führen. ▶ Vor dem Füllen Heizungsanlage spülen. ▶...
  • Seite 13: Gerät Montieren

    Installation ▶ Mit Hilfe eines Wandhalters und einer Wasserwaage die Bohrlöcher HINWEIS: Beschädigung des Wärmetauschers oder anzeichnen [1]. Störung im Wärmeerzeuger oder der Warmwasserver- ▶ Löcher entsprechend der Dübelgröße bohren [2]. sorgung durch ungeeignete Frostschutzmittel! ▶ Mitgelieferte Dübel in die Bohrlöcher stecken [3]. Ungeeignetes oder verschmutztes Wasser kann zu ▶...
  • Seite 14: Anschluss Der Heizwasserrohrverbindungen

    Installation ▶ Verkleidung an der Unterseite etwas anheben und entfernen [3]. 5.4.4 Größe des Ausdehnungsgefäßes prüfen (Zubehör Heizungsausdehnungsgefäß 14 l) Zubehör Heizungsausdehnungsgefäß nicht möglich bei 45 kW Geräte. Das folgende Diagramm ermöglicht die überschlägige Schätzung, ob das Heizungsausdehnungsgefäß 14 l ausreicht oder ein anderes bzw. zu- sätzliches Ausdehnungsgefäß...
  • Seite 15 Installation ▶ Dichtungen in den Schnellanschluss [1] einfetten. Wenn kein Warmwasserspeicher angeschlossen wird: ▶ Schnellanschlüsse auf die Anschlüsse für den Speichervorlauf [2] ▶ Anschlüsse für den Speichervorlauf und den Speicherrücklauf mit und den Speicherrücklauf [3] stecken. einer Kurzschlussleitung [1] (Zubehör) verbinden. ▶...
  • Seite 16: Montage Der Kondensatableitung

    Elektrischer Anschluss 5.4.8 Montage der Kondensatableitung Elektrischer Anschluss HINWEIS: Wasserschäden Allgemeiner Hinweis Durch überlaufendes Kondensat. ▶ Ableitungen nicht verändern oder verschließen. WARNUNG: Stromschlag. ▶ Schläuche nur mit Gefälle verlegen. ▶ Vor Arbeiten am elektrischen Teil die Spannungsver- sorgung (230 V AC) unterbrechen (Sicherung, Das Kondensat und das evtl.
  • Seite 17: Ein-/Aus-Raumtemperaturregler (Potenzialfrei)

    Elektrischer Anschluss T0, Temperaturfühler hydraulische Weiche (grün) TW1, Warmwasser-Temperaturfühler (grau) [10] 7 T1, Außentemperaturfühler (blau) [11] 6 I3, Externer Schaltkontakt potenzialfrei für z. B. Fußbodenheizung (rot, Brücke herausnehmen). [12] ? BUS, raumtemperaturgeführter Regler und EMS-BUS (orange) [13] 4 I1, Ein/Aus-Raumtemperaturregler potenzialfrei oder potentialfreie Wärmeanfrage durch Schaltkontakt (blau) [14] Brücke [15] Frei...
  • Seite 18: Anschluss Mehrerer Funktionsmodule

    ▶ Kabel mit Kabelschellen [3] festschrauben. 6 720 807 034-047.1TD Bild 28 Anschluss mehrere Funktionsmodule Funktionsmodul 1 Funktionsmodul 2 Bild 26 Kabelschelle montieren Anschlussklemmen Logamax plus GB192i Anschlusskabel EMS-BUS Anschlusskabel EMS-BUS zum folgenden Funktionsmodul Netzanschlussstecker Netzkabel zum folgenden Funktionsmodul Kabelsicherung 6.2.5...
  • Seite 19: Anschluss Außentemperaturfühler

    Inbetriebnahme Bei Heizungsanlagen mit ausschließlich Fußbodenheizung und direktem Inbetriebnahme hydraulischen Anschluss an das Gerät. Beim Ansprechen des Temperaturwächters werden Heiz- und Warm- Heizungsanlage befüllen wasserbetrieb unterbrochen. ▶ Brücke ( Bild 24, [14]) auf Anschlussklemme I3 entfernen. Vor der Inbetriebnahme muss die Heizungsanlage gefüllt sein, weil sonst die Pumpe trocken laufen kann.
  • Seite 20: Prüfen, Testen Und Messen

    Inbetriebnahme Während der Dauer des Siphonfüllprogramms erscheint in der ▶ Gashahn schließen. Standardanzeige SIPHONFÜLLBETRIEB. ▶ Messschlauch vom Messstutzen abziehen. ▶ Verschlussschraube wieder festschrauben. Bei Aufruf des Schornsteinfegerbetriebs wird der Siphonfüllbetrieb unterbrochen. 7.4.2 Gasartenanpassung Prüfen, Testen und Messen WARNUNG: Austretendes Gas kann zu einer Explosion führen.
  • Seite 21: Einstellungen Vornehmen

    Inbetriebnahme ▶ Taste Pfeil oder drücken zur Auswahl der minimalen Nennwärmeleistung. Das Display zeigt LEISTUNG MIN. (kleinlast) an. ▶ CO - oder O -Wert messen. CO messen, der Wert muss kleiner 94 ppm sein. ▶ Plombe an der Einstellschraube der Gasarmatur entfernen und CO oder O -Wert für minimale Nennwärmeleistung einstellen.
  • Seite 22: Funktionsprüfungen

    Inbetriebnahme Funktionsprüfungen Abschließende Arbeiten ▶ Bei der Inbetriebnahme und bei der jährlichen Inspektion müssen Zur Montage der Verkleidung des Geräts und des Warmwasserspeichers alle Regel-, Steuer- und Sicherheitseinrichtungen auf ihre Funktion alle Teile in umgekehrter Reihenfolge wieder montieren. und, soweit Verstellung möglich, auf ihre richtige Einstellung geprüft ▶...
  • Seite 23 Regelung. Eine Prüfung der Heizungsanlage führt der Anlagenersteller durch. Wenn im Zuge der Inbetriebnahme geringfügige Montagefehler von Buderus Komponenten festgestellt werden, ist Buderus grundsätzlich bereit, die- se Montagefehler nach Freigabe durch den Auftraggeber zu beheben. Eine Übernahme der Haftung für die Montageleistungen ist damit nicht verbun- den.
  • Seite 24: Bedienung

    Bedienung Warmwassertemperaturmenü Bedienung Über das Warmwassertemperaturmenü können Einstellungen des Geräts ausgelesen und geändert werden. Nur aktive Statussymbole sind sichtbar. Bei einer Hei- zungsanlage mit mehreren Geräten (Kaskadensystem) müssen die Einstellungen am Bedienfeld für jedes Gerät WARMWASSER einzeln vorgenommen werden. KESSELTEMP. 60 °C °C WARMWASSER...
  • Seite 25: Schornsteinfegerbetrieb

    Bedienung Display Bezeichnung EIN / AUS Ein-aus schalten. KESSELTEMP. °C 40 °C Temperatur einstellen. 0.9 BAR Aktueller Betriebsdruck. Tab. 15 Einstellmenü NOTBETRIEB Schornsteinfegerbetrieb SOLLTEMP. 70°C Während des Schornsteinfegerbetriebs ist kein Warm- wasserbetrieb möglich. Der Schornsteinfegerbetrieb wird nach 30 Minuten automatisch ausgeschaltet. Ein- stellungen, die während des Schornsteinfegerbetriebs geändert worden sind, werden dann aufgehoben.
  • Seite 26: Außerbetriebnahme

    Außerbetriebnahme Durch das Menü navigieren Außerbetriebnahme ▶ Um ein Menü oder einen Menüpunkt zu markieren, Taste Pfeil oder drücken. VORSICHT: Anlagenschaden durch Frost. ▶ Taste drücken. Die Heizungsanlage kann z. B. bei einem Netzausfall, Das Menü oder der Menüpunkt wird angezeigt. Ausschalten der Versorgungsspannung, fehlerhafter ▶...
  • Seite 27: Info

    Einstellungen im Servicemenü – PUMPE KESSEL • MAX. WW-TEMP. • PUMPE • MIN. GERÄTELEIST. – PUMPENKENNFELD FUNKTIONSTEST – PUMPENSCHALTART • TESTS AKTIVIEREN – MIN. LEISTUNG – ZÜNDUNG – MAX. LEISTUNG – GEBLÄSE – PUMPENSPERRZEIT – PUMPE – PUMPENNACHLAUF – 3-WEGE-VENTIL •...
  • Seite 28: Einstellungen

    Einstellungen im Servicemenü Menüpunkt Einstellungen/Einstellbereich Bemerkung/Einschränkung SYSTEM VERS. STEUEREINH. – VER. BEDIENEINH. • NL • NF KODIERST. NUMMER – KODIERST. VERSION. – Tab. 16 Menü INFO 10.2.2 EINSTELLUNGEN Menüpunkt Einstellungen/Einstellbereich Bemerkung/Einschränkung HEIZUNG • Einstellbereich:  Einstellungen in: MAX. HEIZLEISTUNG Maximale freigegebene Wärmeleistung [kW]. >GRENZWERTE >...
  • Seite 29: Energie Sparen

    Einstellungen im Servicemenü Menüpunkt Einstellungen/Einstellbereich Bemerkung/Einschränkung PUMPENSCHALTART • ENERGIE SPAREN: Intelligente Heizungs- pumpenabschaltung bei Heizungsanlagen mit außentemperaturgeführtem Regler. Die Heizungspumpe wird nur bei Bedarf einge- schaltet. WÄRMEANFORDERUNG: Der Vorlauftem- peraturregler schaltet die Heizungspumpe. MIN. LEISTUNG ▶ 10 … 100 % Pumpenleistung bei minimaler Wärmeleistung Nur bei Pumpenkennfeld 0 verfügbar (...
  • Seite 30: Grenzwerte

    Einstellungen im Servicemenü Menüpunkt Einstellungen/Einstellbereich Bemerkung/Einschränkung SIPHONFÜLLPROG. • AUS: Ausgeschaltet (nur während Wartun- Das Siphonfüllprogramm wird in folgenden Fällen akti- gen erlaubt) viert: • EIN: Eingeschaltet • Das Gerät wird am Schalter Ein/Aus eingeschaltet. • Der Brenner war 28 Tage nicht in Betrieb. •...
  • Seite 31: Notbetrieb

    • 30 … 50… 100 % Tab. 22 Menü ANZEIGE Umweltschutz/Entsorgung Inspektion und Wartung Umweltschutz ist ein Unternehmensgrundsatz von Buderus. 12.1 Sicherheitshinweise zu Inspektion und Wartung Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer- GEFAHR: Lebensgefahr durch Stromschlag.
  • Seite 32: Letzte Gespeicherte Störung Abrufen

    Inspektion und Wartung ▶ Elektroden-Set mit Dichtung abnehmen und Elektroden auf VORSICHT: Geräteschaden durch austretendes Was- Verschmutzung prüfen ggf. reinigen oder tauschen. ser. ▶ Elektroden-Set wieder montieren. Austretendes Wasser kann das Steuergerät beschädi- gen. ▶ Steuergerät abdecken vor Arbeiten an wasserfüh- renden Teilen.
  • Seite 33: Sichtprüfung Auf Allgemeine Korrosions- Erscheinungen

    Inspektion und Wartung 12.5 Sichtprüfung auf allgemeine Korrosionserscheinun- VORSICHT: Beschädigung der neuen Dichtung. ▶ Zuerst die neue Dichtung am Brenner montieren. ▶ Alle gas- und wasserführenden Rohre auf Korrosionserscheinungen ▶ Brenner mit neuer Dichtung in umgekehrter Reihen- prüfen. folge montieren. ▶...
  • Seite 34: Wärmeblock Prüfen Und Reinigen

    ▶ Gashahn öffnen. Wenn die mechanische Reinigung erforderlich ist: ▶ Nach der Inspektion und Wartung kontrollieren, ob das Gerät ein- Zur Reinigung des Wärmeblocks Buderus Brennerdichtungen und wandfrei funktioniert. Reinigungsbürsten-Set verwenden, die als Ersatzteile erhältlich sind. ▶ Maximale Kesseltemperatur auf die gewünschte Temperatur einstel- ▶...
  • Seite 35: 3-Wege-Ventil Prüfen

    Inspektion und Wartung ▶ Kondensatwanne (mit umgedrehter Bürste) reinigen. 12.10 3-Wege-Ventil prüfen Messstifte des Multimeters nicht zu tief in die Steck- verbinder drücken, um Beschädigungen zu vermeiden. ▶ Überprüfen, ob während des Betriebs-Codes „– –“auf den Steck- kontakten „1“ und „4“ 24 VAC-Spannung vorhanden ist. ▶...
  • Seite 36: Checkliste Für Die Inspektion Und Wartung

    Inspektion und Wartung 12.12 Checkliste für die Inspektion und Wartung Datum Letzte gespeicherte Störung im Steuergerät abrufen. Luft-Abgas-Führung optisch prüfen. Gas-Anschlussdruck prüfen. mbar Gas-Luft-Verhältnis für min./max. Nennwärme- min. % leistung prüfen. max. % Gas- und wasserseitige Dichtheit prüfen. Elektroden prüfen. Brenner prüfen.
  • Seite 37: Betriebs- Und Störungsanzeigen

    Die Bedienung der Menüs wird von einer nicht blockierenden Störung 13.1 Betriebsanzeigen nicht unterbrochen. Wenn das Menü verlassen wird, wird die Störungs- anzeige statt der Standardanzeige angezeigt. Sie können sich auch an Ihre Buderus-Niederlassung oder den zuständigen Buderus-Servicetechniker ▶ Um die Störungsanzeige zu verlassen, Taste drücken. wenden.
  • Seite 38 Betriebs- und Störungsanzeigen Stö- Stö- Beschreibung Beseitigung rungs- rungs- Code klasse 2 0 7 Der Betriebsdruck ist zu niedrig, weniger als • Heizungsanlage bis zu 2 bar füllen. 0,2 bar. • Ausdehnungsgefäß prüfen. • Heizungsanlage auf undichte Stellen prüfen. • Verkabelung und Funktion des Druckfühlers prüfen. Bauteil ggf. austauschen. 2 0 8 Das Gerät befindet sich im Schornsteinfeger- betrieb oder Servicebetrieb.
  • Seite 39 Betriebs- und Störungsanzeigen Stö- Stö- Beschreibung Beseitigung rungs- rungs- Code klasse 2 2 4 Wärmeblock-Temperaturbegrenzer oder Wenn die blockierende Störung längere Zeit bestehen bleibt, wird aus der blockie- renden Störung eine verriegelnde Störung. Abgastemperaturbegrenzer hat ausgelöst. • Warmeblock-Temperaturbegrenzer und Anschlusskabel auf Unterbrechung prü- fen, ggf.
  • Seite 40 Betriebs- und Störungsanzeigen Stö- Stö- Beschreibung Beseitigung rungs- rungs- Code klasse 2 6 2 Brennerautomat oder KIM ist defekt. • Verkabelung und Steckverbindung des Brennerautomaten prüfen. • Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen. 2 6 3 2 6 4 Gebläse ausgefallen.
  • Seite 41 Betriebs- und Störungsanzeigen Stö- Stö- Beschreibung Beseitigung rungs- rungs- Code klasse 3 2 8 Es ist eine kurzzeitige Unterbrechung der • Verkabelung des Trafos prüfen (wenn vorhanden). Netzspannung aufgetreten. • Trafo austauschen und Betriebsverhalten des Geräts prüfen. • Prüfen, ob die Störung die Folge des Vorhandenseins eines Stromaggregats, ei- nes Windrads oder einer anderen Ausrüstung gewesen sein kann, die eine Unter- brechung verursachen kann.
  • Seite 42 Betriebs- und Störungsanzeigen Stö- Stö- Beschreibung Beseitigung rungs- rungs- Code klasse 1 0 1 9 Falscher Pumpentyp detektiert. • Pumpenkennfeld korrekt einstellen. • Steckverbindungen und Kabelbaum auf Kontakt prüfen. • Gerät aus- und wieder einschalten. • Pumpe austauschen und Betriebsverhalten des Geräts prüfen. 1 0 2 1 Kaltwassertemperaturfühler des Schichtla- •...
  • Seite 43: Störungen, Die Nicht Angezeigt Werden

    Betriebs- und Störungsanzeigen 13.4 Störungen, die nicht angezeigt werden Beschreibung Beseitigung Verbrennungsgeräusche zu laut; Brummgeräusche • Gasart prüfen. • Gas-Anschlussdruck prüfen. • Abgasanlage prüfen, ggf. reinigen oder instandsetzen. • Gas-Luft-Verhältnis prüfen, ggf. korrigieren. • Gasarmatur prüfen, ggf. tauschen. Strömungsgeräusche • Pumpenleistung oder Pumpenkennfeld korrekt einstellen und auf maximale Leistung anpassen.
