4
Abgasführung

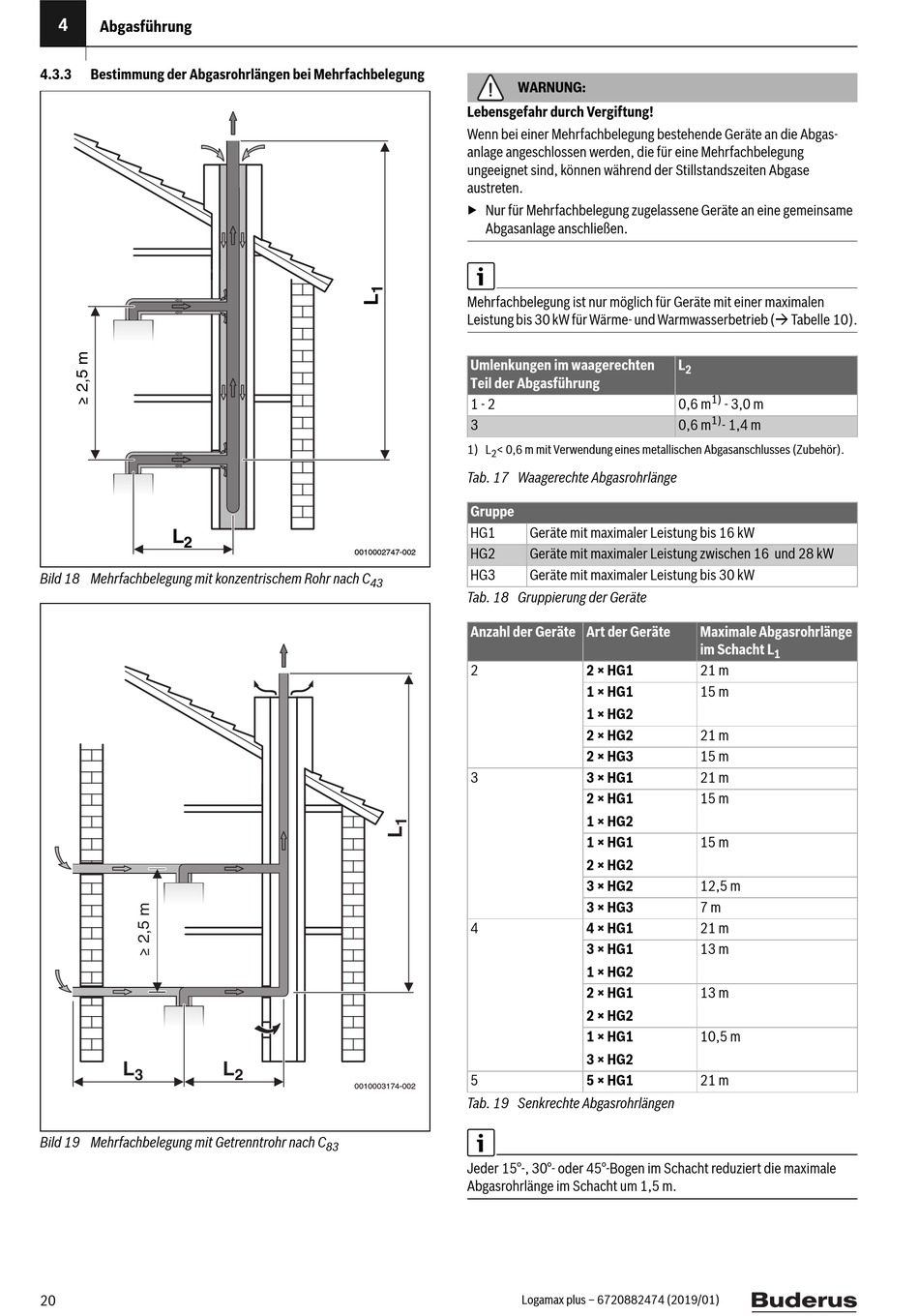

4.3.3 Bestimmung der Abgasrohrlängen bei Mehrfachbelegung
L
2
Bild 18 Mehrfachbelegung mit konzentrischem Rohr nach C
L
3
Bild 19 Mehrfachbelegung mit Getrenntrohr nach C
20
0010002747-002
43
L
2
0010003174-002
83
WARNUNG:
Lebensgefahr durch Vergiftung!
Wenn bei einer Mehrfachbelegung bestehende Geräte an die Abgas-
anlage angeschlossen werden, die für eine Mehrfachbelegung
ungeeignet sind, können während der Stillstandszeiten Abgase
austreten.
▶ Nur für Mehrfachbelegung zugelassene Geräte an eine gemeinsame
Abgasanlage anschließen.
Mehrfachbelegung ist nur möglich für Geräte mit einer maximalen
Leistung bis 30 kW für Wärme- und Warmwasserbetrieb ( Tabelle 10).
Umlenkungen im waagerechten
Teil der Abgasführung
1 - 2
3
1) L < 0,6 m mit Verwendung eines metallischen Abgasanschlusses (Zubehör).
2
Tab. 17 Waagerechte Abgasrohrlänge
Gruppe
HG1 Geräte mit maximaler Leistung bis 16 kW
HG2 Geräte mit maximaler Leistung zwischen 16 und 28 kW
HG3 Geräte mit maximaler Leistung bis 30 kW
Tab. 18 Gruppierung der Geräte
Anzahl der Geräte Art der Geräte
2 2 × HG1
1 × HG1
1 × HG2
2 × HG2
2 × HG3
3 3 × HG1
2 × HG1
1 × HG2
1 × HG1
2 × HG2
3 × HG2
3 × HG3
4 4 × HG1
3 × HG1
1 × HG2
2 × HG1
2 × HG2
1 × HG1
3 × HG2
5 5 × HG1
Tab. 19 Senkrechte Abgasrohrlängen
Jeder 15°-, 30°- oder 45°-Bogen im Schacht reduziert die maximale
Abgasrohrlänge im Schacht um 1,5 m.
Logamax plus – 6720882474 (2019/01)
L
2
1)
0,6 m - 3,0 m
1)
0,6 m - 1,4 m
Maximale Abgasrohrlänge
im Schacht L
1
21 m
15 m
21 m
15 m
21 m
15 m
15 m
12,5 m
7 m
21 m
13 m
13 m
10,5 m
21 m
