Abstandsmaße über Dach
Zur Einhaltung der Mindestabstandsmaße über Dach kann das äußere
Rohr der Dachdurchführung mit dem Abgaszubehör „Mantelrohr-
verlängerung" um bis zu 500 mm verlängert werden.

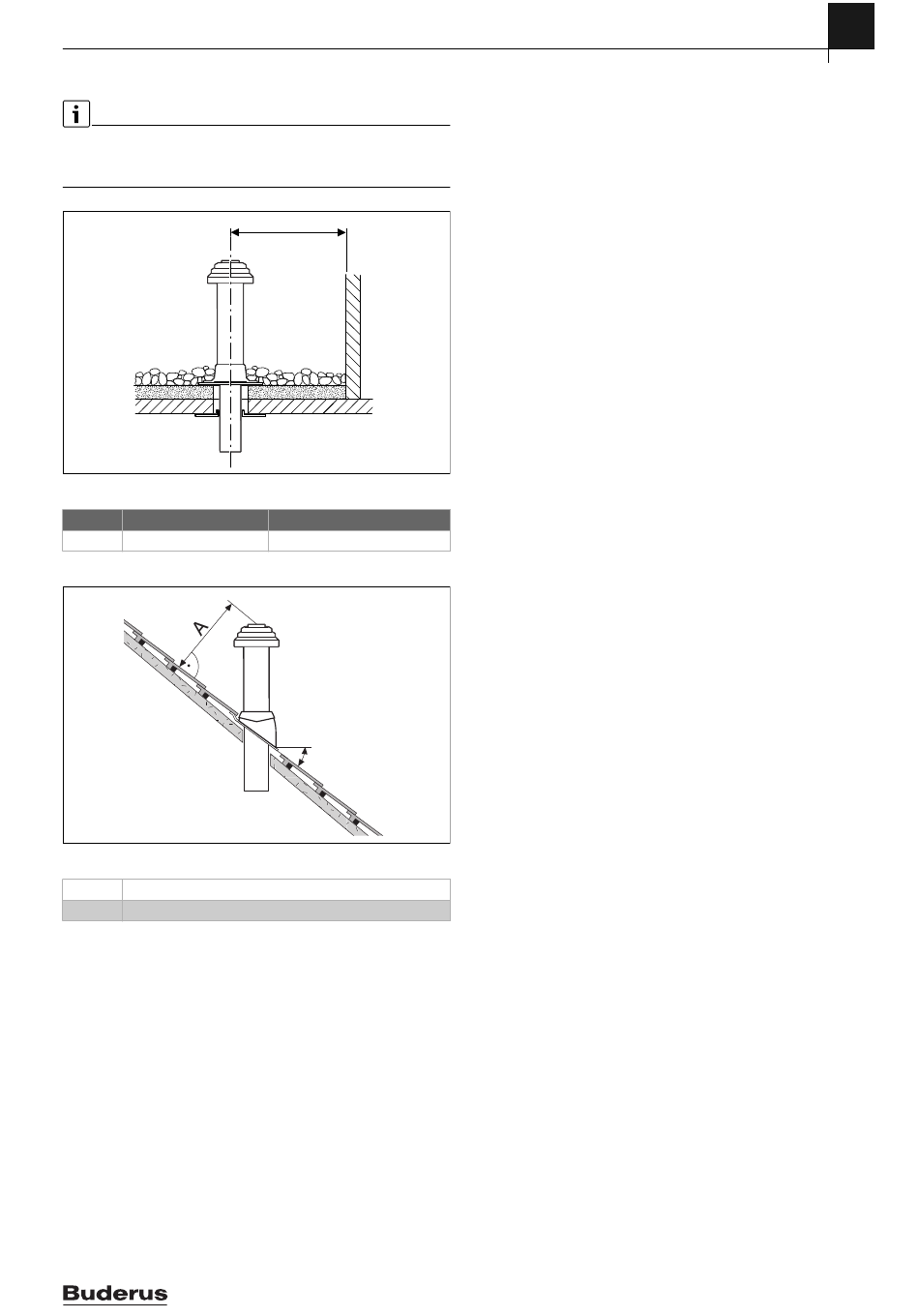

Bild 5 Abstandsmaße bei Flachdach
Brennbare Baustoffe
X ≥ 1500 mm
Tab. 8 Abstandsmaße bei Flachdach
Bild 6 Abstandsmaße und Dachneigungen bei Schrägdach
A ≥ 400 mm, in schneereichen Gebieten ≥ 500 mm
α 25° - 45°, in schneereichen Gebieten ≤ 30°
Tab. 9 Abstandsmaße bei Schrägdach
Logamax plus – 6720882474 (2019/01)
X
6 720 612 662-16.1O
Nicht brennbare Baustoffe
≥ 500 mm
α
6 720 610 489-13.3TT
4.2.5 Waagerechte Abgasführung
Erweiterung mit Abgaszubehören
Die Abgasführung kann zwischen dem Gerät und der Wanddurchführung
an jeder Stelle mit den Abgaszubehören „konzentrisches Rohr",
„konzentrischer Bogen" oder „Prüföffnung" erweitert werden.
Luft-Abgas-Führung C über Außenwand
13
• Die Mindestabstandsmaße zu Fenstern, Türen, Mauervorständen
und untereinander angebrachten Abgasmündungen beachten.
• Die Mündung des konzentrischen Rohres darf nicht in einem Schacht
unter Erdgleiche montiert werden.
Luft-Abgas-Führung C über Dach
33
• Bei bauseitiger Eindeckung die Mindestabstandsmaße einhalten.
Es genügt ein Abstand von 0,4 m zwischen Mündung des Abgas-
zubehörs und Dachfläche, da die Nennwärmeleistung der genannten
Geräte unter 50 kW liegt.
• Die Mündung muss Dachaufbauten, Öffnungen zu Räumen und
ungeschützte Bauteile aus brennbaren Baustoffen um mindestens
1 m überragen oder von ihnen mindestens 1,5 m entfernt sein.
Ausgenommen hiervon sind Bedachungen.
• Für die waagerechte Luft-Abgas-Führung über Dach mit einer Dach-
gaube gibt es keine Leistungsbeschränkung im Heizbetrieb aufgrund
behördlicher Vorschriften.
4.2.6

Getrenntrohranschluss

Der Getrenntrohranschluss ist mit Abgaszubehör „Getrennt-
rohranschluss" in Kombination mit „T-Stück" möglich.
Die Verbrennungsluftleitung wird mit Einzelrohr Ø 80 mm ausgeführt.
Ein Montagebeispiel zeigt Bild 10 auf Seite 16.
4.2.7 Luft-Abgas-Führung an der Fassade
Die Abgasführung kann zwischen der Verbrennungsluftansaugung und
der Doppelmuffe oder dem „Endstück" an jeder Stelle mit den Abgas-
zubehören „konzentrisches Rohr" für Fassade und „konzentrischer
Bogen" für Fassade erweitert werden.
Ein Montagebeispiel zeigt Bild 16 auf Seite 17.
