3.10.4 Reinigen bestehender Schächte und Schornsteine
Abgasführung im hinterlüfteten Schacht (B
Wenn die Abgasführung in einem hinterlüfteten Schacht erfolgt, ist
keine Reinigung erforderlich.
Luft-, Abgasführung im Gegenstrom (C
Wenn die Verbrennungsluftzufuhr durch den Schacht im Gegenstrom
erfolgt, muss der Schacht folgendermaßen gereinigt werden:
Eine Staubbelastung kann durch die Wahl einer anderen
Bauart vermieden werden:
▶ Raumluftabhängige Betriebsweise wählen oder Ver-
brennungsluft über ein konzentrisches Rohr im
Schacht oder ein separates Rohr von außen ansaugen.
4 Einbaumaße
4.1 Senkrechte Luft-/Abgasführung

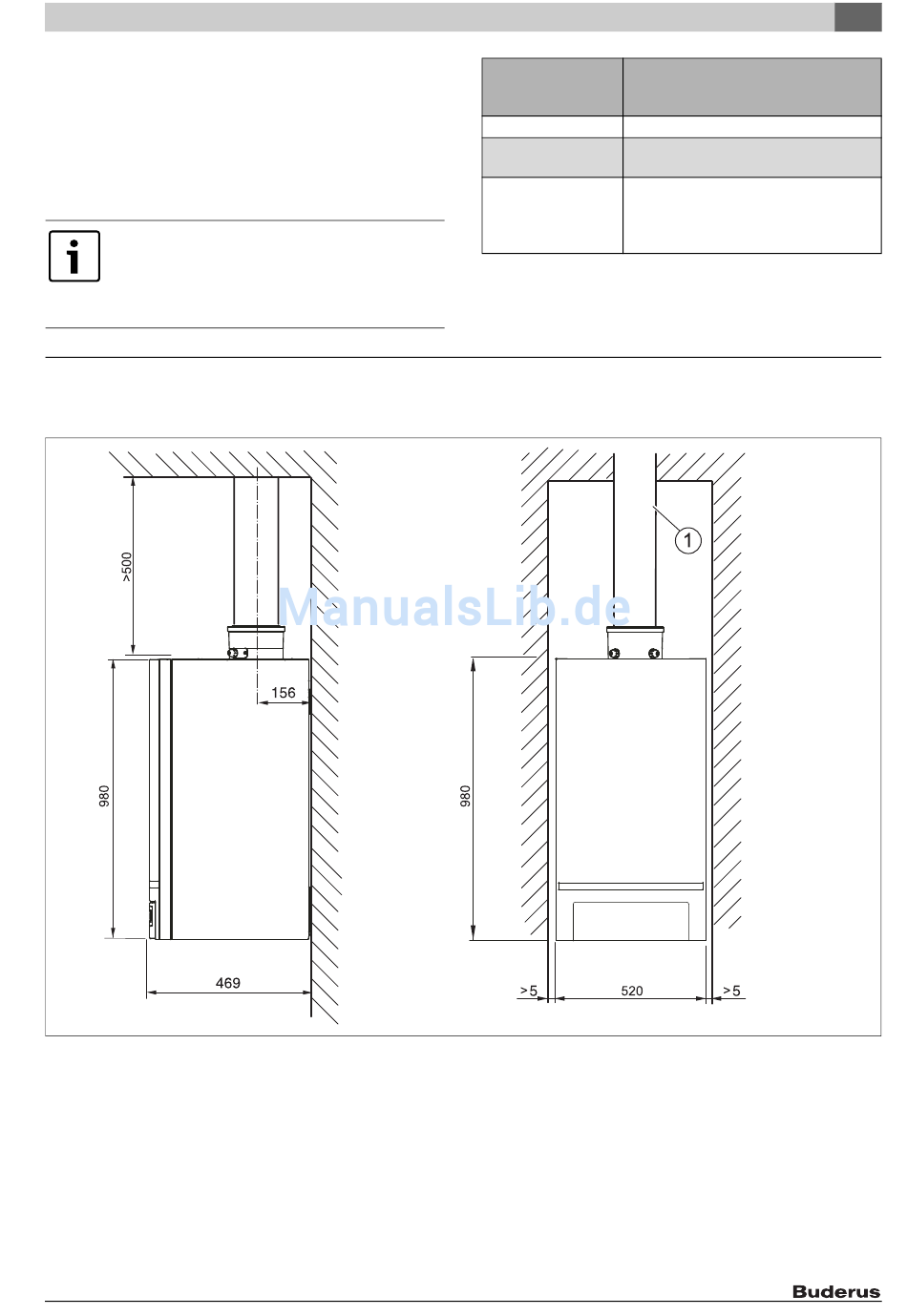

Bild 11 Einbaumaße (Maße in mm)
[1] Luft-/Abgasführung senkrecht (Ø 110/160 mm)
Logamax plus GB162-50/70/85/100 V2 – 6720813816 (2018/03)
, C )
23P 83
C , C )
33, 43 93
Frühere Nutzung des
Schachts/Schorn-
steins Erforderliche Reinigung
Lüftungsschacht gründliche mechanische Reinigung
Abgasführung bei Gas- gründliche mechanische Reinigung
feuerung
Abgasführung bei Öl gründliche mechanische Reinigung; Maßnah-
oder Festbrennstoff men vornehmen die eine Staubbelastung
durch Ruß und Schwefelpartikel auf jeden
Fall vermeiden.
Tab. 5
Einbaumaße 4
6 720 806 799-01.1TD
