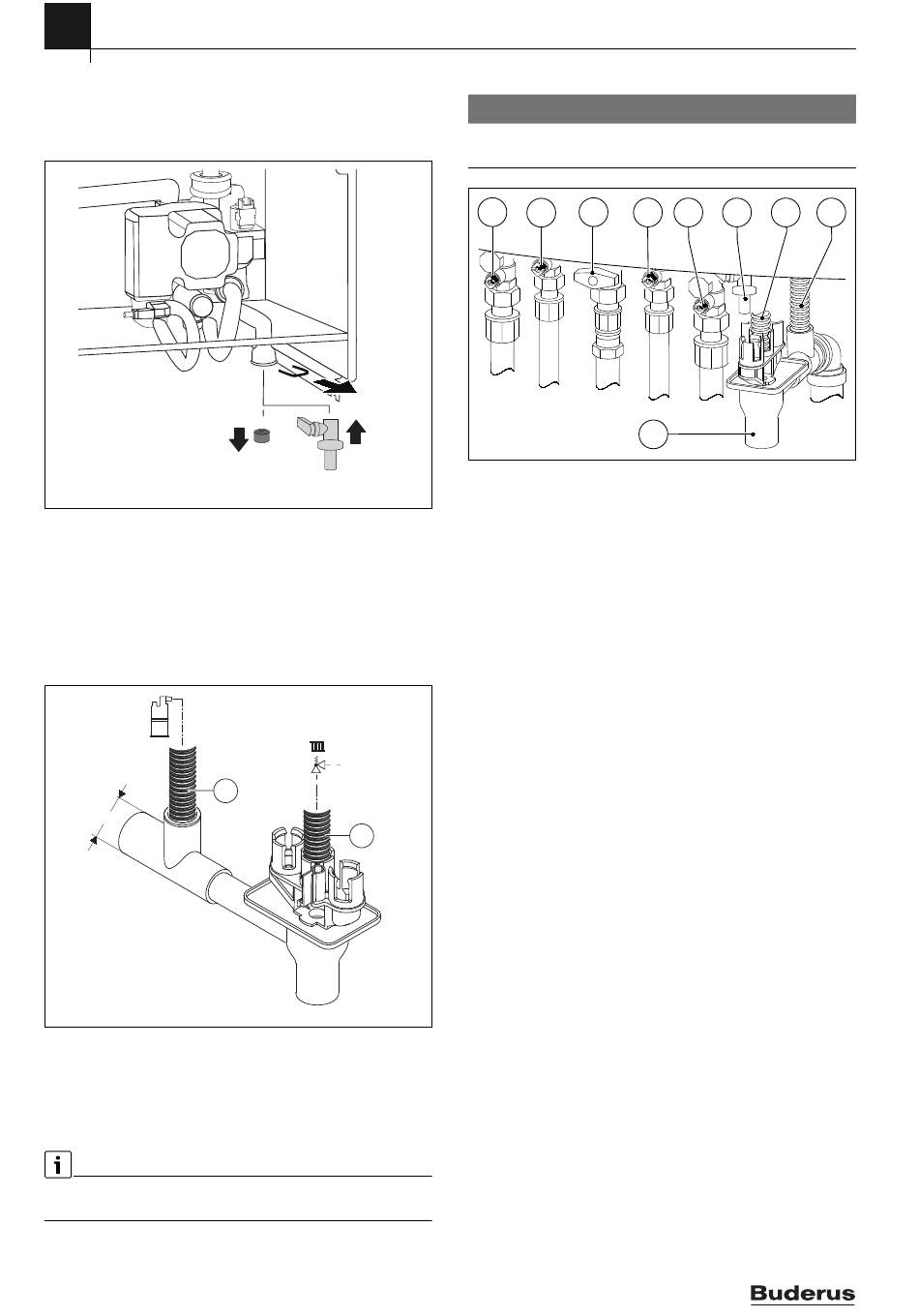

Installation
Füll- und Entleerhahn (Lieferumfang) montieren
1. Haltefeder herausziehen.
2. Stopfen entfernen.
3. Füll- und Entleerhahn montieren und mit der Haltefeder sichern.
2.
Bild 25 Füll- und Entleerhahn montieren
Siphon montieren
Der Siphon (Zubehör Nr. 432) leitet austretendes Wasser und das
Kondensat ab.
▶ Ableitung aus korrosionsfesten Werkstoffen
(entsprechend landesspezifischen Bestimmungen) erstellen.
▶ Ableitung direkt an einen Anschluss DN 40 montieren.
▶ Schläuche mit Gefälle verlegen.
DN 40
Bild 26 Kondensatschlauch und Schlauch vom Sicherheitsventil am
Siphon montieren
[1] Kondensatschlauch
[2] Schlauch vom Sicherheitsventil (Heizkreis)
Abgaszubehör anschließen
Beachten Sie für nähere Informationen die Installationsanleitungen des
Abgaszubehörs.
▶ Abgasweg auf Dichtheit prüfen.
24
1.
3.
6 720 804 853-23.2TT
1
2
6 720 804 853-13.2O
5.6 Anlage füllen und auf Dichtheit prüfen
HINWEIS:
Inbetriebnahme ohne Wasser beschädigt das Gerät!
▶ Gerät nur mit Wasser gefüllt betreiben.
1 2 3
Bild 27 Gas- und wasserseitige Anschlüsse (Zubehör)
[1] Heizungsvorlaufhahn
[2] Speichervorlauf
[3] Gashahn
[4] Speicherrücklauf
[5] Heizungsrücklaufhahn
[6] Füll- und Entleerhahn
[7] Schlauch vom Sicherheitsventil (Heizkreis)
[8] Kondensatschlauch
[9] Siphon
Warmwasserkreis füllen und entlüften
▶ Geräte mit Warmwasserspeicher: Externen Kaltwasserhahn öffnen
und einen Warmwasserhahn so lange öffnen, bis Wasser austritt.
▶ Trennstellen auf Dichtheit prüfen (Prüfdruck maximal 10 bar).
Heizkreis füllen und entlüften
▶ Vordruck des Ausdehnungsgefäßes auf die statische Höhe der
Heizungsanlage einstellen.
▶ Heizkörperventile öffnen.
▶ Heizungsvorlaufhahn [1] und Heizungsrücklaufhahn [5] öffnen.
▶ Heizungsanlage auf 1 - 2 bar am Füll- und Entleerhahn [6] füllen und
Füll- und Entleerhahn wieder schließen.
▶ Heizkörper entlüften.
▶ Automatischen Entlüfter öffnen (offen lassen).
▶ Heizungsanlage erneut auf 1 bis 2 bar füllen und Füll- und
Entleerhahn wieder schließen.
▶ Trennstellen auf Dichtheit prüfen (Prüfdruck maximal 2,5 bar am
Manometer).
Gasleitung auf Dichtheit prüfen
▶ Um die Gasarmatur vor Überdruckschäden zu schützen: Gashahn
schließen.
▶ Trennstellen auf Dichtheit prüfen (Prüfdruck maximal 150 mbar).
▶ Druckentlastung durchführen.
5.7

Betrieb ohne Warmwasserspeicher

▶ Warm- und Kaltwasseranschluss an der Montageanschlussplatte mit
dem Zubehör Nr. 1113 verschließen.
Logamax plus – 6720882474 (2019/01)
