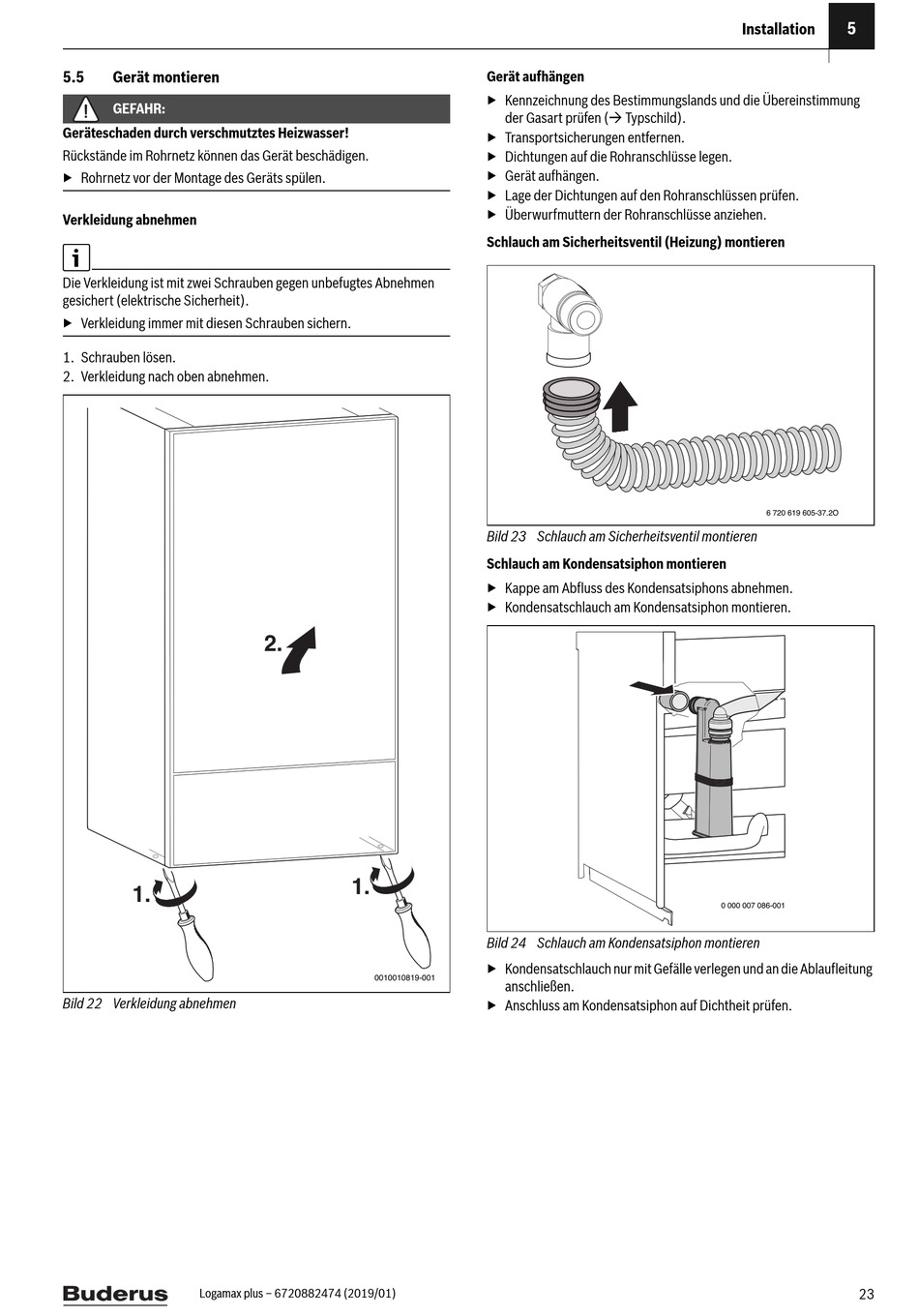

5.5 Gerät montieren
GEFAHR:
Geräteschaden durch verschmutztes Heizwasser!
Rückstände im Rohrnetz können das Gerät beschädigen.
▶ Rohrnetz vor der Montage des Geräts spülen.
Verkleidung abnehmen
Die Verkleidung ist mit zwei Schrauben gegen unbefugtes Abnehmen
gesichert (elektrische Sicherheit).
▶ Verkleidung immer mit diesen Schrauben sichern.
1. Schrauben lösen.
2. Verkleidung nach oben abnehmen.
1.
Bild 22 Verkleidung abnehmen
Logamax plus – 6720882474 (2019/01)
2.
1.
0010010819-001
Gerät aufhängen
▶ Kennzeichnung des Bestimmungslands und die Übereinstimmung
der Gasart prüfen ( Typschild).
▶ Transportsicherungen entfernen.
▶ Dichtungen auf die Rohranschlüsse legen.
▶ Gerät aufhängen.
▶ Lage der Dichtungen auf den Rohranschlüssen prüfen.
▶ Überwurfmuttern der Rohranschlüsse anziehen.
Schlauch am Sicherheitsventil (Heizung) montieren
Bild 23 Schlauch am Sicherheitsventil montieren
Schlauch am Kondensatsiphon montieren
▶ Kappe am Abfluss des Kondensatsiphons abnehmen.
▶ Kondensatschlauch am Kondensatsiphon montieren.
Bild 24 Schlauch am Kondensatsiphon montieren
▶ Kondensatschlauch nur mit Gefälle verlegen und an die Ablaufleitung
anschließen.
▶ Anschluss am Kondensatsiphon auf Dichtheit prüfen.
5
Installation
6 720 619 605-37.2O
0 000 007 086-001
23
