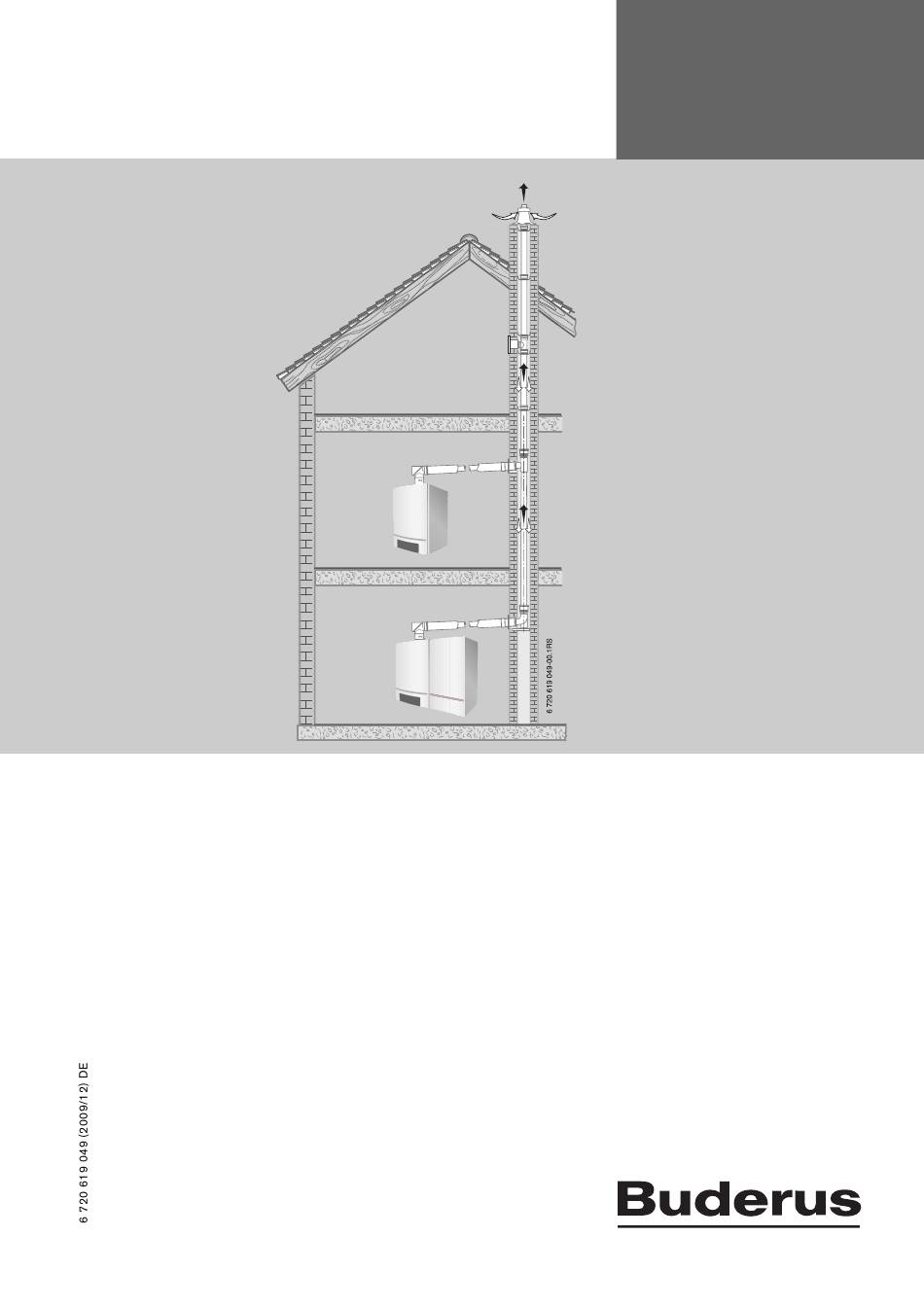

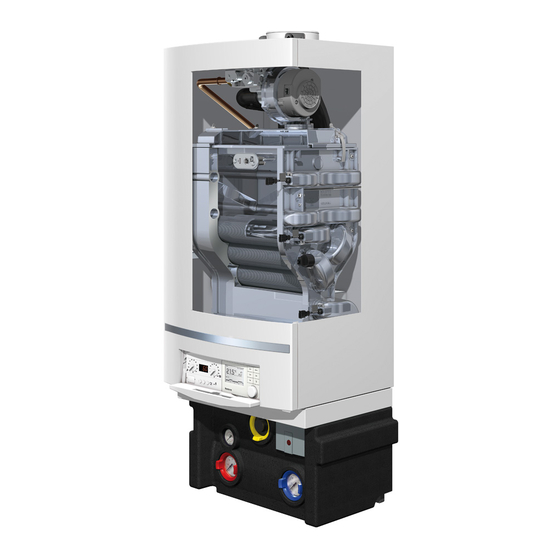

- Seite 1 Hinweise zur Abgasführung Gas-Brennwertgerät Logamax plus Für das Fachhandwerk Vor Montage und Wartung GB162-15/25/35/45 sorgfältig lesen. GB162-25 T40S...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise und Symbolerklärung ..3 Abgasrohrlängen ......17 Symbolerklärung . -
Seite 3: Sicherheitshinweise Und Symbolerklärung
Sicherheitshinweise und Symbolerklärung Sicherheitshinweise und Symbolerklärung Symbolerklärung Allgemeine Sicherheitshinweise Die einwandfreie Funktion ist nur gewährleistet, wenn Warnhinweise diese Hinweise eingehalten werden. Änderungen vorbe- halten. Der Einbau muss von einem zugelassenen Installa- Warnhinweise im Text werden mit einem teur erfolgen. grau hinterlegten Warndreieck gekennzeich- Zur Montage der Bausätze ist die jeweilige Installations- net und umrandet. -
Seite 4: Verwendung
Verwendung Verwendung Allgemeines Gas-Brennwertgerät Informieren Sie sich vor Einbau des Heizgeräts und der Gas-Brennwertgerät Prod.-ID-Nr. Abgasführung bei der zuständigen Baubehörde und beim Bezirks-Schornsteinfegermeister, ob Einwände bestehen. GB162-15/25/35/45 CE 0063 BR 3441 Das Abgaszubehör ist Bestandteil der CE-Zulassung. GB162-25/30 T40S Aus diesem Grund dürfen nur Original-Abgaszubehöre Tab. -
Seite 5: Klassifikation Der Abgasführungsarten Nach Cen
Verwendung Klassifikation der Abgasführungsarten nach CEN Abgasführung mit konzentrischem Rohr Abgasführung mit Getrenntrohr WH/WS (eingeschränkte Instalationsbedingungen – – DO-S – – LAS-K – – Tab. 3 GB162-15/25 (T40S)/35/45 - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 6 Verwendung Abgasführung mit konzentrischem Rohr Abgasführung mit Getrenntrohr – – GAL-K GAF-K – – – GAL-K mit GA-K – GA-K Tab. 3 GB162-15/25 (T40S)/35/45 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
- Seite 7 Verwendung Abgasführung mit konzentrischem Rohr Abgasführung mit Getrenntrohr – – GA-X mit GA-K GA-X mit LAS-K Tab. 3 GB162-15/25 (T40S)/35/45 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 8: Montagehinweise
Abstand von der Mündung der Abgaszubehöre und der Dachfläche, da höchstens 0,3 m zu den Knickstellen Prüföffnungen. die Nennwärmeleistung der aufgeführten Buderus Gas- • Bei senkrechten Abschnitten kann auf die obere Prüf- Brennwertgeräte unter 50 kW liegt öffnung verzichtet werden, wenn:... -
Seite 9: Abstandsmaße Über Dach
Montagehinweise • Prüföffnungen so einbauen, dass sie möglichst leicht Schrägdach zugänglich sind. ≥ 40 cm, in schneereichen Gebieten ≥ 50 cm ≥ 557 mm (je nach Zubehör) α zwischen 15º und 55°, in schneereichen Gebieten ≤ 30° Tab. 5 Bild 1 Anordnung Prüföffnung Prüföffnung 3.2.5... -
Seite 10: Abgasführung Waagerecht
Abgaszubehörs und Dachfläche, da die Nennwär- meleistung der genannten Buderus Gas-Brennwertge- räte unter 50 kW liegt. Die Buderus Dachgauben erfüllen die Anforderungen an die Mindestmaße. • Die Mündung des Abgaszubehöres muss Dachaufbau- ten, Öffnungen zu Räumen und ungeschützte Bauteile aus brennbaren Baustoffen, ausgenommen Bedachun- gen, um mindestens 1 m überragen oder von ihnen... -
Seite 11: Konzentrisches Rohranschluss
Montagehinweise konzentrisches Rohranschluss Einzelrohranschluss Der Abgasanschluss auf der Oberseite des Heizkessels Die Verbrennungsluftansaugung erfolgt raumluftabhängig ist vorbereitet für die Montage mit konzentrisches Rohran- und wird unmittelbar am Heizkessel zugeführt. schluss Ø 80/125 mm. Vorbereitung für raumluftabhängige Betriebs- weise (Bauart B Bei raumluftabhängigem Betrieb muss ein Zuluftgitter [2] verwendet werden. -
Seite 12: Abgasleitung Im Schacht
Montagehinweise 3.11 Abgasleitung im Schacht Anordnung der oberen Prüföffnung • Auf eine obere Prüföffnung kann verzichtet werden, 3.11.1 Prüföffnungen wenn Gemäß DIN 18160-1 und DIN 18160-5 müssen Abgas- – die untere Prüföffnung nicht mehr als 15 m von der anlagen für raumluftabhängigen Betrieb leicht und sicher Mündung entfernt ist, zu überprüfen und ggf. -
Seite 13: Anforderungen An Die
Montagehinweise 3.11.2 Anforderungen an die 3.11.4 Reinigen bestehender Schächte und Abgasführung Schornsteine • Wenn die Abgasleitung in einen bestehenden Schacht Abgasführung im hinterlüfteten Schacht eingebaut wird, müssen eventuell vorhandene Wenn die Abgasführung in einem hinterlüfteten Schacht Anschlussöffnungen baustoffgerecht und dicht ver- erfolgt, ist keine Reinigung erforderlich. -
Seite 14: Bauliche Eigenschaften Des Schachts
Montagehinweise 3.11.5 Bauliche Eigenschaften des Schachts Abgasleitung zum Schacht als konzentrisches Rohr mit Grundbausätzen GA-K und GAL-K (C Abgasleitung zum Schacht als Einzelrohr (B • Im Aufstellraum ist keine Öffnung ins Freie erforderlich, wenn der Raumluftverbund laut TRGI 2008 (4 m •... -
Seite 15: Einbaumaße (In Mm)
Einbaumaße (in mm) Einbaumaße (in mm) Waagerechter Abgasrohranschluss Der waagerechte Abgasrohranschluss wird verwendet Zum Ablauf des Kondensats:. bei: B Waagerechte Abgasleitung mit • Abgasführung im Schacht nach B 3° Steigung (= 5,2 %, 5,2 cm pro Meter) in Abgasströmungsrichtung verlegen. •... -
Seite 16: Senkrechter Abgasrohranschluss
Einbaumaße (in mm) Senkrechter Abgasrohranschluss 6 720619 049-01.2TD Bild 14 Einbaumaße (Maße in mm) Luft-/Abgasführung senkrecht (Ø 80/125 mm) GB162-15/25 (T40S)/35/45 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 17: Abgasrohrlängen
Abgasrohrlängen Abgasrohrlängen Allgemeines 5.2.2 Bestimmen der Kennwerte Es können folgende Abgasrohrführungen vorliegen: Die Bilder der Systeme sind in dieser Anlei- tung nur schematisch dargestellt. Mehr De- konzen- Ein- tails trisches fach Fle- finden Sie in der Zubehördokumentation. Bauart Abgasführung Rohr rohr xibel Raumluftabhängige... - Seite 18 Abgasrohrlängen - 1 m Ø80 - 3 m 6 720 619 319-02.2TD Bild 15 Beispiel Abgasrohrlängen GB162-15/25 (T40S)/35/45 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 19: Möglichkeiten Der Installation
Abgasrohrlängen Möglichkeiten der Installation Gemäß den zugelassenen Installationsarten ergeben sich für die Gas-Brennwertgeräte GB162-15/25/35/45 und - 25 T40S die in der nachfolgenden Tabelle gezeigten Möglichkeiten zur raumluftabhängigen und raumluftunab- hängigen Installation des Abgassystems. 5.3.1 Abgassysteme für den raumluftabhängigen Betrieb Beschreibung rechnerische Längen 87˚... - Seite 20 Abgasrohrlängen Beschreibung rechnerische Längen 87˚ ° Bau- Gerät Beschreibung Schematische Darstellung GB162 Raumluftabhängige Schacht Verbrennungsluft-/ Ø 120 mm* Abgasführung Ø80/ Ø 140 mm -25 T40S 33 125 mm. 120 mm *) wenn der Schacht eine Rauigkeit ≤ 1,5 mm hat. Mehrfachbelegung Schacht mit GA-K.
- Seite 21 Abgasrohrlängen Beschreibung rechnerische Längen 87˚ ° Bau- Gerät Beschreibung Schematische Darstellung GB162 Raumluftabhängige Schacht Verbrennungsluft-/ Ø 120 mm* Abgasführung Ø80 Ø 140 mm -25 T40S 45 120 mm *) wenn der Schacht eine Rauigkeit ≤ 1,5 mm hat. Einzelführung an Schacht- einem FU-Schorn- Berech-...
- Seite 22 Abgasrohrlängen Beschreibung rechnerische Längen 87˚ ° Bau- Gerät Beschreibung Schematische Darstellung GB162 Mehrfachbelegung Schacht- 1,4* mit LAS-K. Einzelfüh- Berech- 1,4* rung an einem LAS- nung nach -25 T40S 1,4* Schornstein. Waa- EN 13384 1,4* gerechte Länge < 2 1,4* *gilt für maximal 3 zusätzliche Umlenkungen.
-
Seite 23: Abgassysteme Für Den Raumluftunabhängigen Betrieb
Abgasrohrlängen 5.3.2 Abgassysteme für den raumluftunabhängigen Betrieb rechnerische Län- Beschreibung 87˚ ° Kessel- type Beschreibung Schematische Darstellung GB162 Verbrennungsluft-/ Abgasführung Ø 80/ 125 mm waage- -25 T40S 4* recht durch Außen- wand. Mündungen nahe beieinander im *gilt für maximal gleichen Druckbe- 3 zusätzliche Umlenkungen. - Seite 24 Abgasrohrlängen rechnerische Län- Beschreibung 87˚ ° Kessel- type Beschreibung Schematische Darstellung GB162 Verbrennungsluft-/ Schacht Abgasführung im Ø 160 mm Schacht Ø80/125 160 mm -25 T40S 16 Mündungen im glei- chen Druckbereich. *gilt für maximal 3 zusätzliche Umlenkungen. Verbrennungsluft-/ Schacht 0 ** Abgasführung bis Ø...
- Seite 25 Abgasrohrlängen rechnerische Län- Beschreibung 87˚ ° Kessel- type Beschreibung Schematische Darstellung GB162 Verbrennungsluft-/ Schacht 1,4* Abgasführung Ø80/ 1,4* 125 mm über mehr- -25 T40S fach belegtes LAS in 1,4* getrennten Schäch- 1,4* ten. Abgasaustritt *gilt für maximal und Verbrennungs- 3 zusätzliche Umlenkungen. lufteintritt im glei- chen Druckbereich.
- Seite 26 Abgasrohrlängen rechnerische Län- Beschreibung 87˚ ° Kessel- type Beschreibung Schematische Darstellung GB162 Die Abgasleitung Schacht 0 ** wird in einem bausei- Ø 120 mm* tig vorhandenen Ø 140 mm -25 T40S 48 Schacht verlegt: 120 mm Abgasaustritt Ø80/ 125 mm und Ver- *) wenn der Schacht eine Rauigkeit ≤...
- Seite 27 Abgasrohrlängen rechnerische Län- Beschreibung 87˚ ° Kessel- type Beschreibung Schematische Darstellung GB162 Ein Schornstein keine (Unterdruckbetrieb, feuchteunempfind- -25 T40S 1,4 lich) ist bauseitig vor- handen: Abgasaustritt und Beachten Sie, dass beim Anschluss an Verbrennungsluftein- ein nicht mit dem Heizkessel geprüftes tritt getrennt in unter- Verbrennungsluft-Abgassystem (C83x) schiedlichen...
