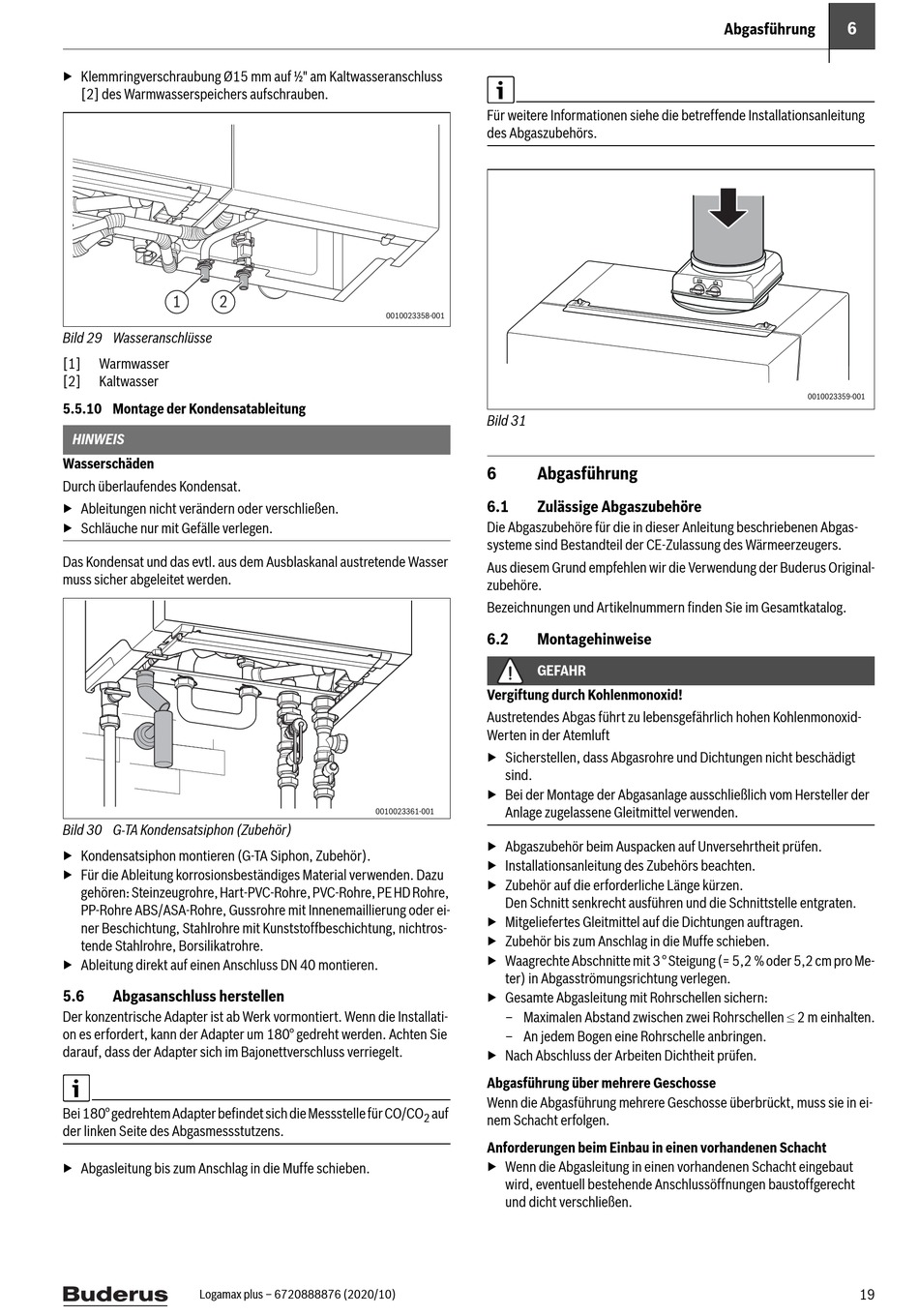

▶ Klemmringverschraubung Ø15 mm auf ½" am Kaltwasseranschluss
[2] des Warmwasserspeichers aufschrauben.
1 2
Bild 29 Wasseranschlüsse
[1] Warmwasser
[2] Kaltwasser

5.5.10 Montage der Kondensatableitung

HINWEIS
Wasserschäden
Durch überlaufendes Kondensat.
▶ Ableitungen nicht verändern oder verschließen.
▶ Schläuche nur mit Gefälle verlegen.
Das Kondensat und das evtl. aus dem Ausblaskanal austretende Wasser
muss sicher abgeleitet werden.
Bild 30 G-TA Kondensatsiphon (Zubehör)
▶ Kondensatsiphon montieren (G-TA Siphon, Zubehör).
▶ Für die Ableitung korrosionsbeständiges Material verwenden. Dazu
gehören: Steinzeugrohre, Hart-PVC-Rohre, PVC-Rohre, PE HD Rohre,
PP-Rohre ABS/ASA-Rohre, Gussrohre mit Innenemaillierung oder ei-
ner Beschichtung, Stahlrohre mit Kunststoffbeschichtung, nichtros-
tende Stahlrohre, Borsilikatrohre.
▶ Ableitung direkt auf einen Anschluss DN 40 montieren.
5.6

Abgasanschluss herstellen

Der konzentrische Adapter ist ab Werk vormontiert. Wenn die Installati-
on es erfordert, kann der Adapter um 180° gedreht werden. Achten Sie
darauf, dass der Adapter sich im Bajonettverschluss verriegelt.
Bei 180° gedrehtem Adapter befindet sich die Messstelle für CO/CO
der linken Seite des Abgasmessstutzens.
▶ Abgasleitung bis zum Anschlag in die Muffe schieben.
Logamax plus – 6720888876 (2020/10)
Für weitere Informationen siehe die betreffende Installationsanleitung
des Abgaszubehörs.
0010023358-001
Bild 31
6 Abgasführung
6.1 Zulässige Abgaszubehöre
Die Abgaszubehöre für die in dieser Anleitung beschriebenen Abgas-
systeme sind Bestandteil der CE-Zulassung des Wärmeerzeugers.
Aus diesem Grund empfehlen wir die Verwendung der Buderus Original-
zubehöre.
Bezeichnungen und Artikelnummern finden Sie im Gesamtkatalog.
6.2

Montagehinweise

GEFAHR
Vergiftung durch Kohlenmonoxid!
Austretendes Abgas führt zu lebensgefährlich hohen Kohlenmonoxid-
Werten in der Atemluft
▶ Sicherstellen, dass Abgasrohre und Dichtungen nicht beschädigt
sind.
▶ Bei der Montage der Abgasanlage ausschließlich vom Hersteller der
0010023361-001 Anlage zugelassene Gleitmittel verwenden.
▶ Abgaszubehör beim Auspacken auf Unversehrtheit prüfen.
▶ Installationsanleitung des Zubehörs beachten.
▶ Zubehör auf die erforderliche Länge kürzen.
Den Schnitt senkrecht ausführen und die Schnittstelle entgraten.
▶ Mitgeliefertes Gleitmittel auf die Dichtungen auftragen.
▶ Zubehör bis zum Anschlag in die Muffe schieben.
▶ Waagrechte Abschnitte mit 3 ° Steigung (= 5,2 % oder 5,2 cm pro Me-
ter) in Abgasströmungsrichtung verlegen.
▶ Gesamte Abgasleitung mit Rohrschellen sichern:
– Maximalen Abstand zwischen zwei Rohrschellen  2 m einhalten.
– An jedem Bogen eine Rohrschelle anbringen.
▶ Nach Abschluss der Arbeiten Dichtheit prüfen.
Abgasführung über mehrere Geschosse
Wenn die Abgasführung mehrere Geschosse überbrückt, muss sie in ei-
auf
2
nem Schacht erfolgen.
Anforderungen beim Einbau in einen vorhandenen Schacht
▶ Wenn die Abgasleitung in einen vorhandenen Schacht eingebaut
wird, eventuell bestehende Anschlussöffnungen baustoffgerecht
und dicht verschließen.
6
Abgasführung
0010023359-001
