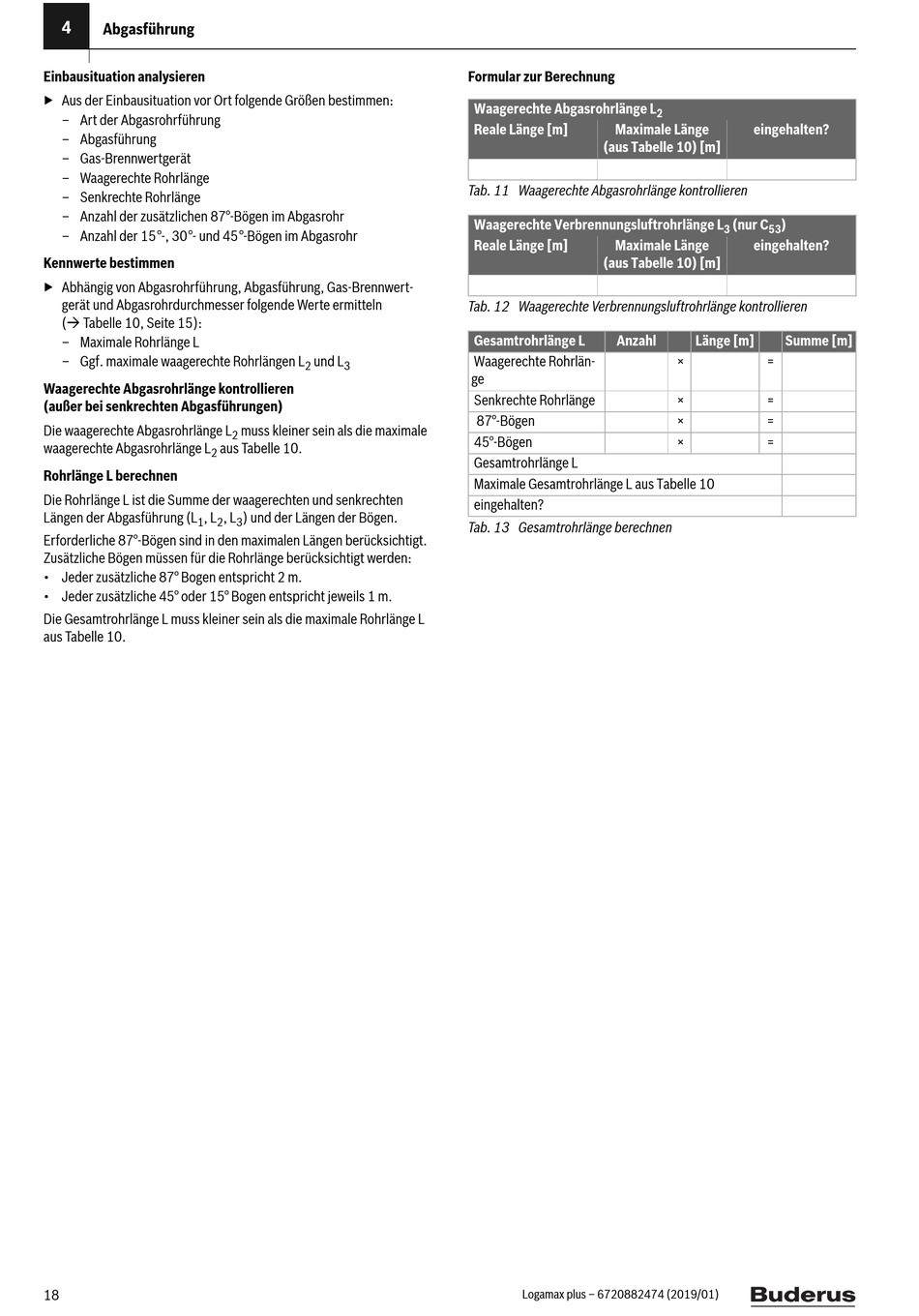

Abgasführung
Einbausituation analysieren
▶ Aus der Einbausituation vor Ort folgende Größen bestimmen:
– Art der Abgasrohrführung
– Abgasführung
– Gas-Brennwertgerät
– Waagerechte Rohrlänge
– Senkrechte Rohrlänge
– Anzahl der zusätzlichen 87°-Bögen im Abgasrohr
– Anzahl der 15 °-, 30 °- und 45 °-Bögen im Abgasrohr
Kennwerte bestimmen
▶ Abhängig von Abgasrohrführung, Abgasführung, Gas-Brennwert-
gerät und Abgasrohrdurchmesser folgende Werte ermitteln
( Tabelle 10, Seite 15):
– Maximale Rohrlänge L
– Ggf. maximale waagerechte Rohrlängen L
Waagerechte Abgasrohrlänge kontrollieren
(außer bei senkrechten Abgasführungen)
Die waagerechte Abgasrohrlänge L
waagerechte Abgasrohrlänge L
2
Rohrlänge L berechnen
Die Rohrlänge L ist die Summe der waagerechten und senkrechten
Längen der Abgasführung (L , L
1 2
Erforderliche 87°-Bögen sind in den maximalen Längen berücksichtigt.
Zusätzliche Bögen müssen für die Rohrlänge berücksichtigt werden:
• Jeder zusätzliche 87° Bogen entspricht 2 m.
• Jeder zusätzliche 45° oder 15° Bogen entspricht jeweils 1 m.
Die Gesamtrohrlänge L muss kleiner sein als die maximale Rohrlänge L
aus Tabelle 10.
18
und L
2 3
muss kleiner sein als die maximale
2
aus Tabelle 10.
, L ) und der Längen der Bögen.
3
Formular zur Berechnung
Waagerechte Abgasrohrlänge L
Reale Länge [m] Maximale Länge
(aus Tabelle 10) [m]
Tab. 11 Waagerechte Abgasrohrlänge kontrollieren
Waagerechte Verbrennungsluftrohrlänge L
Reale Länge [m] Maximale Länge
(aus Tabelle 10) [m]
Tab. 12 Waagerechte Verbrennungsluftrohrlänge kontrollieren
Gesamtrohrlänge L Anzahl
Waagerechte Rohrlän-
ge
Senkrechte Rohrlänge
87°-Bögen
45°-Bögen
Gesamtrohrlänge L
Maximale Gesamtrohrlänge L aus Tabelle 10
eingehalten?
Tab. 13 Gesamtrohrlänge berechnen
