Beispiel: Abgasführung nach C
45°
45°
87°
87°
1
L = 2 m
2

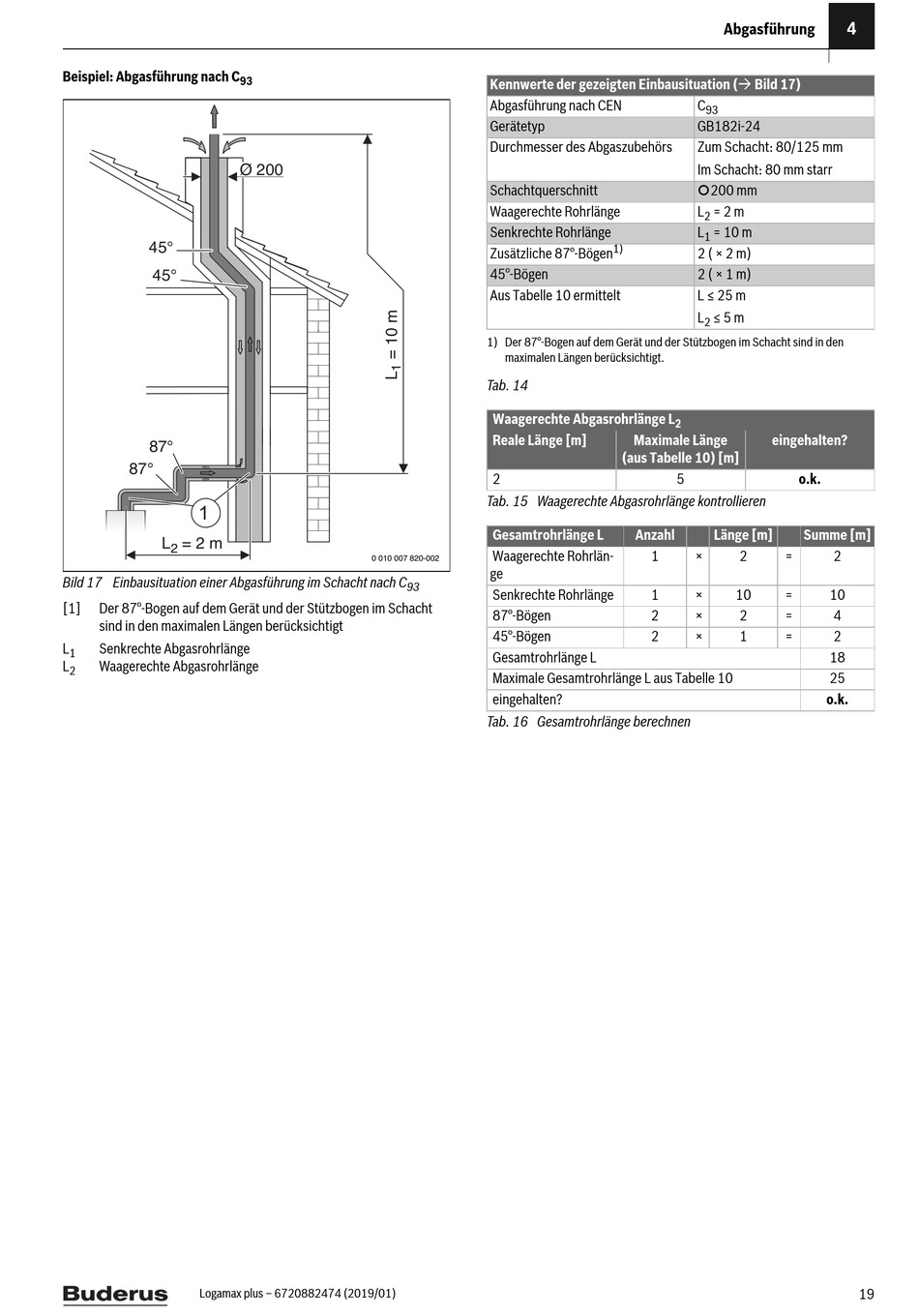

Bild 17 Einbausituation einer Abgasführung im Schacht nach C
[1] Der 87°-Bogen auf dem Gerät und der Stützbogen im Schacht
sind in den maximalen Längen berücksichtigt
L Senkrechte Abgasrohrlänge
1
L Waagerechte Abgasrohrlänge
2
Logamax plus – 6720882474 (2019/01)
93
Ø 200
0 010 007 820-002
93
Kennwerte der gezeigten Einbausituation ( Bild 17)
Abgasführung nach CEN
Gerätetyp
Durchmesser des Abgaszubehörs
Schachtquerschnitt
Waagerechte Rohrlänge
Senkrechte Rohrlänge
1)
Zusätzliche 87°-Bögen
45°-Bögen
Aus Tabelle 10 ermittelt
1) Der 87°-Bogen auf dem Gerät und der Stützbogen im Schacht sind in den
maximalen Längen berücksichtigt.
Tab. 14
Waagerechte Abgasrohrlänge L
Reale Länge [m] Maximale Länge
(aus Tabelle 10) [m]
2
Tab. 15 Waagerechte Abgasrohrlänge kontrollieren
Gesamtrohrlänge L Anzahl
Waagerechte Rohrlän- 1
ge
Senkrechte Rohrlänge 1
87°-Bögen 2
45°-Bögen 2
Gesamtrohrlänge L
Maximale Gesamtrohrlänge L aus Tabelle 10
eingehalten?
Tab. 16 Gesamtrohrlänge berechnen
4
Abgasführung
C
93
GB182i-24
Zum Schacht: 80/125 mm
Im Schacht: 80 mm starr
200 mm
L = 2 m
2
L = 10 m
1
2 ( × 2 m)
2 ( × 1 m)
L ≤ 25 m
L ≤ 5 m
2
2
eingehalten?
5 o.k.
Länge [m] Summe [m]
× 2 = 2
× 10 = 10
× 2 = 4
× 1 = 2
18
25
o.k.
