Anlage installieren und einschalten
Vorbereitungen
Übersicht der Anschlüsse und anderer Gerätekomponenten
Übersicht COMpact 2a/b-Modul

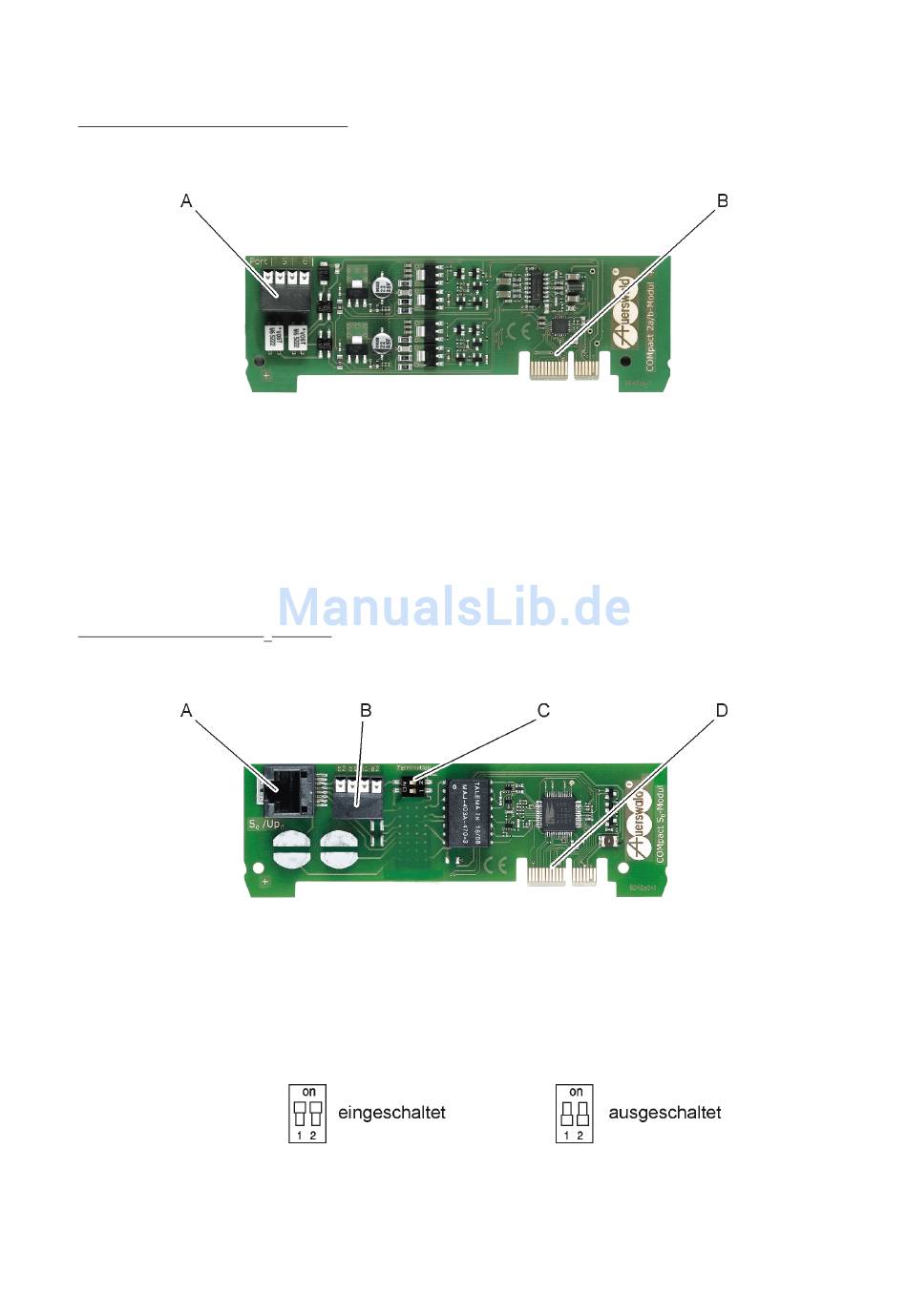

Die Abbildung im Anschluss zeigt das optional erhältliche COMpact 2a/b-Modul.
A Vier Klemmen (interne a/b-Ports 5-6) für den Anschluss analoger Endgeräte, je
zwei nebeneinanderliegende Klemmen pro Port
B Stecker für die Verbindung mit dem Grundgerät
Übersicht COMpact S
Die Abbildung im Anschluss zeigt das optional erhältliche COMpact S
A RJ-45-Buchse (interner S
räten
B Vier Klemmen (interner S
C DIP-Schalter für Abschlusswiderstände am internen S
-Modul
0
-Port) für den direkten Anschluss von ISDN-Endge-
0
-Port) für den Anschluss von ISDN-Endgeräten
0
-Modul.
0
-Port
0
