Anlage installieren und einschalten
Vorbereitungen
Übersicht der Anschlüsse und anderer Gerätekomponenten
Hinweis: Die eingerichteten Rufnummern können in der unteren Zeile einge-
tragen werden. Darüber sind die Rufnummern im Auslieferzustand
abgedruckt.
E Abhängig von der Ländervariante: vier TAE-Buchsen oder RJ-11-Buchsen
(interne a/b-Ports 1-4) für den Anschluss analoger Endgeräte
F Acht Klemmen (interne a/b-Ports 1-4) für den Anschluss analoger Endgeräte, je
zwei nebeneinanderliegende Klemmen pro Port
G Befestigungslaschen für Zugentlastung
H Kabeldurchführungen inkl. Zugentlastung
I Hohlsteckerbuchse für den Anschluss des Steckernetzteils
J LED-Anzeigefeld zur Kontrolle des Betriebszustands
K Variabler Modulsteckplatz
Ansicht von unten

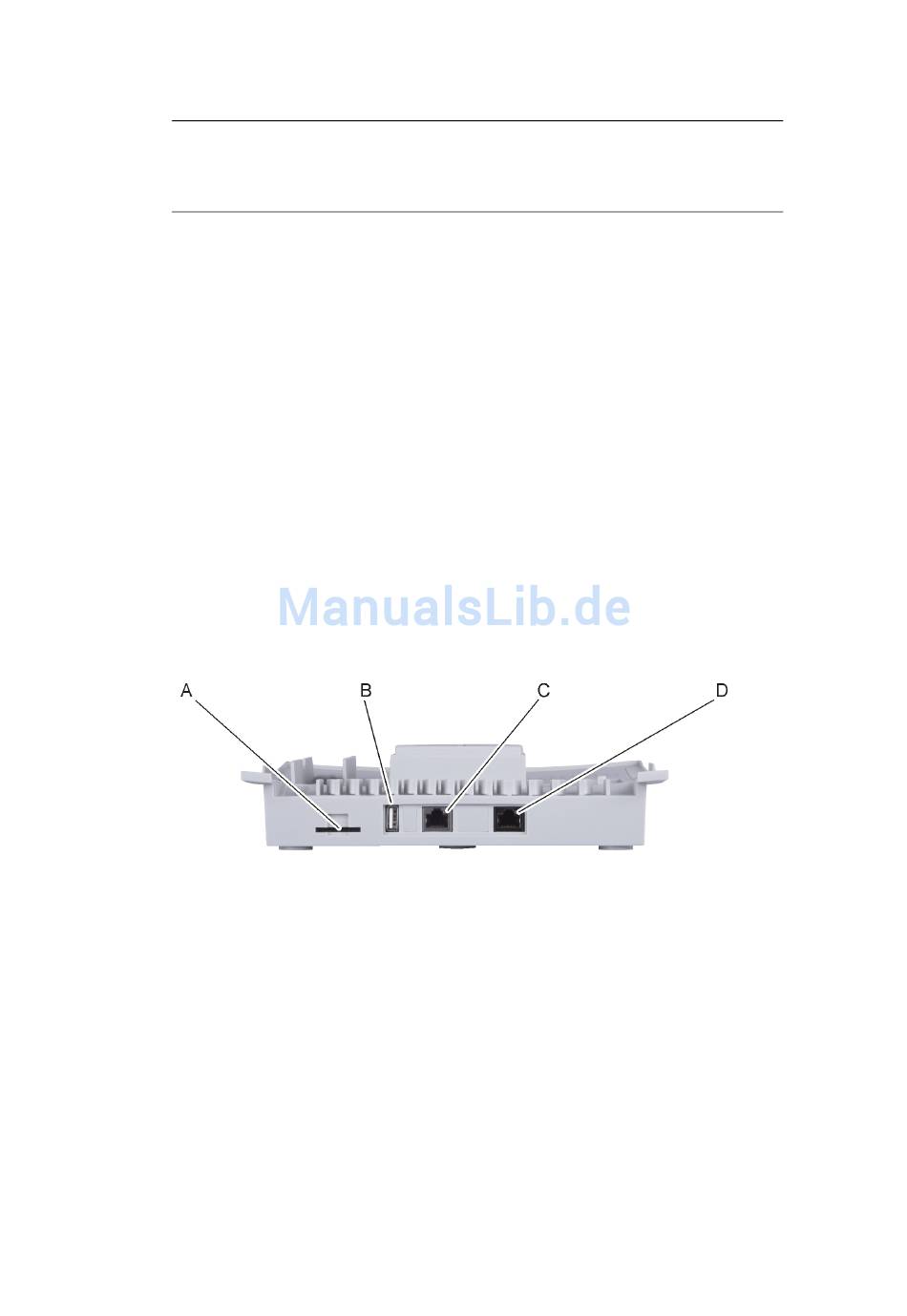

Die Abbildung im Anschluss zeigt die an einer Seitenwand des Grundgeräts (nach
der Wandmontage unten) positionierten Komponenten.
A SD-Kartenfassung
B USB-Buchse Typ A (USB-Host)
C RJ-45-Buchse (Ethernet-Port) für den Anschluss an einen PC oder an ein
Netzwerk
D COMpact 3000 ISDN: RJ-45-Buchse (externer S
einen ISDN-Anschluss (NTBA)
COMpact 3000 analog: RJ-11-Buchse (externer analoger Port) für den Anschluss
an einen analogen Anschluss
