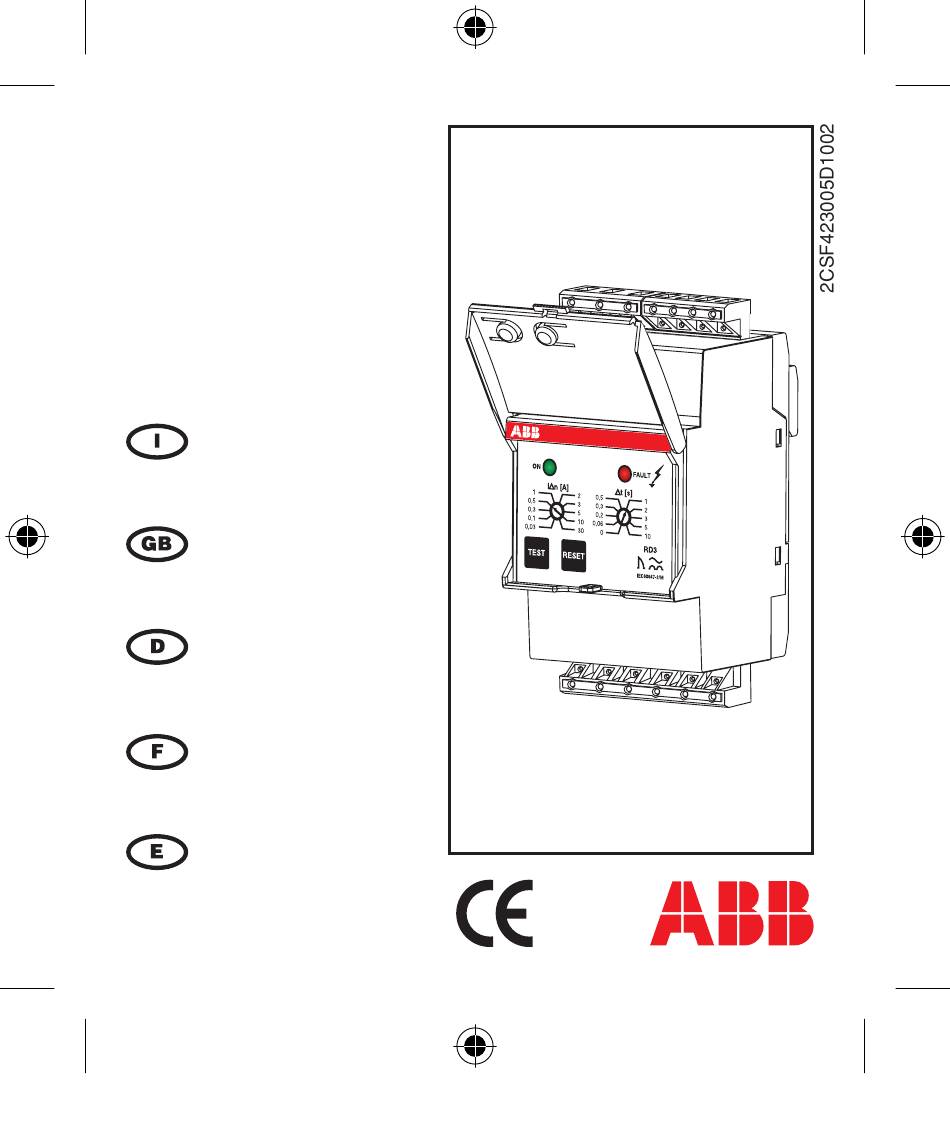

- Seite 1 RD3-48 Relè differenziale elettronico Electronic residual current relay Elektronisches Differentialschutzrelais Relais differentiel électronique Relé diferencial electrónico BB_76x88mm_Rd3_rev4.indd 1 19/09/11 11:00...
- Seite 2 Descrizione Il dispositivo RD3 della famiglia dei relè differenziali elettronici RD3 di ABB svolge la funzione di monitor e protezione differenziale in accordo alla CEI EN 60947-2 annex. M* e può essere impiegato in abbinamento a tutti i dispositivi automatici S200 e scatolati della gamma Tmax fino al T5, per impianti industriali.
- Seite 3 Installazione BB_76x88mm_Rd3_rev4.indd 3 19/09/11 11:00...
- Seite 4 Collegamento Toroide-Relè Remote Reset POWER SUPPLY RD3: 230-400 VAC RD3-48: 12-48 VAC/DC TR... L O A D Regolazione della corrente d’intervento differenziale (l∆n [A]) e del tempo d’intervento (∆t [s]). l n [A] t [s] 0,06 0,03 BB_76x88mm_Rd3_rev4.indd 4 19/09/11 11:00...
- Seite 5 Funzioni Fail-safe → integrata nel dispositivo (sicurezza positiva). In caso di mancanza dell’alimentazione del dispositivo RD3 i contatti di output numerati 10 11 12 commuteranno come da immagine allegata. FAIL SAFE OUTPUT Relay TRIP Contatti in condizione di dispositivo spento: BB_76x88mm_Rd3_rev4.indd 5...
- Seite 6 Segnalazioni stand by TR... RD3: 230-400 VAC RD3-48: 12-48 VAC/DC RD... RD... FAULT BB_76x88mm_Rd3_rev4.indd 6 19/09/11 11:00...
- Seite 7 Segnalazioni guasto TR... RD3: 230-400 VAC RD3-48: 12-48 VAC/DC RD... RD... Id≥Idtrip FAULT BB_76x88mm_Rd3_rev4.indd 7 19/09/11 11:00...
- Seite 8 Segnalazioni mancanza collegamento TR TR... RD3: 230-400 VAC RD3-48: 12-48 VAC/DC RD3- RD... RD... FAULT BB_76x88mm_Rd3_rev4.indd 8 19/09/11 11:00...
- Seite 9 Situazione di guasto Quando il valore della corrente differenziale, rilevata dal trasformatore toroidale è superiore alla soglia I∆n, il relè RD3 provoca l’apertura dell’interruttore automatico a cui è collegato attraverso una bobina di sgancio. Collegamento con bobina a lancio di corrente:...
- Seite 10 Situazione di guasto Collegamento con bobina di minima tensione: Remote Reset L O A D POWER SUPPLY RD3: 230-400 VAC RD3-48: 12-48 VAC/DC TR... Bobina di minima tensione 230V Interruttore magnetotermico quadripolare BB_76x88mm_Rd3_rev4.indd 10 19/09/11 11:00...
- Seite 11 Test TEST FAULT FAULT t [s] Remote RESET FAULT Reset FAULT uttore termico polare TEST RESET FAULT FAULT 3 sec. t [s] Remote RESET FAULT Reset FAULT BB_76x88mm_Rd3_rev4.indd 11 19/09/11 11:00...
-
Seite 12: Caratteristiche Tecniche
Caratteristiche tecniche Tensione di alimentazione RD3 230-400 Vac +10% / -15% Tensione di alimentazione RD3-48 12-48 Vac/Vdc +10% / -15% Frequenza di alimentazione RD3 / RD3-48 50-60 Hz Tipo A (fino a I ∆n = 5 A) Temperatura di funzionamento -25 °C ... - Seite 13 Description The RD3 device is part of ABB’s RD3 family of residual current relays and provides residual current monitoring and protection in compliance with annex M to the CEI EN 60947-2 standard* and can be used in combination with all MCBs S200 and moulded-case devices in the Tmax range up to T5 for industrial plants.
- Seite 14 Installation BB_76x88mm_Rd3_rev4.indd 14 19/09/11 11:00...
- Seite 15 Toroid-Relay Connection Remote Reset POWER SUPPLY RD3: 230-400 VAC RD3-48: 12-48 VAC/DC TR... L O A D Regulation of operating current (l∆n [A]) and trip time (∆t [s]). l n [A] t [s] 0,06 0,03 BB_76x88mm_Rd3_rev4.indd 15 19/09/11 11:00...
- Seite 16 Functions Fail-safe → incorporated in the device (positive safety device) When no current is input to the RD3 device, the output contacts number 10 11 12 will switch as shown in the figure below. FAIL SAFE OUTPUT Relay TRIP Contact status when the device is switched off: BB_76x88mm_Rd3_rev4.indd 16...
- Seite 17 Stand-by signals TR... RD3: 230-400 VAC RD3-48: 12-48 VAC/DC RD... RD... FAULT BB_76x88mm_Rd3_rev4.indd 17 19/09/11 11:00...
-
Seite 18: Fault Signal
Fault signal TR... RD3: 230-400 VAC RD3-48: 12-48 VAC/DC RD... RD... Id≥Idtrip FAULT BB_76x88mm_Rd3_rev4.indd 18 19/09/11 11:00... - Seite 19 No TR connection signals TR... RD3: 230-400 VAC RD3-48: 12-48 VAC/DC RD... RD... FAULT BB_76x88mm_Rd3_rev4.indd 19 19/09/11 11:00...
- Seite 20 Fault status When the level of residual current, detected by the toroid, is higher than I∆n threshold, the RD3 relay causes the automatic opening of the circuit breaker to which it is connected by means of the shunt trip. Connection with the shunt trip when the current is activated:...
- Seite 21 Fault status Connection to the undervoltage release Remote Reset L O A D POWER SUPPLY RD3: 230-400 VAC RD3-48: 12-48 VAC/DC TR... Undervoltage release BB_76x88mm_Rd3_rev4.indd 21 19/09/11 11:00...
- Seite 22 Test TEST FAULT FAULT t [s] Remote RESET FAULT Reset FAULT TEST RESET FAULT FAULT 3 sec. t [s] Remote RESET FAULT Reset FAULT BB_76x88mm_Rd3_rev4.indd 22 19/09/11 11:00...
-
Seite 23: Technical Specifications
Technical specifications RD3 power supply voltage 230-400 VAC +10% / -15% RD3-48 power supply voltage 12-48 VAC/VDC +10% / -15% RD3 / RD3-48 power supply frequency 50-60 Hz Type A (up to I ∆n = 5 A) Operating temperature -25 °C ... +70 °C RD3 max power consumption <3,6 W... -
Seite 24: Beschreibung
Beschreibung Das Modell RD3 gehört zur Produktfamilie der von ABB entwickelten elektronischen Differenzstromrelais RD3 zum Fehlerstromschutz gemäß DIN EN 60947-2, Anhang M*; es kann in Kombination mit allen Leitungs-Schutzschaltern S200 und gekapselten Leistungsschaltern der Baureihe Tmax bis T5 für Industrieanlagen eingesetzt werden. -
Seite 25: Installation / Montage
Installation / Montage BB_76x88mm_Rd3_rev4.indd 25 19/09/11 11:00... -
Seite 26: Anschluss Wandler - Relais
Anschluss Wandler - Relais FERNRÜCKSETZUNG STROMVERSORGUNG RD3: 230-400 VAC RD3-48: 12-48 VAC/DC TR... L A S T Einstellung Empfindlichkeit (l∆n [A]) und Auslösezeit (∆t [s]). l n [A] t [s] 0,06 0,03 BB_76x88mm_Rd3_rev4.indd 26 19/09/11 11:00... -
Seite 27: Funktionen
Funktionen Fail-Safe-Funktion → in Einheit e ingebaut (positive Sicherheitseinrichtung). Bei Ausfall der Stromversorgung des RD3 schalten die Ausgangskontakte 10, 11 und 12 wie in der beiliegenden Abbildung gezeigt um. FAIL SAFE OUTPUT Relay TRIP Kontakte im ausgeschalteten Zustand des Geräts: BB_76x88mm_Rd3_rev4.indd 27... - Seite 28 Meldungen Stand-by-Status TR... RD3: 230-400 VAC RD3-48: 12-48 VAC/DC RD... RD... FAULT BB_76x88mm_Rd3_rev4.indd 28 19/09/11 11:00...
-
Seite 29: Fehlermeldungen
Fehlermeldungen TR... RD3: 230-400 VAC RD3-48: 12-48 VAC/DC RD... RD... Id≥Idtrip l∆ ≥ l∆n FAULT BB_76x88mm_Rd3_rev4.indd 29 19/09/11 11:00... -
Seite 30: Meldungen Kein Tr-Anschluß
Meldungen kein TR-Anschluß TR... RD3: 230-400 VAC RD3-48: 12-48 VAC/DC STROM RD3- RD... RD... FAULT BB_76x88mm_Rd3_rev4.indd 30 19/09/11 11:00... -
Seite 31: Anschluss An Arbeitsstromauslöser
Fehlersituation Liegt der vom Wandler ermittelte Fehlerstrom über dem Grenzwert I∆n, so bringt das Relais RD3 den über einen Arbeitsstromauslöser angeschlossenen Leistungsschalter zum Abschalten. Anschluss an Arbeitsstromauslöser: FERNRÜCKSETZUNG L A S T STROMVERSORGUNG RD3: 230-400 VAC RD3-48: 12-48 VAC/DC TR... - Seite 32 Fehlersituation Anschluss an Unterspannungsauslöser: FERNRÜCKSETZUNG L A S T STROMVERSORGUNG RD3: 230-400 VAC RD3-48: 12-48 VAC/DC TR... Unterspannungsauslöser Vierpoliger thermomagnetischer Schutzschalter BB_76x88mm_Rd3_rev4.indd 32 19/09/11 11:00...
- Seite 33 Test TEST FAULT FAULT t [s] Remote RESET FAULT Reset FAULT oliger gnetischer chalter TEST RESET FAULT FAULT 3 sec. t [s] Remote RESET FAULT Reset FAULT BB_76x88mm_Rd3_rev4.indd 33 19/09/11 11:00...
-
Seite 34: Technische Daten
Technische Daten Versorgungsspannung RD3 230-400 V AC +10% / -15% Versorgungsspannung RD3-48 12-48 V AC/DC +10% / -15% Versorgungsfrequenz RD3 / RD3-48 50-60 Hz A (bis I ∆n = 5 A) Betriebstemperatur -25 °C ... +70 °C Max. Leistungsaufnahme RD3 <3,6 W... - Seite 35 Description Le dispositif RD3 de la famille des disjoncteurs directionnels électroniques RD3 de ABB fonctionne en tant qu'appareil de surveillance et protection différentielle conformément à la directive CEI EN 60947-2 annexe M* et peut être utilisé en association avec tous les dispositifs automatiques S200 et boîtiers de la gamme Tmax jusqu’à...
- Seite 36 Installation BB_76x88mm_Rd3_rev4.indd 36 19/09/11 11:00...
- Seite 37 Branchement Toron-Disjoncteur Remote Reset POWER SUPPLY RD3: 230-400 VAC RD3-48: 12-48 VAC/DC TR... L O A D Réglage du courant d’intervention différentielle du disjoncteur (l∆n [A]) et du délai d’intervention (∆t [s]). l n [A] t [s] 0,06 0,03 BB_76x88mm_Rd3_rev4.indd 37...
- Seite 38 Fonctions Sûreté → intégrée (ou Fail-safe) integrée dans le dispositif (sûreté positive). En cas de manque d’alimentation du dispositif RD3, les contacts de sortie numérotés 10 11 12 commuteront comme dans l’illustration ci-contre. FAIL SAFE OUTPUT Relay TRIP Contacts en situation de dispositif hors tension: BB_76x88mm_Rd3_rev4.indd 38...
- Seite 39 Signalisations stand by TR... RD3: 230-400 VAC RD3-48: 12-48 VAC/DC RD... RD... FAULT BB_76x88mm_Rd3_rev4.indd 39 19/09/11 11:00...
- Seite 40 Signalisations panne TR... RD3: 230-400 VAC RD3-48: 12-48 VAC/DC RD... RD... Id≥Idtrip FAULT BB_76x88mm_Rd3_rev4.indd 40 19/09/11 11:00...
- Seite 41 Signalisations défaut branchement TR TR... RD3: 230-400 VAC RD3-48: 12-48 VAC/DC RD... RD... FAULT BB_76x88mm_Rd3_rev4.indd 41 19/09/11 11:00...
- Seite 42 Situation de panne Lorsque la valeur du courant différentiel-résiduel, détectée par le réducteur toroïdal, est supérieure au seuil I∆n, le disjoncteur RD3 provoque l’ouverture de l’interrupteur automatique auquel il est branché via une bobine de déclenchement. Branchement avec bobine à lancement de courant:...
- Seite 43 Situation de panne Branchement avec bobine de tension mini: Remote Reset L O A D POWER SUPPLY RD3: 230-400 VAC RD3-48: 12-48 VAC/DC TR... Bobine de tension mini 230V pteur Interrupteur hermique magnétothermique polaire quadripolaire BB_76x88mm_Rd3_rev4.indd 43 19/09/11 11:00...
- Seite 44 Test TEST FAULT FAULT t [s] Remote RESET FAULT Reset FAULT TEST RESET FAULT FAULT 3 sec. t [s] Remote RESET FAULT Reset FAULT BB_76x88mm_Rd3_rev4.indd 44 19/09/11 11:00...
-
Seite 45: Caractéristiques Techniques
Caractéristiques techniques Tension d’alimentation RD3 230-400 Vac +10% / -15% Tension d’alimentation RD3-48 12-48 Vac/Vdc +10% / -15% Fréquence d’alimentation RD3 / RD3-48 50-60 Hz Type A (jusqu’à I ∆n = 5 A) Température de fonctionnement -25 °C ... +70 °C Puissance max. - Seite 46 Descripción El dispositivo RD3 de la familia de los relés diferenciales electrónicos RD3 de ABB realiza la función de monitor y protección diferencial según IEC EN 60947-2 anexo M* y puede utilizarse con todos los interruptores automáticos S200 y caja moldeada de la gama Tmax hasta el T5, para instalaciones industriales.
- Seite 47 Instalación BB_76x88mm_Rd3_rev4.indd 47 19/09/11 11:00...
- Seite 48 Conexión Toroide-Relé Remote Reset POWER SUPPLY RD3: 230-400 VAC RD3-48: 12-48 VAC/DC TR... L O A D Regulación de la corriente de intervención diferencial (l∆n [A]) y del tiempo de intervención (∆t [s]). l n [A] t [s] 0,06 0,03 BB_76x88mm_Rd3_rev4.indd 48...
- Seite 49 Funciones Fail-safe → integrada en el dispositivo (seguridad positiva). En caso de ausencia de ausencia de alimentación del dispositivo RD3 los contactos de salida 10, 11 y 12 conmutarán como en la imagen anexa. FAIL SAFE OUTPUT Relay TRIP Contactos con dispositivo apagado: BB_76x88mm_Rd3_rev4.indd 49...
- Seite 50 Señalizaciones stand-by TR... RD3: 230-400 VAC RD3-48: 12-48 VAC/DC RD... RD... FAULT BB_76x88mm_Rd3_rev4.indd 50 19/09/11 11:00...
- Seite 51 Señalizaciones avería TR... RD3: 230-400 VAC RD3-48: 12-48 VAC/DC RD... RD... Id≥Idtrip FAULT BB_76x88mm_Rd3_rev4.indd 51 19/09/11 11:00...
- Seite 52 Señalizaciones ausencia conexión TR TR... RD3: 230-400 VAC RD3-48: 12-48 VAC/DC RD3- RD... RD... FAULT BB_76x88mm_Rd3_rev4.indd 52 19/09/11 11:00...
- Seite 53 Situación de avería Cuando el valor de la corriente diferencial detectada por el trasformador toroidal es superior al umbral I∆n, el relé RD3 provoca la apertura del interruptor automático al que está conectado a través de emissión de corriente. Conexión con bobina de emisión de corriente:...
- Seite 54 Situación de avería Conexión con bobina de mínima tensión: Remote Reset L O A D POWER SUPPLY RD3: 230-400 VAC RD3-48: 12-48 VAC/DC TR... Bobina de mínima tensión 230V Interruptor magnetotérmico tetrapolar BB_76x88mm_Rd3_rev4.indd 54 19/09/11 11:00...
- Seite 55 Test TEST FAULT FAULT t [s] Remote RESET FAULT Reset FAULT uptor térmico polar TEST RESET FAULT FAULT 3 sec. t [s] Remote RESET FAULT Reset FAULT BB_76x88mm_Rd3_rev4.indd 55 19/09/11 11:00...
-
Seite 56: Características Técnicas
Características técnicas Tensión de alimentación RD3 230-400 Vac +10% / -15% Tensión de alimentación RD3-48 12-48 Vac/Vdc +10% / -15% Frecuencia de alimentación RD3 / RD3-48 50-60 Hz Tipo A (hasta I ∆n = 5 A) Temperatura de funcionamiento -25°C ... +70°C Potencia máx. - Seite 57 Dimensioni Ingombro - Overall dimensions Einbauabmessungen - Dimensions d’encombrement Dimensiones Totales BB_76x88mm_Rd3_rev4.indd 57 19/09/11 11:00...
- Seite 58 ABB S.p.A. BB_76x88mm_Rd3_rev4.indd 58 19/09/11 11:00...
