SERVICE
6
Besonders zu beachten sind die nachfolgende Abbildung und
• gewährleisten Sie die Baugleichheit durch die Kontrolle der Typenschilder.
• verlegen Sie die Anschlussleitung der Messwertaufnehmerstromkreise im vorgesehenen
Ausschnitt zwischen Messumformereinsatz und Gehäuse. Beschädigungen wie z. B. durch
Quetschen sind zu vermeiden.
• Korrekter Anschluss des Messwertaufnehmersteckers 5 und des Anzeigesteckers 1.
• Montageschrauben M4 7 sind gleichmäßig fest anzuziehen.

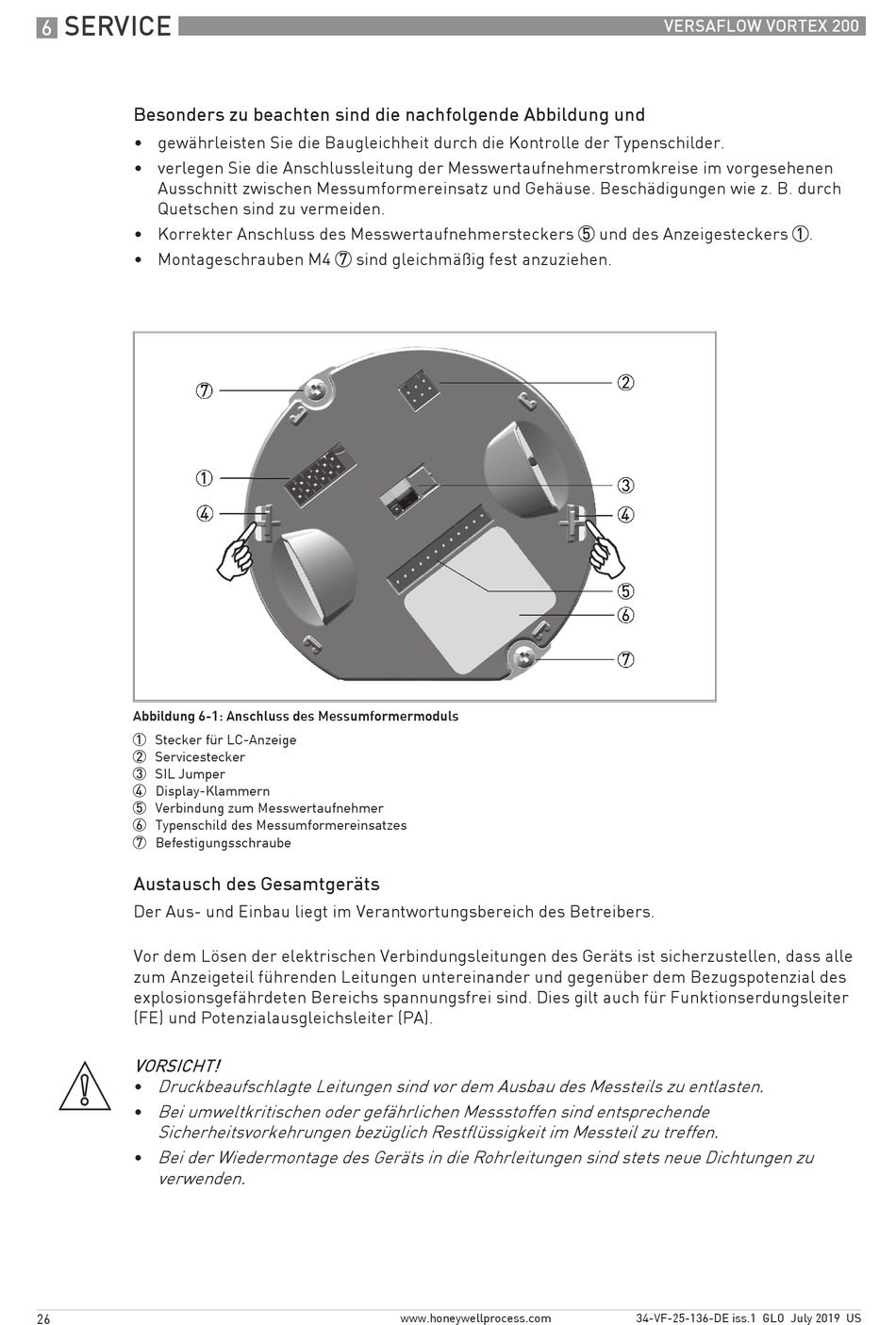

Abbildung 6-1: Anschluss des Messumformermoduls
1 Stecker für LC-Anzeige
2 Servicestecker
3 SIL Jumper
4 Display-Klammern
5 Verbindung zum Messwertaufnehmer
6 Typenschild des Messumformereinsatzes
7 Befestigungsschraube
Austausch des Gesamtgeräts
Der Aus- und Einbau liegt im Verantwortungsbereich des Betreibers.
Vor dem Lösen der elektrischen Verbindungsleitungen des Geräts ist sicherzustellen, dass alle
zum Anzeigeteil führenden Leitungen untereinander und gegenüber dem Bezugspotenzial des
explosionsgefährdeten Bereichs spannungsfrei sind. Dies gilt auch für Funktionserdungsleiter
(FE) und Potenzialausgleichsleiter (PA).
VORSICHT!
•
Druckbeaufschlagte Leitungen sind vor dem Ausbau des Messteils zu entlasten.
Bei umweltkritischen oder gefährlichen Messstoffen sind entsprechende
•
Sicherheitsvorkehrungen bezüglich Restflüssigkeit im Messteil zu treffen.
Bei der Wiedermontage des Geräts in die Rohrleitungen sind stets neue Dichtungen zu
•
verwenden.
26
www.honeywellprocess.com
VERSAFLOW VORTEX 200
34-VF-25-136-DE iss.1 GLO July 2019 US
