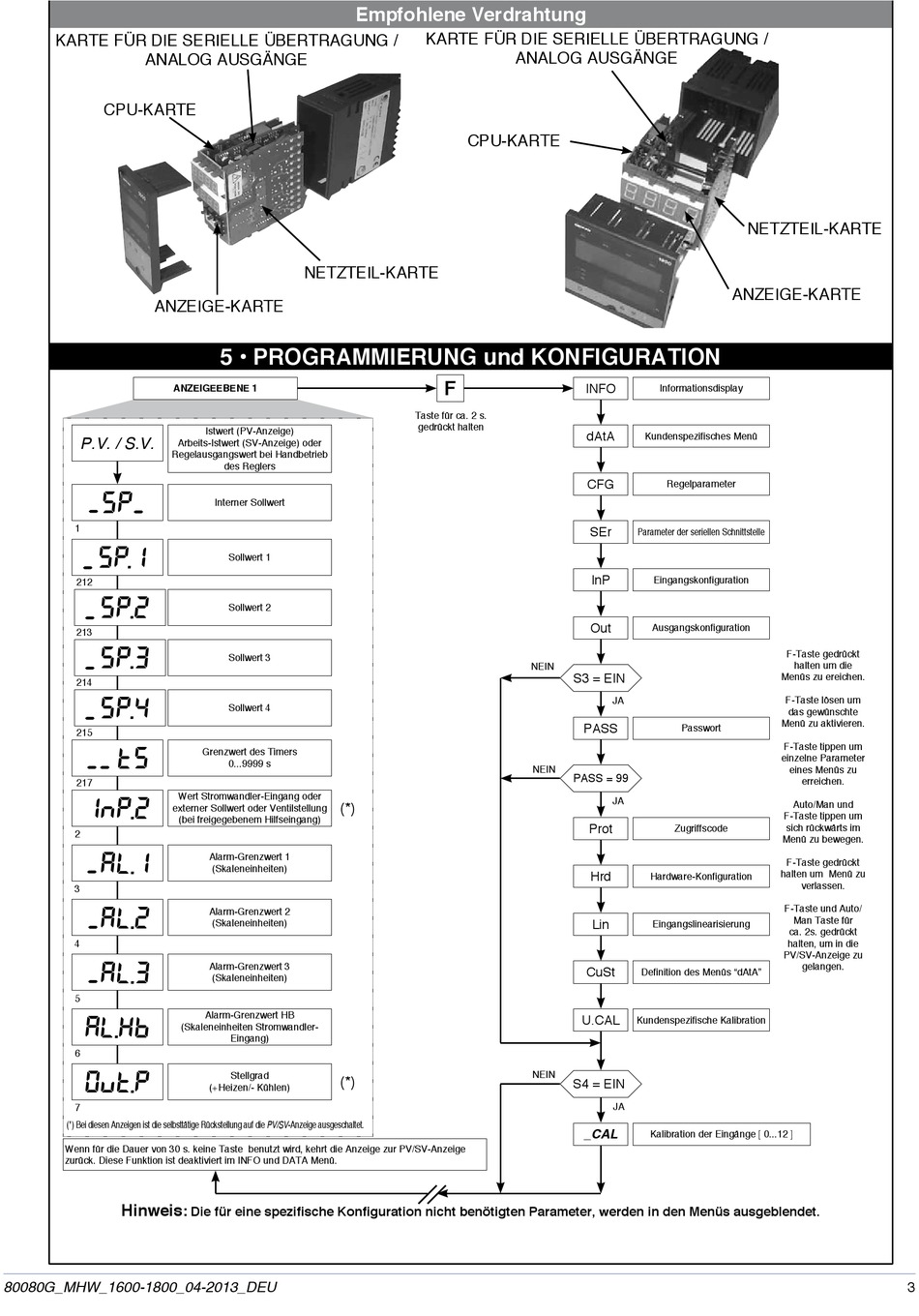

KARTE FÜR DIE SERIELLE ÜBERTRAGUNG /
ANALOG AUSGÄNGE
CPU-KARTE
ANZEIGE-KARTE
ANZEIGEEBENE 1
P.V. / S.V.
Regelausgangswert bei Handbetrieb
SP
- -
1
sp. i
-
212
sp. 2
-
213
sp. 3
-
214
sp. 4
-
215
ts
--
217
inp. 2
externer Sollwert oder Ventilstellung
2
al. 1
-
3
al. 2
-
4
al. 3
-
5
al. x b
6
0vt. p
7
(*) Bei diesen Anzeigen ist die selbsttätige Rückstellung auf die PV/SV-Anzeige ausgeschaltet.
Wenn für die Dauer von 30 s. keine Taste benutzt wird, kehrt die Anzeige zur PV/SV-Anzeige
zurück. Diese Funktion ist deaktiviert im INFO und DATA Menü.
Hinweis:
80080G_MHW_1600-1800_04-2013_DEU
NETZTEIL-KARTE
5 • PROGRAMMIERUNG und KONFIGURATION
Istwert (PV-Anzeige)
Arbeits-Istwert (SV-Anzeige) oder
des Reglers
Interner Sollwert
Sollwert 1
Sollwert 2
Sollwert 3
Sollwert 4
Grenzwert des Timers
0...9999 s
Wert Stromwandler-Eingang oder
(*)
(bei freigegebenem Hilfseingang)
Alarm-Grenzwert 1
(Skaleneinheiten)
Alarm-Grenzwert 2
(Skaleneinheiten)
Alarm-Grenzwert 3
(Skaleneinheiten)
Alarm-Grenzwert HB
(Skaleneinheiten Stromwandler-
Eingang)
Stellgrad
(*)
(+Heizen/- Kühlen)
Die für eine spezifische Konfiguration nicht benötigten Parameter, werden in den Menüs ausgeblendet.
Empfohlene Verdrahtung
KARTE FÜR DIE SERIELLE ÜBERTRAGUNG /
ANALOG AUSGÄNGE
CPU-KARTE
F
Taste für ca. 2 s.
gedrückt halten
INFO
Informationsdisplay
dAtA
Kundenspezifisches Menü
CFG
Regelparameter
SEr
Parameter der seriellen Schnittstelle
InP
Eingangskonfiguration
Out
Ausgangskonfiguration
NEIN
S3 = EIN
JA
PASS
Passwort
NEIN
PASS = 99
JA
Prot
Zugriffscode
Hrd
Hardware-Konfiguration
Lin
Eingangslinearisierung
CuSt
Definition des Menüs "dAtA"
U.CAL
Kundenspezifische Kalibration
NEIN
S4 = EIN
JA
_CAL
Kalibration der Eingänge [ 0...12 ]
NETZTEIL-KARTE
ANZEIGE-KARTE
F-Taste gedrückt
halten um die
Menüs zu ereichen.
F-Taste lösen um
das gewünschte
Menü zu aktivieren.
F-Taste tippen um
einzelne Parameter
eines Menüs zu
erreichen.
Auto/Man und
F-Taste tippen um
sich rückwärts im
Menü zu bewegen.
F-Taste gedrückt
halten um Menü zu
verlassen.
F-Taste und Auto/
Man Taste für
ca. 2s. gedrückt
halten, um in die
PV/SV-Anzeige zu
gelangen.
3
