Regelaar 850 Gefran
wertprofile zu aktivieren, die den beiden
Schleifen zugeordnet sind.
Konfiguration über Tastatur und im Grafik-
modus über GF_eXpress.
Ventilpositionierer
Es sind Modelle für die Regelung moto-
risierter Ventile, mit oder ohne Rückmel-
dung, verfügbar.
Die Position von Schwimmerventilen wird
berechnet; die Position von Ventilen, die

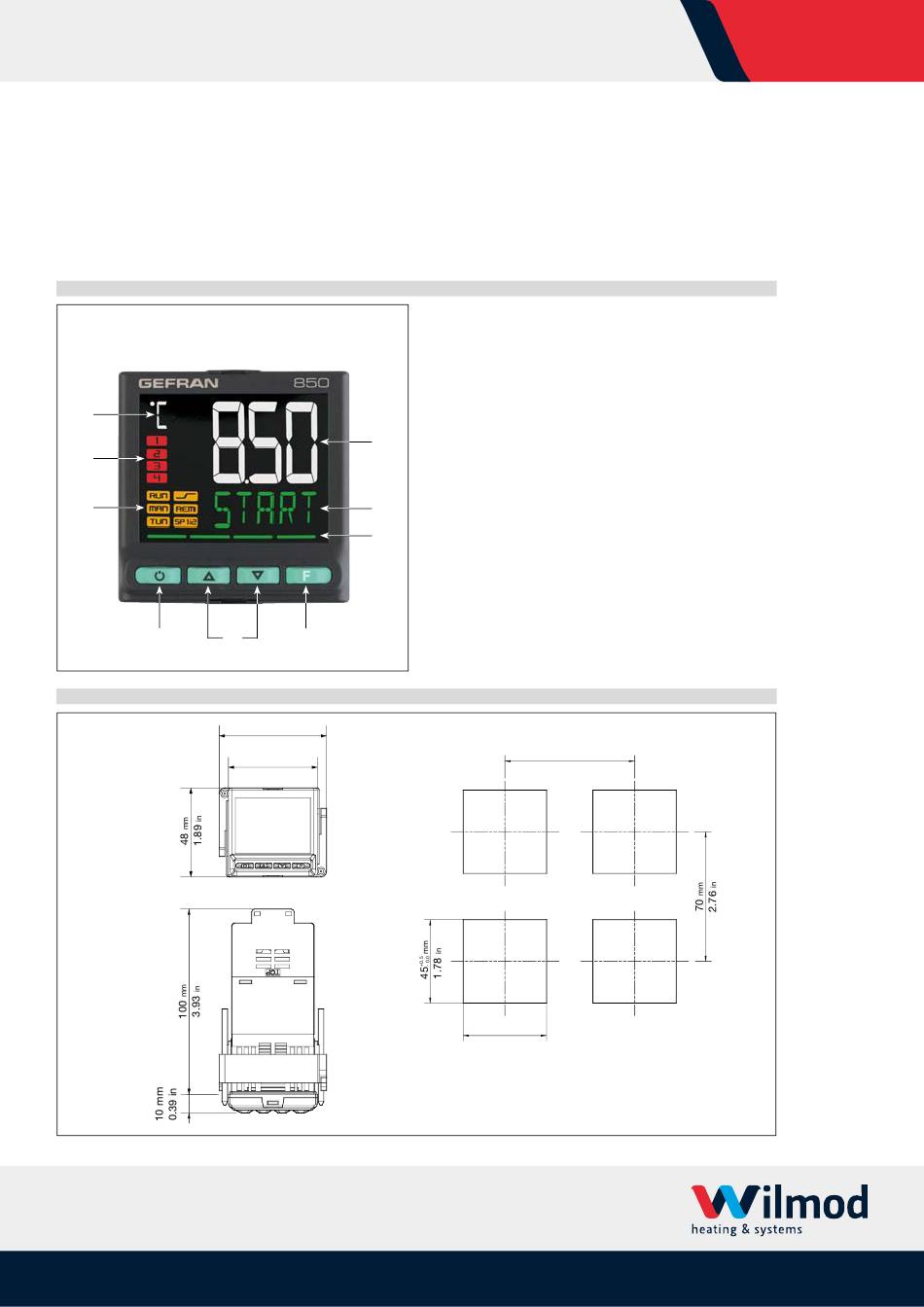

DISPLAY UND TASTEN
1
2
3
4
5
ABMESSUNGEN UND BOHRSCHABLONE
