7.2
Programmierung
7.2.1 Menüanzeige
Die Anzeige der Programmierungsmenüs ist auf zwei Arten möglich, die vom
Parameter Zugangsmodalität (Menü 04 - EINSTELUNG ANTRIEB) ausgewählt
werden; siehe
Kapitel
• Einfach (default) es werden nur die Hauptparameter angezeigt.
• Experte
es werden alle Parameter angezeigt.
7.2.2 Programmierung der analogen und digitalen Eingangssignale zu den
"Funktionsblöcken"
Die Signale, die Variablen und die Parameter jedes einzelnen "Funktionsblocks"
des Antriebs werden untereinander angeschlossen, um so die Konfiguration und
die Steuerungen im Inneren des Regelungssystems zu erhalten.
Die Verwaltung und Änderung der Signale, Variablen und Parameter kann durch
die Bedieneinheit, seriell mittels PC Konfigurationsprogramm oder durch Program-
mierung über Feldbus erfolgen.
Der Programmiermodus erfolgt gemäß folgender Logik:
Quelle
(Quelle; z.B.: DC Spg. Ref src, PAR: 608)
So wird die Herkunft des Eingangs zum Funktionsblock genannt,
beziehungsweise das im Inneren des Funktionsblock auszuarbeitende
Signal.
Die verschiedenen Konfigurationen werden in den entsprechenden
Auswahllisten festgelegt.
Anzeige
(Anzeige; z.B.: Dig Eingang 1 Anz, PAR: 1500)
So wird die Ausgangsvariable aus dem Funktionsblock genannt,
die aus den im Block selbst vorgenommenen Ausarbeitungen
hervorgeht.

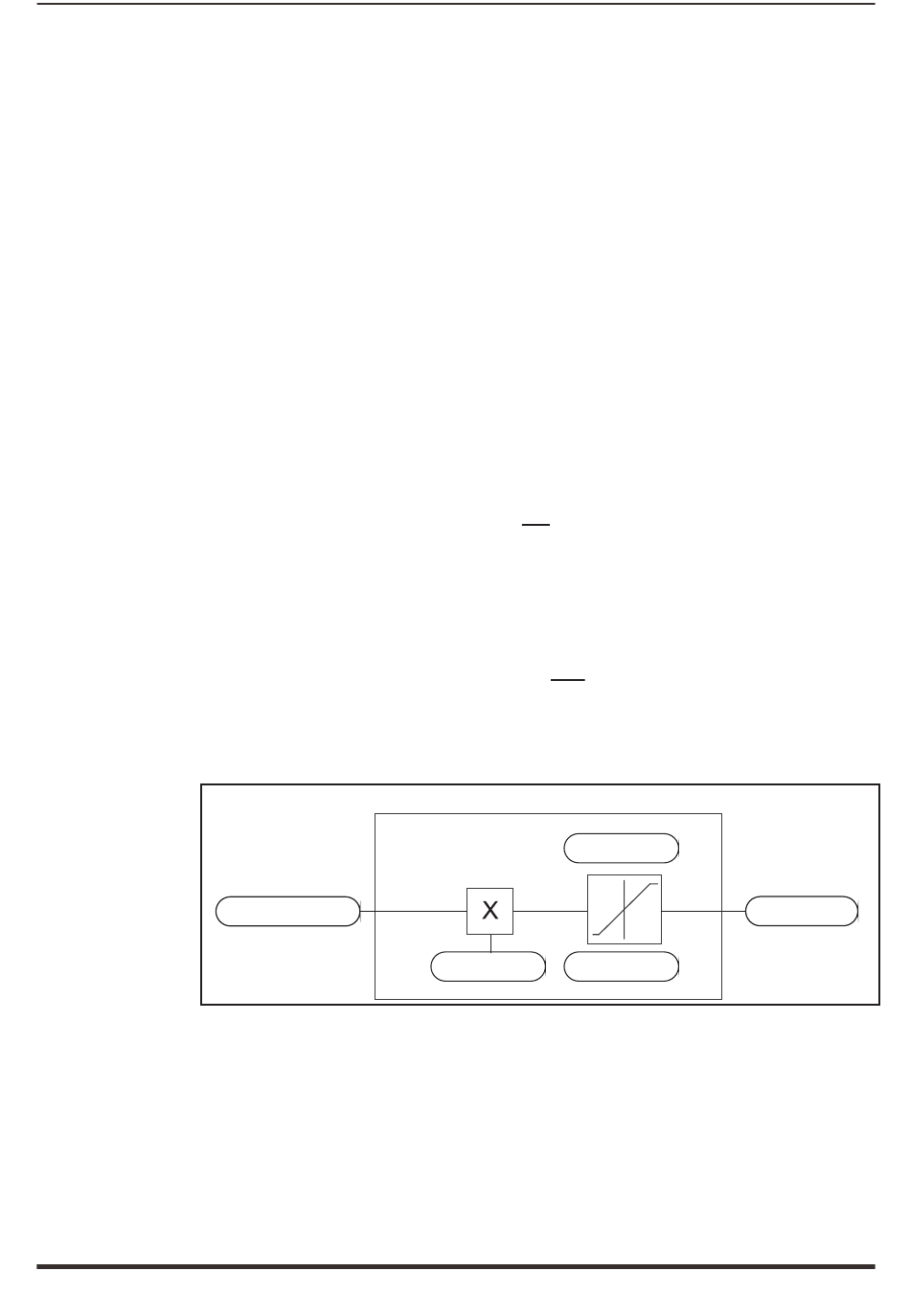

Aufgerufener Eingang
Quelle
7.2.3 Zusammenschaltungsarten der Variablen
Die Quelle (Quelle) ermöglicht die Zuweisung des gewünschten Steuersignals an
den Eingang des Funktionsblocks
Dieser Vorgang wird durch eigene Auswahllisten vorgenommen.
Die Herkunft der Kontrollsignale kann sein:
1 – Physikalische Klemme
Die Analog – und Digitalsignale kommen von der Klemmleiste der Regelkarte und/
6.5.2:
Funktionsblock
Parameter
AFE200 • Benutzerhandbuch
Parameter
Parameter
Variable
Anzeige
61
