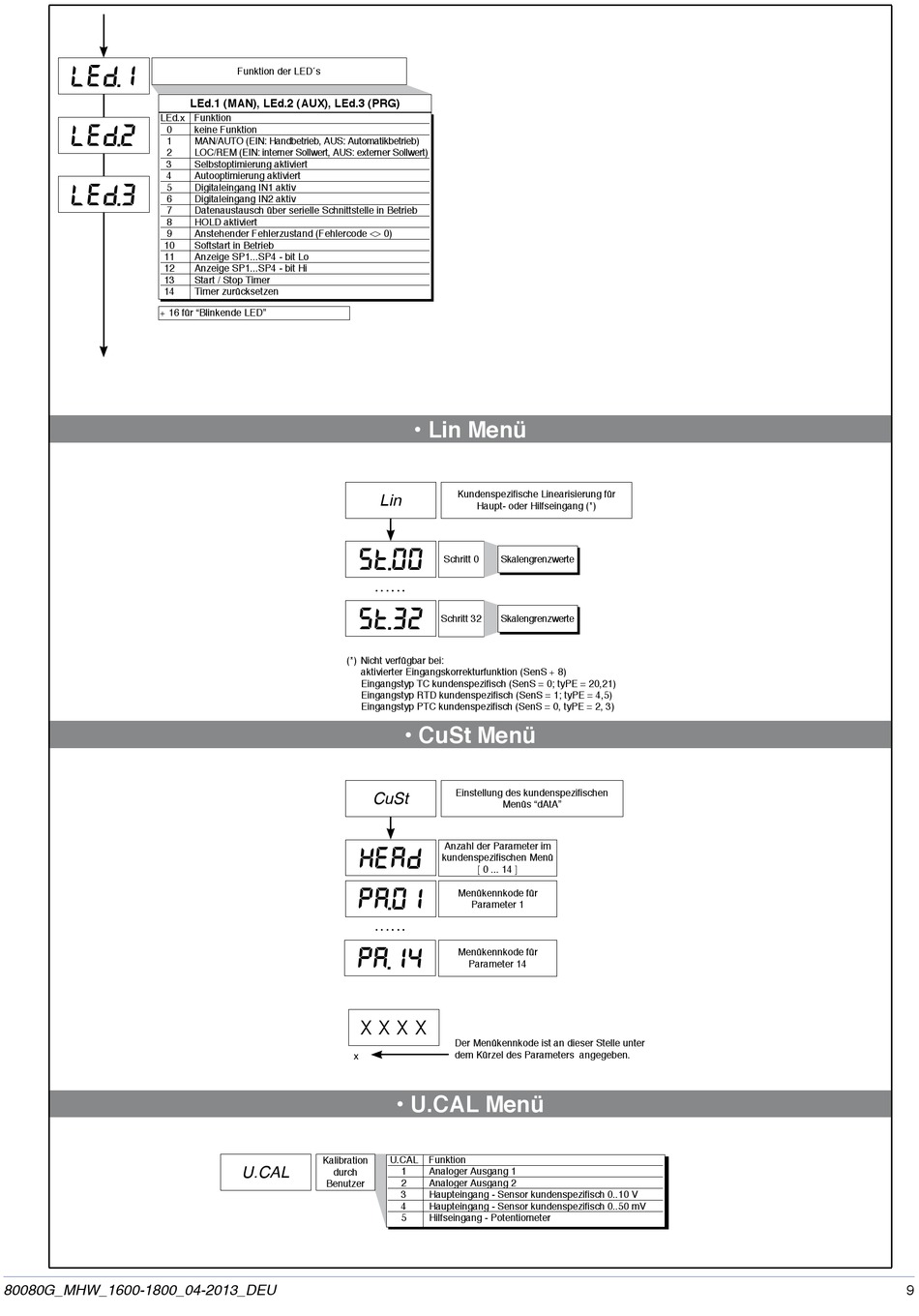

led. 1
LEd.x Funktion
0
led. 2
1
2
3
4
5
led. 3
6
7
8
9
10
11
12
13
14
+ 16 für "Blinkende LED"
80080G_MHW_1600-1800_04-2013_DEU
Funktion der LED´s
LEd.1 (MAN), LEd.2 (AUX), LEd.3 (PRG)
keine Funktion
MAN/AUTO (EIN: Handbetrieb, AUS: Automatikbetrieb)
LOC/REM (EIN: interner Sollwert, AUS: externer Sollwert)
Selbstoptimierung aktiviert
Autooptimierung aktiviert
Digitaleingang IN1 aktiv
Digitaleingang IN2 aktiv
Datenaustausch über serielle Schnittstelle in Betrieb
HOLD aktiviert
Anstehender Fehlerzustand (Fehlercode <> 0)
Softstart in Betrieb
Anzeige SP1...SP4 - bit Lo
Anzeige SP1...SP4 - bit Hi
Start / Stop Timer
Timer zurücksetzen
st. 0 0
st. 3 2
(*) Nicht verfügbar bei:
aktivierter Eingangskorrekturfunktion (SenS + 8)
Eingangstyp TC kundenspezifisch (SenS = 0; tyPE = 20,21)
Eingangstyp RTD kundenspezifisch (SenS = 1; tyPE = 4,5)
Eingangstyp PTC kundenspezifisch (SenS = 0, tyPE = 2, 3)
xead
pa. 0 1
pa. 1 4
X X X X
x
Kalibration
U.CAL
durch
Benutzer
• Lin Menü
Kundenspezifische Linearisierung für
Lin
Haupt- oder Hilfseingang (*)
Schritt 0
Skalengrenzwerte
......
Schritt 32
Skalengrenzwerte
• CuSt Menü
Einstellung des kundenspezifischen
CuSt
Menüs "dAtA"
Anzahl der Parameter im
kundenspezifischen Menü
[ 0 ... 14 ]
Menükennkode für
Parameter 1
......
Menükennkode für
Parameter 14
Der Menükennkode ist an dieser Stelle unter
dem Kürzel des Parameters angegeben.
• U.CAL Menü
U.CAL
Funktion
1
Analoger Ausgang 1
2
Analoger Ausgang 2
3
Haupteingang - Sensor kundenspezifisch 0..10 V
4
Haupteingang - Sensor kundenspezifisch 0..50 mV
5
Hilfseingang - Potentiometer
9
