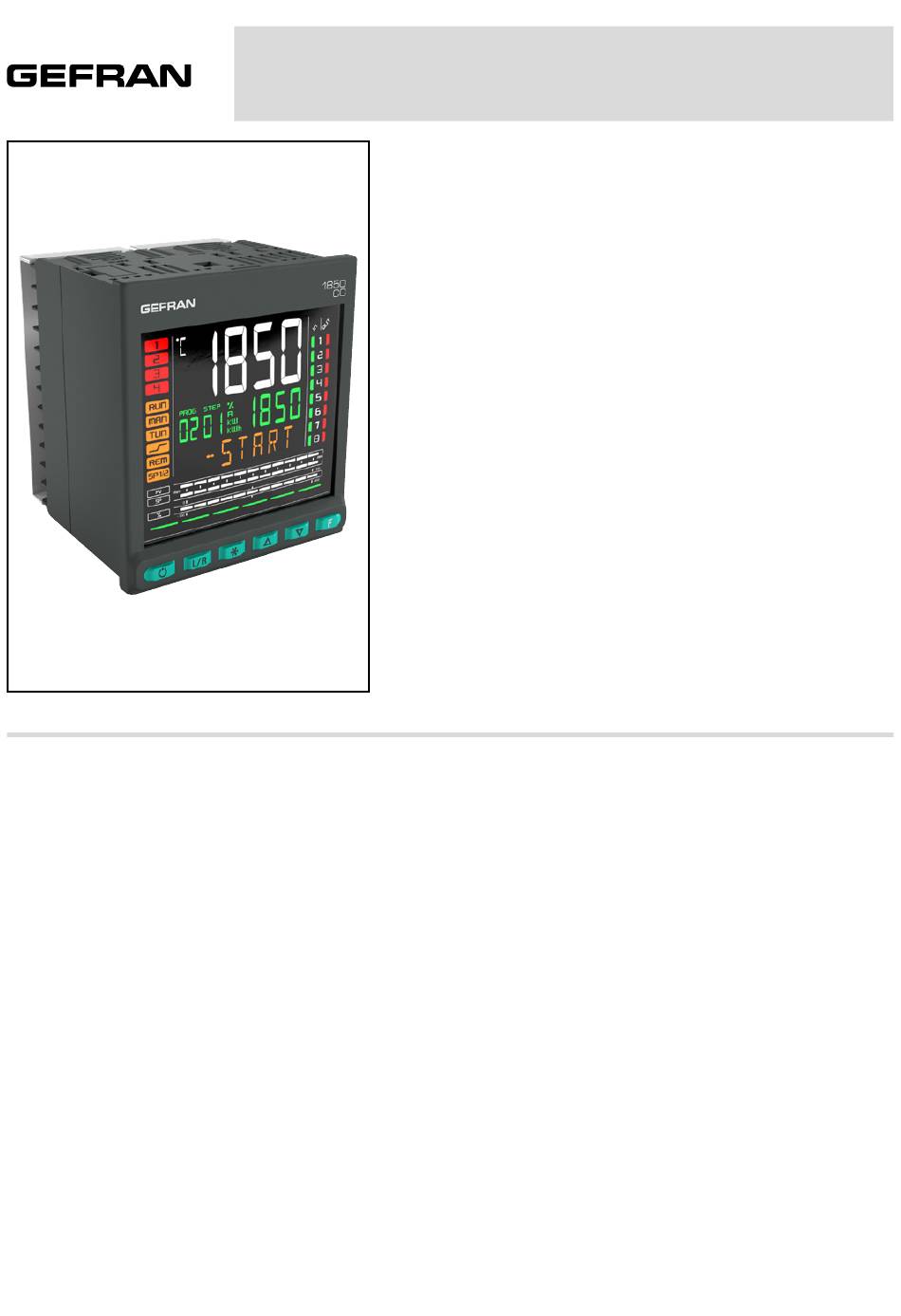

gefran 1850CC Bedienungsanleitung

Abmessungen 96 × 96 × 80 mm (1/4 DIN)
PROFIL
Bedienerschnittstelle
Großer hintergrundbeleuchteter LCD-Bild-
schirm mit hoher Sichtbarkeit und hohem
Kontrast. Zwei bis drei Displayreihen zeigen
Variablen, Sollwerte und scrollende alpha-
numerische Informationen von bis zu 75
konfigurierbaren Meldungen mit je 32 Zei-
chen an, wobei drei verschiedene Sprachen
gespeichert werden können. Die Auswahl
der Sprachen und der leicht verständlichen
Durchlauftexte bezüglich Diagnose, Alarme,
Prozessstatus lassen die Regler die Sprache
des jeweiligen Nutzers sprechen.
Steuerung
Aus den Signalen der Temperatur und der
Sauerstoffkonzentration berechnet der Reg-
ler das Kohlenstoffpotenzial der Ofenatmo-
sphäre.
Es ist möglich, den zweiten Temperatur-
LOOP zur Einstellung der Ofentemperatur
zu verwenden.
Das Gerät ermöglicht automatische oder
manuelle Reinigungszyklen des Zirkonium-
sensors (Burnoff).
Durch eine entsprechende 4-Punkt-Kalib-
rierung im Feld erfüllen die Regler die Anfor-
derungen der Norm AMS2750E und können
1850CC
PID-REGLER MIT 2 KANÄLEN 1/4 DIN
WICHTIGSTE EIGENSCHAFTEN
• Hochohmiger Eingang zur Ablesung des Zirkoniumsensors
• Einstellung des Kohlenstoffpotenzials und Taupunktmessung
• Burnoff-Verfahren zur Reinigung des Zirkoniumsensors, mit spezieller Alarmierung
zur Erkennung einer Fehlfunktion des Sensors
• Bedienerschnittstelle mit großem LCD-Display und drei konfigurierbaren Balken-
grafiken
• Konfigurierbare Diagnosedurchlaufmeldungen in der ausgewählten Sprache
• Vorbeugende Wartung, mit Stromzähler (kWh) und Lastumschaltung
• 32 logische Applikationsblöcke
• 8 mathematische Applikationsblöcke
• Timer, Sollwert-Programmierer und Algorithmen für die Steuerung der motori-
sierten Ventile
• Abgestuftes Tuning der Regelungsparameter
• Unterschiedliche Passwortniveaus
• Eingänge 3 und 1 bereits konfiguriert zum Auslesen des Zirkoniumsensors (3)
und des Thermoelements (1) zur Berechnung des Kohlenstoffpotenzials
• 2 PID-Kontrollschleifen
• 2 Sollwertprogrammierer (192 Schritte in 16 Programmen oder 12 Programme
mit je 16 festen Schritten)
• Relais-Ausgänge, Logikausgänge, analoge isolierte Ausgänge
• Serielle Kommunikationsschnittstelle RS485 in RTU-Modbus slave.
• Serielle RS485-Kommunikation im Modbus-RTU-Master zum Lesen/Schreiben
von Informationen zu Modbus-Slave-Geräten
• Ethernet Modbus TCP Kommunikation im Slave-Modus
• Webserver für den Zugriff per Browser auf geräteinterne Websites zur Überwa-
chung und Parametrierung
• Uhr/Wochenkalender mit RTC
• Kann von der Vorderseite herausgezogen und sofort ersetzt werden
• Genauigkeit 0,1%, Abtastzeit 60 ms
in Anwendungen eingesetzt werden, in de-
nen die NADCAP-Richtlinie erforderlich ist.
Easy-Konfiguration
Möglichkeit zur Erstellung eines eigenen
„Benutzermenüs" mit nur den für die An-
wendung notwendigen Parametern und
Passwortschutz.
Über PC und die Software GF_eXpress
kann die Konfiguration erweitert und können
Arbeitsrezepte erstellt werden ohne dass
die Regler dazu mit Spannung versorgt wer-
den müssen. In GF_eXpress können Sie für
jedes Menü und jeden Parameter festlegen,
was auf dem Regler angezeigt werden soll,
um stets ein Höchstmaß an Benutzerfreund-
lichkeit im Feld zu gewährleisten.
Es ist immer möglich, die Regler direkt im
Feld mit nur vier Tasten zu konfigurieren, die
mit leuchtenden Leds verbunden sind, die
als Rückmeldung der gedrückten Taste und
auch als Hinweis auf die entsprechenden
Vorgänge dienen. Bei Bedarf können die an-
fänglichen Werksparameter über die Tasta-
tur oder über das Softwaretool GF_eXpress
abgerufen werden.
Diagnose, vorbeugende Wartung und
Verbrauchsüberwachung
Die Diagnose des Zirkoniumsensors besteht
aus der Messung des Impedanzwertes und
der Reaktion des Sensors auf einen Kurz-
schluss des Spannungseingangs, um die
Signalwiederherstellungszeit zu überprüfen.
Außerdem gibt es eine Umfassende Diagno-
se nach Bruch oder fehlerhafte Verbindung
der Sonden, kompletter oder teilweiser
Bruch der Last, Variable außerhalb der Skala
und Anomalien des Regelungsrings. Zähler
für die Anzahl der Relaisschaltungen und
Komparatoren mit Alarmschwellen ermög-
lichen die Programmierung von vorbeugen-
den Wartungsmaßnahmen zum Austausch
verschlissener Aktoren. Zwei interne Ener-
giezähler, mit Alarmen für abnormale Abwei-
chungen, erfassen den Energieverbrauch in
kWh und die Kosten, was eine kontinuierli-
che Energieüberwachung ermöglicht.
Funktionale Applikationsblöcke
Zweiunddreißig logische Funktionsblöcke
AND, OR, Flip-Flops, Komparatoren, Zäh-
ler und Timer ermöglichen die Erstellung
von kundenspezifischen Logiksequenzen
für eine vollständige und flexible Maschi-
nensteuerung. Weitere acht mathemati-
sche Funktionsblöcke werden hinzugefügt,
um analoge Variablen zu verarbeiten und
Differenz-, Summen-, Multiplikations- und
Divisionsberechnungen, Mittelwert-, Major/
