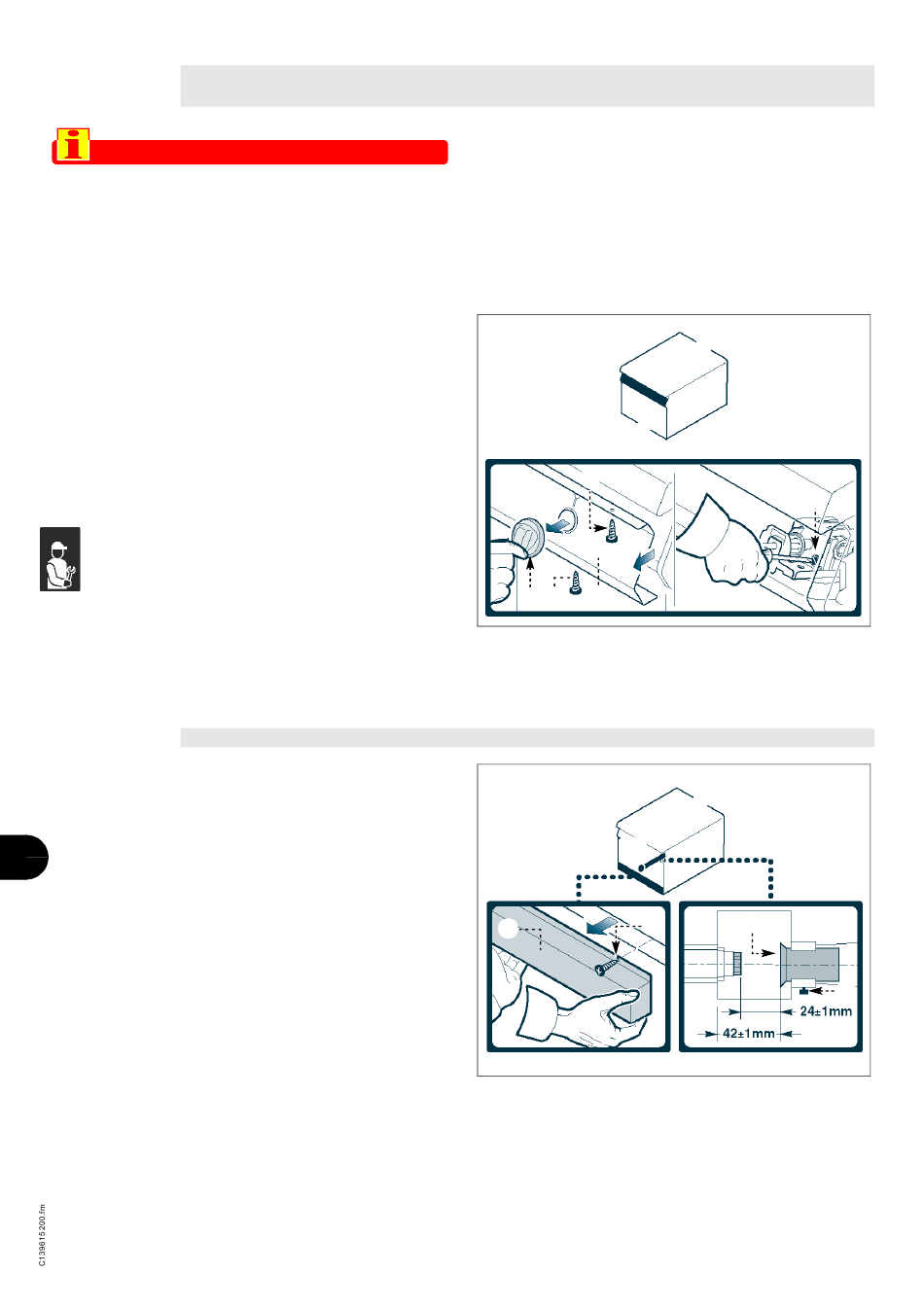

EINSTELLUNG DER KLEINSTELLUNG DES GASVENTILS

(BACKOFEN)
Wichtig
Diese Einstellung muss nur ausgeführt
werden, wenn die anzuschließende Gasart
von der Prüfgasart verschieden ist, d.h.
also im Anschluss an eine Gasumstellung
(siehe S. 21). Vor dieser Einstellung muss
Für diesen Vorgang in der angegebenen Weise
verfahren.
1 - Schließen Sie den Gaszufuhrhahn
2 - Den Schalter (A) abziehen.
3 - Drehen Sie die Schrauben (C) heraus und
montieren Sie die Blende (B) ab.
4 - Die Düse (D) herausziehen und durch die für
die verwendete Gasart geeignete Düse erset-
zen (siehe die Tabelle am Ende des Hand-
buchs).
5 - Die Einspritzdüse festschrauben.
6 - Versiegeln Sie die Schraube nach Ab-
schluss der Einstellung mit Lack.
7 - Abschließend die Bedienblende (B) und die
Schalter (A) wieder anbringen.
EINSTELLUNG DER PRIMÄRLUFT DES BACKOFENBRENNERS
IT
Für diesen Vorgang in der angegebenen Weise
verfahren.
GB
1 - Schließen Sie den Gaszufuhrhahn
2 - Drehen Sie die Schrauben (B) heraus und
montieren Sie die Blende (A) ab.
DE
3 - Die Klemmschraube (C) lockern.
4 - Die Buchse (D) auf dem in der Abbildung ange-
FR
gebenen Abstand am Anschlag positionieren.
5 - Die Schraube (C) anziehen.
6 - Nach beendetem Vorgang die Blende(A) wie-
ES
der anbringen.
