Vedi tabelle e "Scheda allacciamenti" in fondo al
manuale.
Anche se l'apparecchiatura è completa di tutti i di-
spositivi di sicurezza, in fase di installazione e allac-
ciamento essi dovranno, se necessario, essere
integrati con altri in modo da rispettare le leggi vi-
genti in materia.

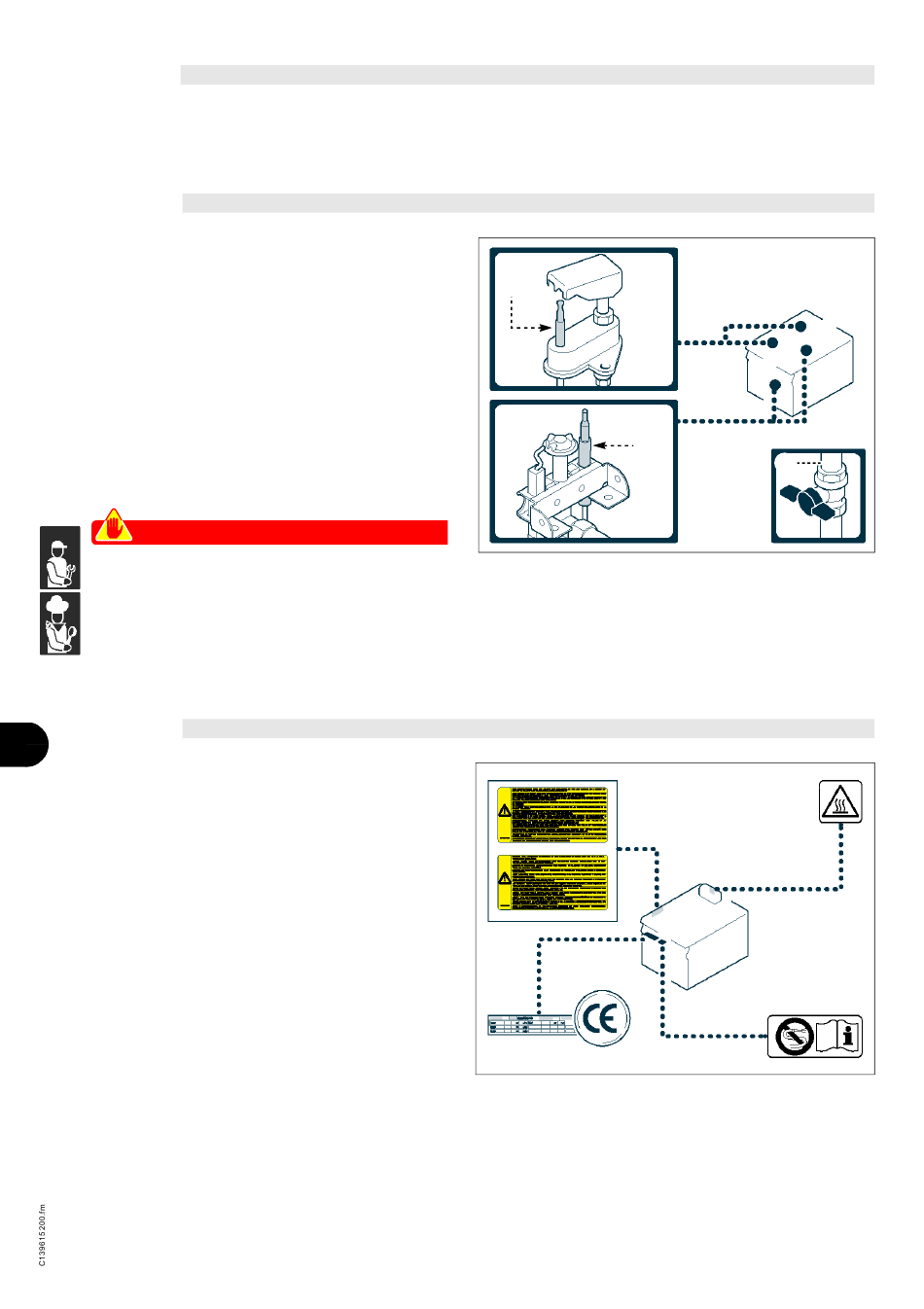

L'illustrazione indica la posizione dei dispositivi.
A)Rubinetto alimentazione gas: serve per aprire
e chiudere il collegamento alla linea di alimenta-
zione gas.
B)Termocoppia di sicurezza: blocca l'alimentazione
del gas in caso di spegnimento della fiamma.
Cautela - Avvertenza
Verificare quotidianamente che i disposi-
tivi di sicurezza siano perfettamente in-
stallati ed efficienti.
IT
IT
L'illustrazione indica la posizione dei segnali applicati.
A)Targa identificazione costruttore e apparec-
GB
GB
chiatura.
B)Pericolo generico: prima di effettuare qualsiasi tipo
DE
DE
di intervento, leggere attentamente il manuale.
C)Pericolo generico: durante il lavaggio dell'apparec-
FR
FR
chiatura non dirigere getti d'acqua in pressione sulle
parti interne.
ES
ES
D)Pericolo generico: richiama l'attenzione sul ri-
spetto delle norme. "Installare conformemente
alle normative in vigore ed utilizzare solo in am-
bienti bene areati".
E)Pericolo generico: richiama l'attenzione sul rispetto
delle norme. "Si declina ogni responsabilità per il
mancato rispetto delle norme di installazione e mes-
sa in funzione".
F) Pericolo di scottatura: attenzione alle superfici cal-
de.
Italiano
DATI TECNICI
DISPOSITIVI DI SICUREZZA
SEGNALI DI SICUREZZA E INFORMAZIONE
B
G
A
G)Marcatura CE: indica che l'apparecchiatura è con-
forme alla normativa.
- 6 -
B
A
IDM-39615200300.tif
D
E
C
IDM-39614600500.tif
F
B
