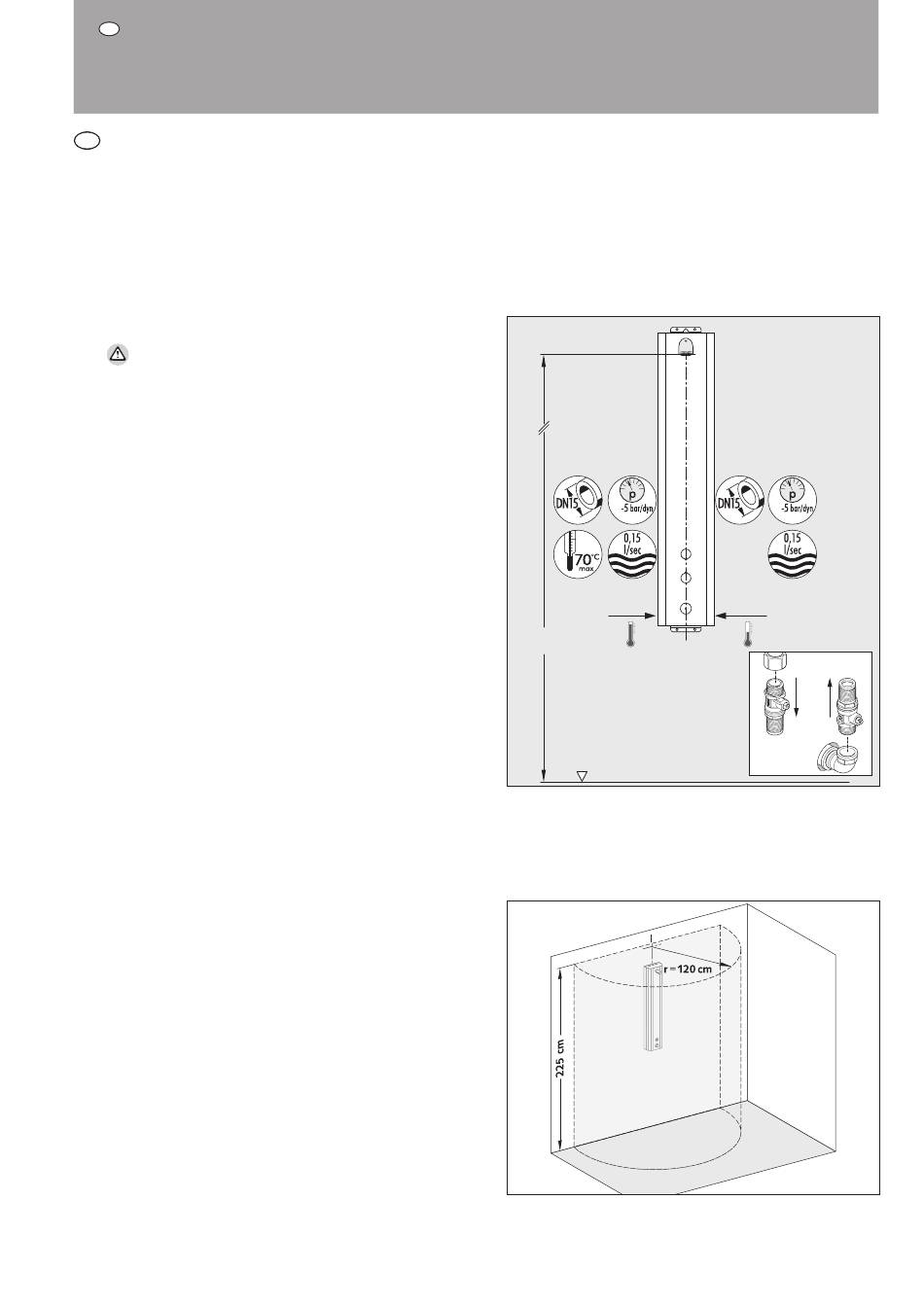

Installatie-instructies
NL
Technische gegevens:
NL
Werkdruk (min. - max.):
Debiet:
Temperatuur:
Temperatuur max.:
Drukverschil koud-warm-
water
Houd rekening met de stroomrichting van de afsluitkranen!
Installatie-instructies:
Men dient te zorgen voor voldoende dimensionering overeen-
komstig DIN 1988 deel 300, c.q. EN 806-3. De DIN 1988 deel
100 (Bescherming van het drinkwater, naleving van de drinkwater-
kwaliteit) en de EN 1717 (Bescherming tegen verontreiniging van
drinkwater in waterinstallaties) moeten in acht worden genomen.
Waterkwaliteiten:
De SCHELL douchekranen zijn geschikt voor toepassing in drink-
watersystemen volgens de drinkwaterverordening 2001. Binnen
in de kranen zitten gevoelige modules die tegen vuildeeltjes
en kalkaanslag beschermd moeten worden. Eventueel moeten
terugspoelfilters en ontkalkingsinstallaties (water vanaf 10° dH)
geïnstalleerd worden. Gebruik van de kranen met mineraalwater
waarvan de inhoudsstoffen neigen tot uitvlokken, of die bijzonder
agressief zijn voor metalen, is enkel na toestemming mogelijk.
Algemene montage-instructies:
Gebruik buismaterialen die corrosiebestendig zijn. Schroefdraad
alleen met goedgekeurde afdichtmiddelen afdichten. Toegestane
draaimomenten niet overschrijden!
Zelden gebruikte kranen:
Buizen zo leggen dat geen stagnerend water kan ontstaan (ring-
installatie). Eventueel achter kranen spoelkleppen installeren. Bij
gebruik na langere pauze het water weg laten lopen, zie advies
nationale milieudienst.
Bescherming tegen legionella:
Bij gevaar voor hoge legionellaconcentraties maatregelen conform
DVGW-werkblad (Duitse vereniging van gas- en waterbranche)
W 551 treffen.
Speciaal in acht nemen bij installaties voor personen met
immuniteitszwaktes.
Instructies bij de inbedrijfstelling:
Vóór inbedrijfstelling alle buizen spoelen overeenkomstig ZVSHK
werkblad. NEN EN 806-4. Elke kraan moet na de installatie een
drukproef ondergaan, de drukproef indien mogelijk met perslucht
uitvoeren.
Kranen met thermostaat:
De temperatuurinstelling van de thermostaat controleren, warm-
waterafsluiting (38 °C ± 1 K).
OPGELET: heet water kan na verwijderen van de borgschijf tot
verbrandingen leiden. Bij gebruik van de kranen voor personen die
bijzonder risico lopen (zorgsector, kinderdagverblijven) borgschijf
niet verwijderen. Thermostatische mengkranen hebben een be-
scherming tegen verbranding volgens EN 1111.
Kranen met temperatuurbegrenzing:
OPGELET: geen bescherming tegen verbranding! Temperatuur-
mengverhouding verandert bij hogere warmwatertemperaturen.
Eventueel centrale thermostaten inplannen.
Mengwatertemperaturen zonder thermostaat:
Bedrijfstemperaturen van de warmwatertoevoer zo kiezen dat
geen verbrandingsrisico kan ontstaan. Eventueel centrale thermos-
taten inplannen.
1,0 - 5,0 bar
9 l/min (drukonafhankelijk)
10 °C - 45 °C
(verbrandingsrisico in acht nemen)
70 °C
(kortstondig, bijv. voor handmatige,
thermische desinfectie)
OPGELET: verbrandingsgevaar!
≤ 1,0 bar.
Buitenplaatsing:
OPGELET:
Bij kans op vorst kraan leegmaken! Functionele componenten
demonteren of kraan met hitteband beschermen tegen bevriezen.
Opmerkingen over installatieruimte:
aanbevolen installatieafmetingen overeenkomstig de volgende
afbeelding in acht nemen.
De afmetingen moeten evt. aan de gebruikersbehoefte worden
aangepast (bijv. bij voorzieningen die hoofdzakelijk door kinderen
worden gebruikt).
1,0
1
/
AG
2
2,05 m
FFB
FFB: prefab vloer
Bij douches voor rolstoelgebruikers zorgen voor voldoende bewe-
gingsruimte. Douches in de zorgsector uitrusten met voldoende
vasthoudmogelijkheden.
Neem de beschermingsgraad volgens VDE 0100 in acht
SCHELL ‚Algemene installatievoorwaarden'
Van toepassing zijn de ‚Algemene installatievoorwaarden' van
SCHELL onder www.schell.eu -> Marketing/Service.
- 4 -
1,0
1
/
AG
2
