Poznámky k instalaci
CS

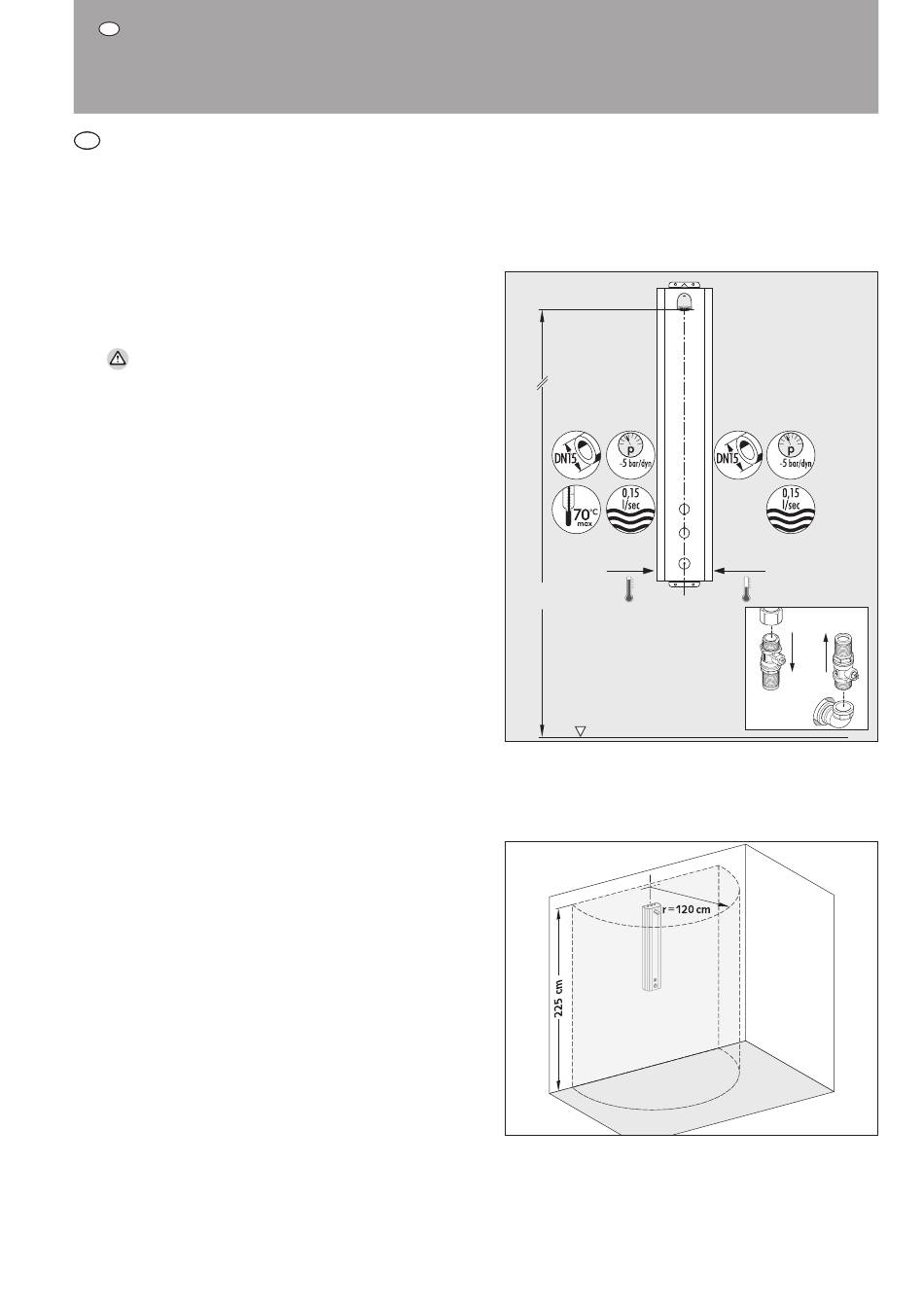

Technické údaje:
CS
Hydraulický tlak (min. - max.): 1,0 - 5,0 bar
Průtok sprchová hlavice
Teplota:
Teplota max.:
Rozdíl tlaků studená - teplá
voda
Dbejte na směr toku uzavíracích kulových kohoutů!
Poznámky k instalaci:
Musí být zajištěno dostatečné dimenzování dle DIN 1988 Část 300,
resp. EN 806-3. Je nutné respektovat normy DIN 1988 Část 100
(Ochrana pitné vody, dodržení kvality pitné vody) jakož i EN 1717
(Ochrana proti znečištění pitné vody ve vnitřních vodovodech).
Kvality vody:
Sprchové armatury SCHELL jsou vhodné pro použití v systémech
pitné vody podle vyhlášky o pitné vodě 2001. Podmíněno systémem
jsou v armaturách citlivé montážní celky, které musí být chráněny
před částicemi nečistot a vápennými usazeninami. Případně je
nutné nainstalovat filtr zpětného výplachu a odvápňovací zařízení
(voda od 10°dH). Provoz armatur s minerální vodou, obsahující
látky se sklonem k tvorbě vloček, nebo které jsou zvláště agresivní
vůči kovům, je možný jen po schválení.
Obecná montážní upozornění:
Používejte potrubí z nekorodujícího materiálu. Závity utěsňujte
jen schválenými těsnicími prostředky. Nepřekračujte povolené
utahovací momenty!
Zřídka používané armatury:
Vedení potrubí zvolte tak, aby nemohlo docházet ke vzniku stagnu-
jící vody (kruhová instalace). Případně za armatury umístěte vypla-
chovací ventily. Při používání po delší provozní pauze nechte vodu
odtéct, viz doporučení spolkového úřadu pro životní prostředí.
Ochrana proti legionelám:
V případě nebezpečí vysoké koncentrace legionel proveďte opatře-
ní v souladu s pracovním listem DVGW W 551.
Zvláštní pozor dávejte při instalaci pro osoby s oslabením imunity.
Poznámky při uvedení do provozu:
Před uvedením do provozu je nutné vypláchnout všechna potrubí
dle pracovního listu Centrálního svazu sanita, topení klimatizace,
DIN EN 806-4. Každá armatura musí být po instalaci podrobena
tlakové zkoušce, tlakovou zkoušku proveďte pokud možno tlako-
vým vzduchem.
Armatury s termostatem:
Je nutné zkontrolovat nastavení teploty termostatu, pojistku proti
horké vodě (38 °C ± 1 K).
POZOR: Teploty horké vody mohou způsobit po odejmutí
podložky opaření. Při použití armatur u zvláště ohrožených
osob (ošetřovatelká péče, mateřské školy) aretační podložku
neodstraňuite. Armatury s termostatem mají ochranu proti opaření
dle EN 1111.
Armatury s omezením teploty:
POZOR: Neobsahuje ochranu proti opaření. Poměr teploty smícha-
né vody se mění s výší teploty horké vody. V případě potřeby
zvážit možnost použití centrálních termostatů.
Armatury pro smíšenou vodu bez termostatu:
Je třeba volit provozní teplotu předmíchané vody tak, aby ne-
mohlo dojít k opaření. V případě potřeby zvážit možnost použití
centrálních termostatů.
9 l/min (nezávisle na tlaku)
10 °C - 45 °C
POZOR: nebezpečí opaření!
70 °C
(krátkodobě např. pro termickou
dezinfekci)
POZOR: nebezpečí opaření!
≤ 1,0 bar.
- 8 -
Venkovní použití:
POZOR: Při nebezpečí zamrznutí vody je třeba armaturu vyprázd-
nit a všechny funkční díly odmontovat, příp. celou armaturu obalit
ochrannou zateplující páskou.
Upozornění ohledně místa instalace:
Je nezbytné zohlednit doporučené rozměry instalace dle následují-
cího obrázku.
Rozměry je příp. nutné přizpůsobit požadavkům uživatele (např. V
zařízeních, která používají převážně děti).
1,0
1
/
AG
2
2,05 m
FFB
FFB: Horní hrana hotové podlahy
U sprch pro vozíčkáře zajistěte dostatek prostoru. Sprchy v oblasti
pečovatelství vybavte dostatkem možností přidržení.
Ochranná zóna dle VDE 0100
SCHELL „Obecné podmínky instalace"
Jsou platné „Obecné podmínky instalace" SCHELL na www.schell.eu
-> Marketing/servis.
1,0
1
/
AG
2
