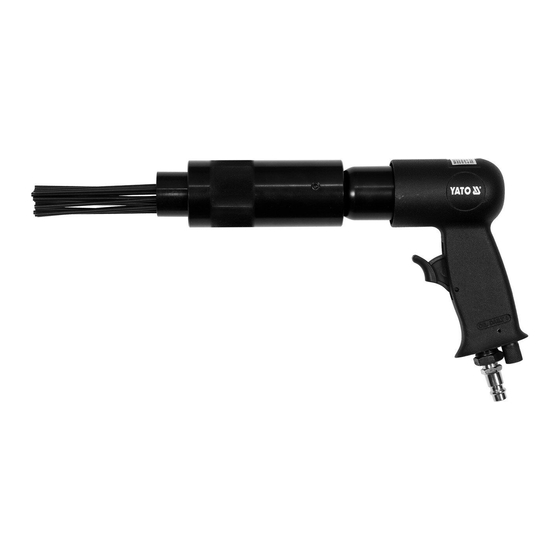

YATO YT-09910 Originalanleitung

Luft-nadel-scaler
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 14

Quicklinks

Diese Anleitung herunterladen
YT-09910
PNEUMATYCZNY MŁOTEK IGŁOWY
PL
AIR NEEDLE SCALER
GB
LUFT-NADEL-SCALER
D
ПНЕВМАТИЧЕСКИЙ ИГОЛЬЧАТЫЙ ОТБОЙНИК
RUS
ПНЕВМАТИЧНИЙ ГОЛЧАСТИЙ ВІДБІЙНИК
UA
PNEUMATINĖ PLAKTUKINĖ ADATA
LT
PNEIMATISKAIS ĀMURS ADATU
LV
VZDUCHOVÝ JEHLOVÝ ŠKRABÁK
CZ
VZDUCHOVÝ IHLOVÝ ŠKRABÁK
SK
PNEUMATIKUS TŰS ROZSDALEVERŐ
H
PISTOL PNEUMATIC DE CURĂȚAT CU ACE
RO
LIMPIADOR DE AGUJAS NEUMÁTICAS
E
DÉROUILLEUR DÉCAPEUR PNEUMATIQUE
F
SCROSTATORE PNEUMATICO AD AGHI
I
PNEUMATISCHE NAALDBIKHAMER
NL
ΑΕΡΟΣΦΥΡΟ ΜΕ ΒΕΛΟΝΕΣ
GR
I N S T R U K C J A
O R Y G I N A L N A
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für YATO YT-09910

Inhaltszusammenfassung für YATO YT-09910

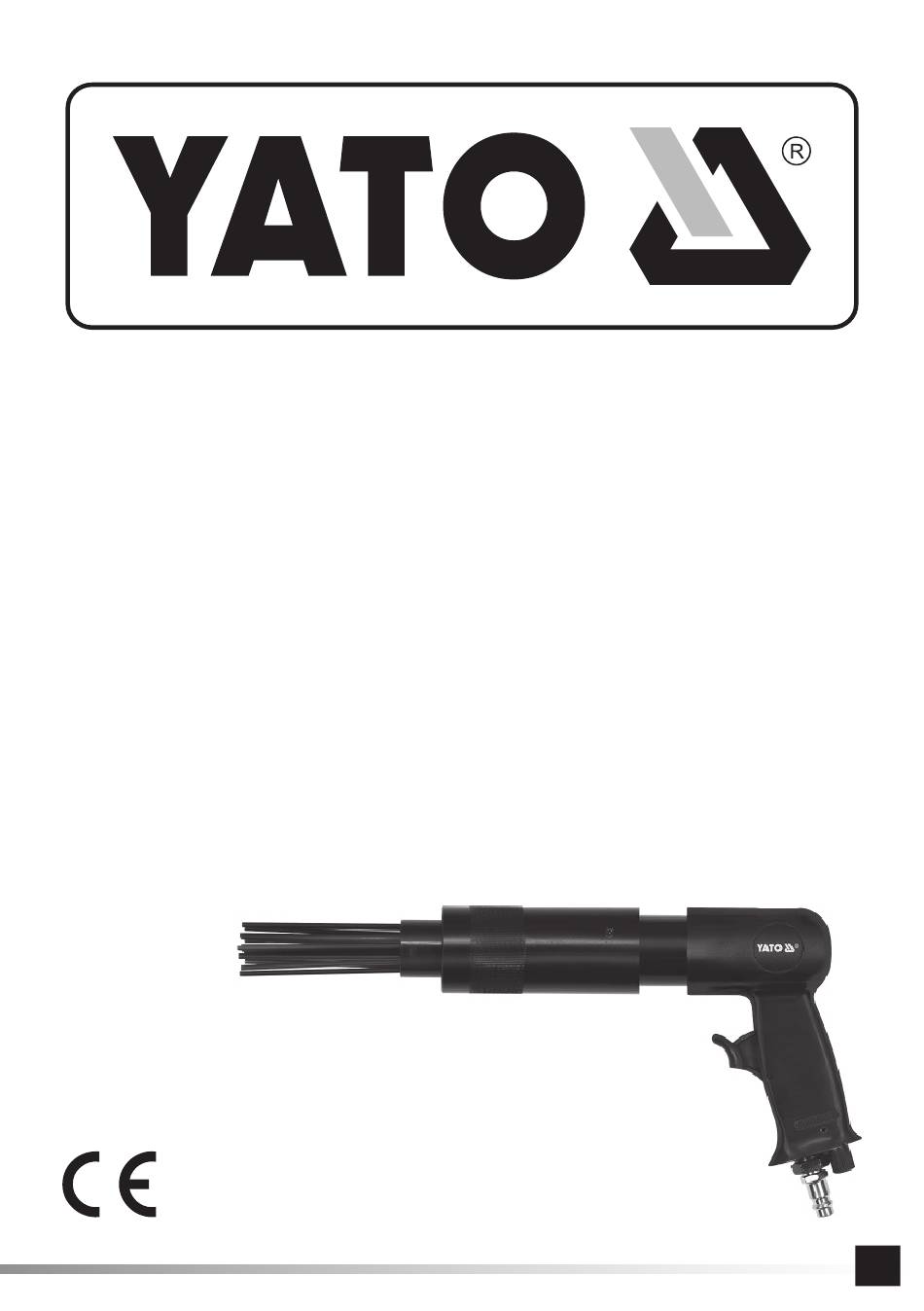

  • Seite 1 YT-09910 PNEUMATYCZNY MŁOTEK IGŁOWY AIR NEEDLE SCALER LUFT-NADEL-SCALER ПНЕВМАТИЧЕСКИЙ ИГОЛЬЧАТЫЙ ОТБОЙНИК ПНЕВМАТИЧНИЙ ГОЛЧАСТИЙ ВІДБІЙНИК PNEUMATINĖ PLAKTUKINĖ ADATA PNEIMATISKAIS ĀMURS ADATU VZDUCHOVÝ JEHLOVÝ ŠKRABÁK VZDUCHOVÝ IHLOVÝ ŠKRABÁK PNEUMATIKUS TŰS ROZSDALEVERŐ PISTOL PNEUMATIC DE CURĂȚAT CU ACE LIMPIADOR DE AGUJAS NEUMÁTICAS DÉROUILLEUR DÉCAPEUR PNEUMATIQUE...
