SMAROWNICA PNEUMATYCZNA
PL
PNEUMATIC GREASE GUN
EN
DRUCKLUFT-SCHMIERVORRICHTUNG
DE
СОЛИДОЛОНАГНЕТАТЕЛЬ
RU
СОЛІДОЛОНАГНІТАЧ
UA
PNEUMATINĖ TEPALINĖ
LT
PNEIMATISKĀ EĻĻOŠANAS IERĪCE
LV
PNEUMATICKÝ MAZACÍ LIS
CZ
PNEUMATICKÝ MAZACÍ LIS
SK
PNEUMATIKUS ZSÍRZÓ
HU
PISTOL PNEUMATIC DE GRESARE
RO
LUBRICADOR NEUMÁTICO
ES
LUBRIFICATEUR PNEUMATIQUE
FR
LUBRIFICATORE PNEUMATICO
IT
PNEUMATISCH SMEERAPPARAAT
NL
ΓΡΑΣΑΔΟΡΟΣ ΑΕΡΟΣ
GR
I N S T R U K C J A
YT-07068
YT-07069
O R Y G I N A L N A
YT-07068
YT-07069
1
Werbung
Verwandte Anleitungen für YATO YT-07068
Inhaltszusammenfassung für YATO YT-07068

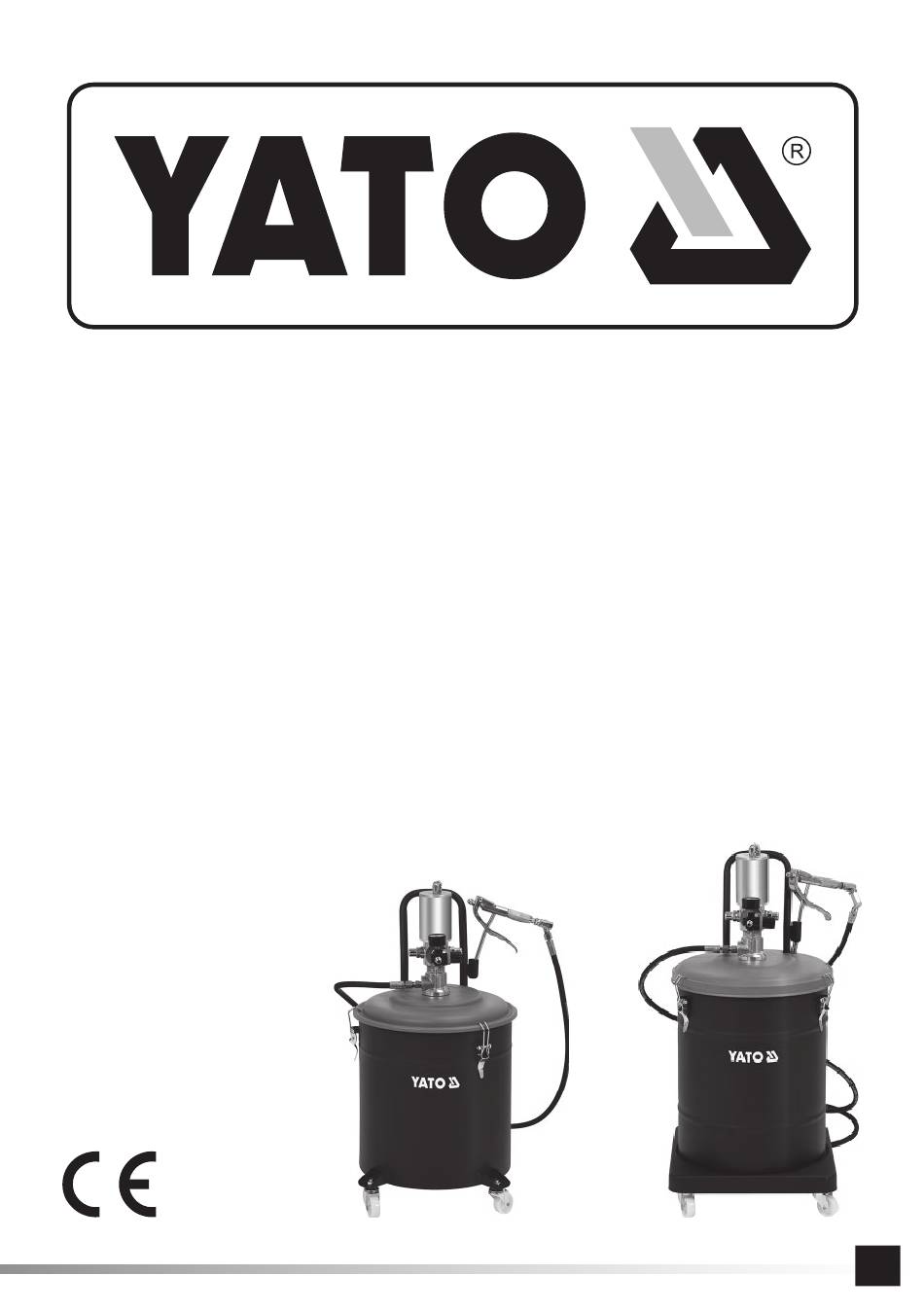

- Seite 1 YT-07068 SMAROWNICA PNEUMATYCZNA PNEUMATIC GREASE GUN YT-07069 DRUCKLUFT-SCHMIERVORRICHTUNG СОЛИДОЛОНАГНЕТАТЕЛЬ СОЛІДОЛОНАГНІТАЧ PNEUMATINĖ TEPALINĖ PNEIMATISKĀ EĻĻOŠANAS IERĪCE PNEUMATICKÝ MAZACÍ LIS PNEUMATICKÝ MAZACÍ LIS PNEUMATIKUS ZSÍRZÓ PISTOL PNEUMATIC DE GRESARE LUBRICADOR NEUMÁTICO LUBRIFICATEUR PNEUMATIQUE LUBRIFICATORE PNEUMATICO PNEUMATISCH SMEERAPPARAAT ΓΡΑΣΑΔΟΡΟΣ ΑΕΡΟΣ YT-07068 YT-07069 I N S T R U K C J A...
