Bohrwerkzeuge - Siemens SINUMERIK 840D Programmieren/Einrichten

2
Werkzeuge
2.2 Werkzeugstammdaten
MMC103

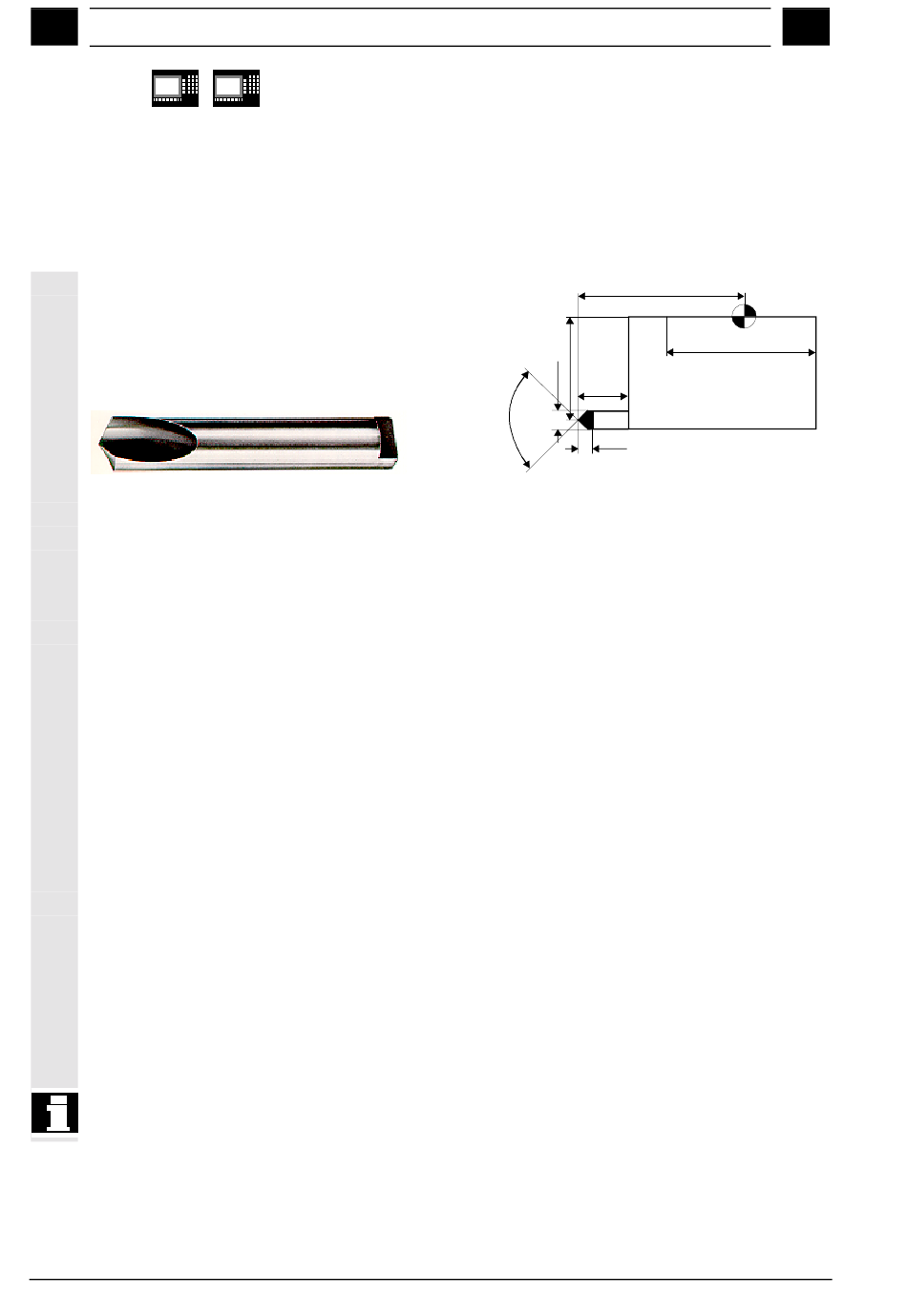

2.2.7 Bohrwerkzeuge

ANBOHRER
BOHRER
SENKER
ZENTRIERBOHRER
2-42
PCU 50
Für Bohrer, Senker und Reibahlen der nachstehenden
Werkzeuggruppen sind die angegebenen Daten relevant:
• Drehrichtung: 4/3 (entspricht M04/M03)
• Kollisionsmaß KK:
• Werkzeugdurchmesser D1:
• Werkzeugwinkel W1 (Spitzenwinkel):
• max. Bohrtiefe T1:
• Übersetzungsverhältnis: = 0: starres Werkzeug
• Montage/Einspannwinkel: 180° für Hauptspindel
• Vermessungsquadrant: (nicht relevant)
Hier werden ergänzend zum Anbohrer benötigt:
• (kleiner) Werkzeugdurchmesser D1:
• (großer) Werkzeugdurchmesser D2:
• Werkzeugwinkel W1 (Spitzenwinkel):
• Werkzeugwinkel W2 (zu D2):
• max. Bohrtiefe T1 (zu D1):
• max. Bohrtiefe T2 (zu D2):
Für angetriebene Werkzeuge (C-Achsbearbeitung) muß für das
Übersetzungsverhältnis ein Wert ≠ 0 eingegeben werden.
X
D1
KK
W1
T1
≠ 0: angetriebenes Werkzeug
360° für Gegenspindel
SINUMERIK 840D/810D AutoTurn Programmieren/Einrichten (AUP) - Ausgabe 02.02
2
02.02
Z
DH
