FI

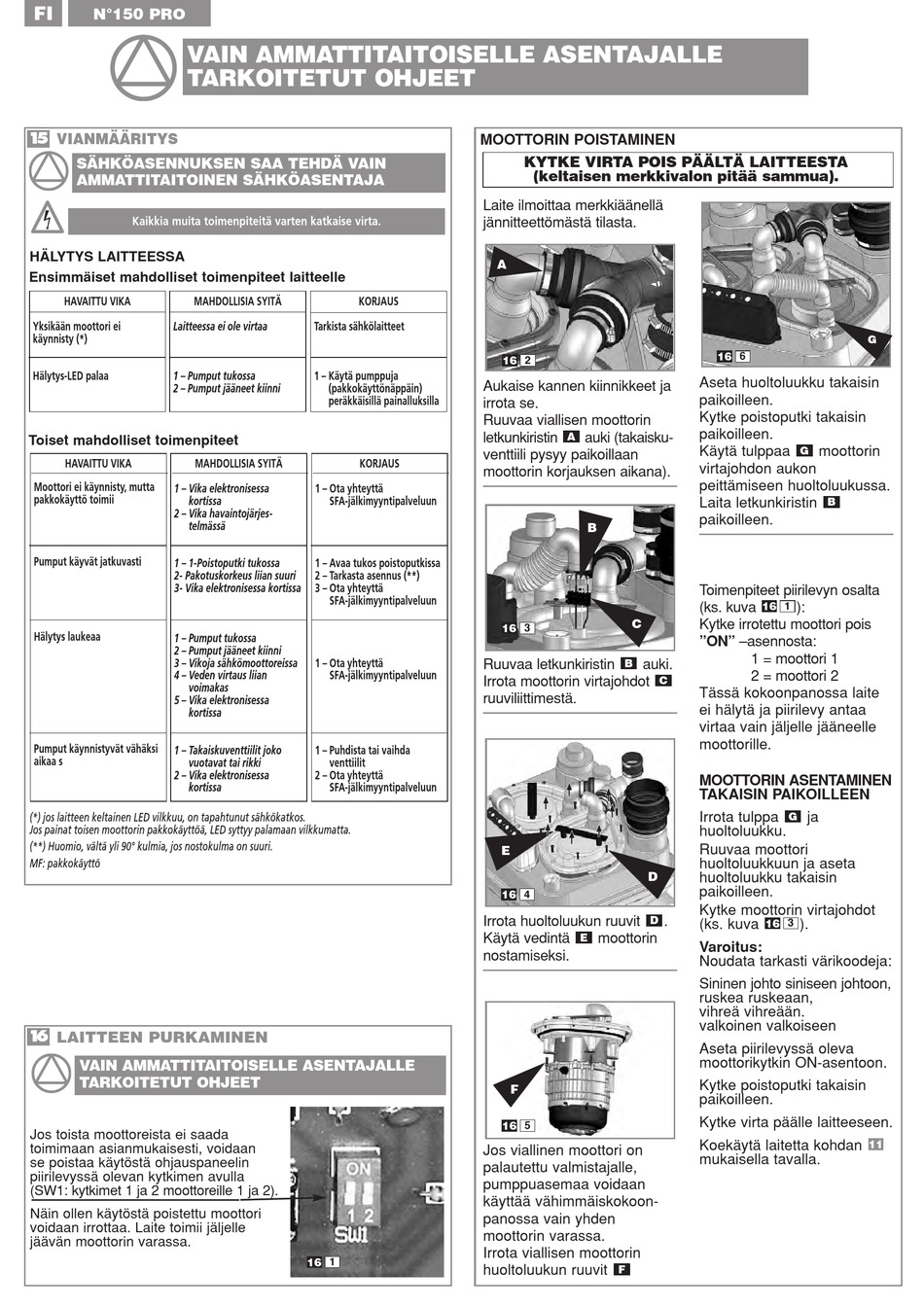

N°150 PRO
VAIN AMMATTITAITOISELLE ASENTAJALLE
TARKOITETUT OHJEET
1 5
VIANMÄÄRITYS
SÄHKÖASENNUKSEN SAA TEHDÄ VAIN
AMMATTITAITOINEN SÄHKÖASENTAJA
Kaikkia muita toimenpiteitä varten katkaise virta.
HÄLYTYS LAITTEESSA
Ensimmäiset mahdolliset toimenpiteet laitteelle
HAVAITTU VIKA
MAHDOLLISIA SYITÄ
Laitteessa ei ole virtaa
Yksikään moottori ei
käynnisty (*)
1 – Pumput tukossa
Hälytys-LED palaa
2 – Pumput jääneet kiinni
Toiset mahdolliset toimenpiteet
HAVAITTU VIKA
MAHDOLLISIA SYITÄ
Moottori ei käynnisty, mutta
1 – Vika elektronisessa
pakkokäyttö toimii
kortissa
2 – Vika havaintojärjes-
telmässä
Pumput käyvät jatkuvasti
1 – 1-Poistoputki tukossa
2- Pakotuskorkeus liian suuri
3- Vika elektronisessa kortissa
Hälytys laukeaa
1 – Pumput tukossa
2 – Pumput jääneet kiinni
3 – Vikoja sähkömoottoreissa
4 – Veden virtaus liian
voimakas
5 – Vika elektronisessa
kortissa
Pumput käynnistyvät vähäksi
1 – Takaiskuventtiilit joko
aikaa s
vuotavat tai rikki
2 – Vika elektronisessa
kortissa
(*) jos laitteen keltainen LED vilkkuu, on tapahtunut sähkökatkos.
Jos painat toisen moottorin pakkokäyttöä, LED syttyy palamaan vilkkumatta.
(**) Huomio, vältä yli 90° kulmia, jos nostokulma on suuri.
MF: pakkokäyttö
1 6
LAITTEEN PURKAMINEN
VAIN AMMATTITAITOISELLE ASENTAJALLE
TARKOITETUT OHJEET
Jos toista moottoreista ei saada
toimimaan asianmukaisesti, voidaan
se poistaa käytöstä ohjauspaneelin
piirilevyssä olevan kytkimen avulla
(SW1: kytkimet 1 ja 2 moottoreille 1 ja 2).
Näin ollen käytöstä poistettu moottori
voidaan irrottaa. Laite toimii jäljelle
jäävän moottorin varassa.
MOOTTORIN POISTAMINEN
KORJAUS
Tarkista sähkölaitteet
1 – Käytä pumppuja
(pakkokäyttönäppäin)
peräkkäisillä painalluksilla
KORJAUS
1 – Ota yhteyttä
SFA-jälkimyyntipalveluun
1 – Avaa tukos poistoputkissa
2 – Tarkasta asennus (**)
3 – Ota yhteyttä
SFA-jälkimyyntipalveluun
1 – Ota yhteyttä
SFA-jälkimyyntipalveluun
1 – Puhdista tai vaihda
venttiilit
2 – Ota yhteyttä
SFA-jälkimyyntipalveluun
16
1
KYTKE VIRTA POIS PÄÄLTÄ LAITTEESTA
(keltaisen merkkivalon pitää sammua).
Laite ilmoittaa merkkiäänellä
jännitteettömästä tilasta.
A
16
2
Aukaise kannen kiinnikkeet ja
irrota se.
Ruuvaa viallisen moottorin
letkunkiristin
auki (takaisku-
A
venttiili pysyy paikoillaan
moottorin korjauksen aikana).
B
C
3
16
Ruuvaa letkunkiristin
auki.
B
Irrota moottorin virtajohdot
ruuviliittimestä.
E
D
16
4
Irrota huoltoluukun ruuvit
D
Käytä vedintä
moottorin
E
nostamiseksi.
F
16
5
Jos viallinen moottori on
palautettu valmistajalle,
pumppuasemaa voidaan
käyttää vähimmäiskokoon-
panossa vain yhden
moottorin varassa.
Irrota viallisen moottorin
huoltoluukun ruuvit
F
16
6
Aseta huoltoluukku takaisin
paikoilleen.
Kytke poistoputki takaisin
paikoilleen.
Käytä tulppaa
moottorin
G
virtajohdon aukon
peittämiseen huoltoluukussa.
Laita letkunkiristin
B
paikoilleen.
Toimenpiteet piirilevyn osalta
(ks. kuva
):
16
1
Kytke irrotettu moottori pois
"ON" –asennosta:
1 = moottori 1
2 = moottori 2
C
Tässä kokoonpanossa laite
ei hälytä ja piirilevy antaa
virtaa vain jäljelle jääneelle
moottorille.
MOOTTORIN ASENTAMINEN
TAKAISIN PAIKOILLEEN
Irrota tulppa
ja
G
huoltoluukku.
Ruuvaa moottori
huoltoluukkuun ja aseta
huoltoluukku takaisin
paikoilleen.
Kytke moottorin virtajohdot
.
(ks. kuva
3
).
16
Varoitus:
Noudata tarkasti värikoodeja:
Sininen johto siniseen johtoon,
ruskea ruskeaan,
vihreä vihreään.
valkoinen valkoiseen
Aseta piirilevyssä oleva
moottorikytkin ON-asentoon.
Kytke poistoputki takaisin
paikoilleen.
Kytke virta päälle laitteeseen.
Koekäytä laitetta kohdan
mukaisella tavalla.
G
11
