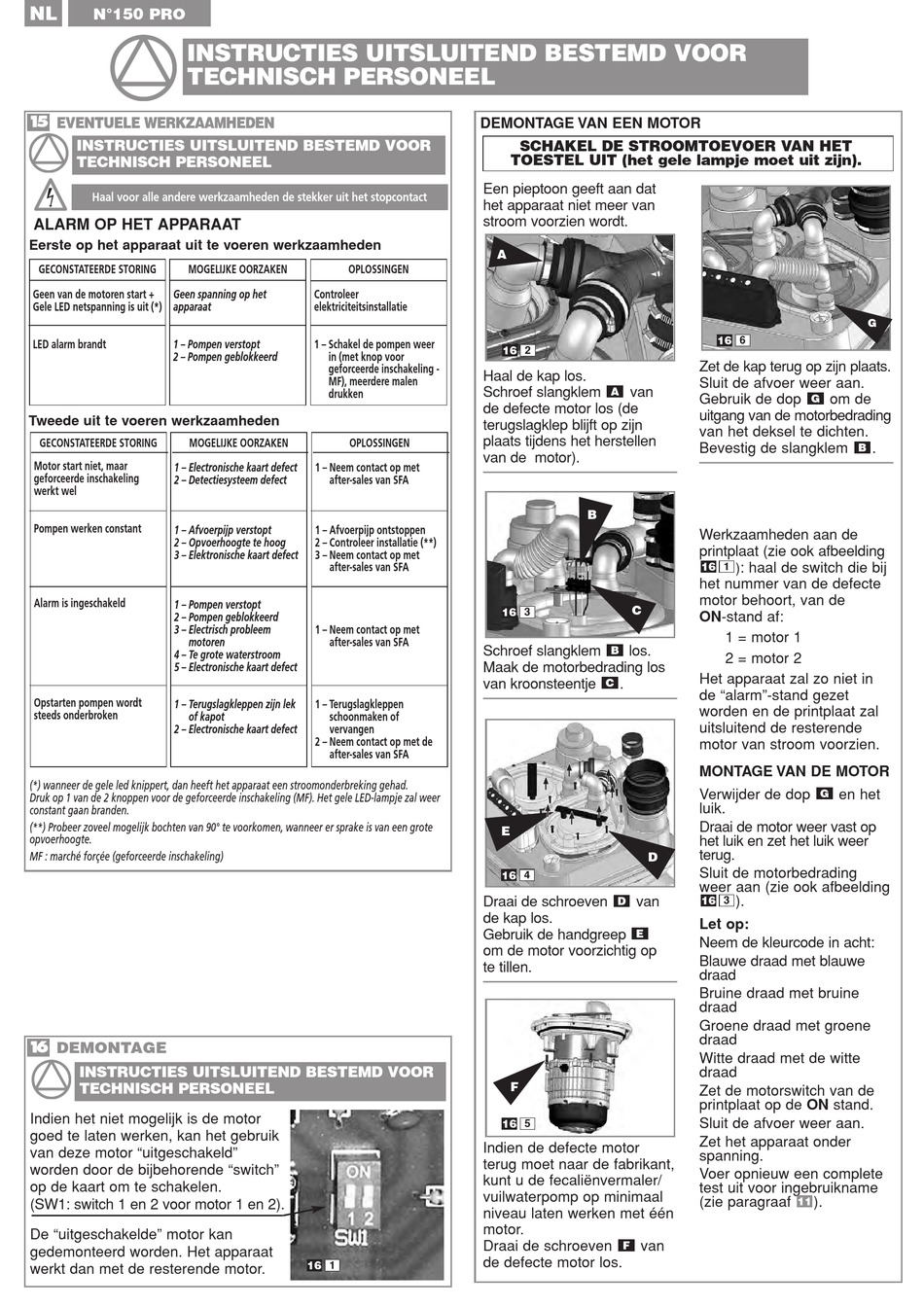

N°150 PRO
INSTRUCTIES UITSLUITEND BESTEMD VOOR
TECHNISCH PERSONEEL
1 5
EVENTUELE WERKZAAMHEDEN
INSTRUCTIES UITSLUITEND BESTEMD VOOR
TECHNISCH PERSONEEL
Haal voor alle andere werkzaamheden de stekker uit het stopcontact
ALARM OP HET APPARAAT
Eerste op het apparaat uit te voeren werkzaamheden
GECONSTATEERDE STORING
MOGELIJKE OORZAKEN
Geen van de motoren start +
Geen spanning op het
Gele LED netspanning is uit (*)
apparaat
1 – Pompen verstopt
LED alarm brandt
2 – Pompen geblokkeerd
Tweede uit te voeren werkzaamheden
GECONSTATEERDE STORING
MOGELIJKE OORZAKEN
Motor start niet, maar
1 – Electronische kaart defect
geforceerde inschakeling
2 – Detectiesysteem defect
werkt wel
Pompen werken constant
1 – Afvoerpijp verstopt
2 – Opvoerhoogte te hoog
3 – Elektronische kaart defect
Alarm is ingeschakeld
1 – Pompen verstopt
2 – Pompen geblokkeerd
3 – Electrisch probleem
motoren
4 – Te grote waterstroom
5 – Electronische kaart defect
Opstarten pompen wordt
1 – Terugslagkleppen zijn lek
steeds onderbroken
of kapot
2 – Electronische kaart defect
(*) wanneer de gele led knippert, dan heeft het apparaat een stroomonderbreking gehad.
Druk op 1 van de 2 knoppen voor de geforceerde inschakeling (MF). Het gele LED-lampje zal weer
constant gaan branden.
(**) Probeer zoveel mogelijk bochten van 90° te voorkomen, wanneer er sprake is van een grote
opvoerhoogte.
MF : marché forçée (geforceerde inschakeling)
1 6
DEMONTAGE
INSTRUCTIES UITSLUITEND BESTEMD VOOR
TECHNISCH PERSONEEL
Indien het niet mogelijk is de motor
goed te laten werken, kan het gebruik
van deze motor "uitgeschakeld"
worden door de bijbehorende "switch"
op de kaart om te schakelen.
(SW1: switch 1 en 2 voor motor 1 en 2).
De "uitgeschakelde" motor kan
gedemonteerd worden. Het apparaat
werkt dan met de resterende motor.
DEMONTAGE VAN EEN MOTOR
OPLOSSINGEN
Controleer
elektriciteitsinstallatie
1 – Schakel de pompen weer
in (met knop voor
geforceerde inschakeling -
MF), meerdere malen
drukken
OPLOSSINGEN
1 – Neem contact op met
after-sales van SFA
1 – Afvoerpijp ontstoppen
2 – Controleer installatie (**)
3 – Neem contact op met
after-sales van SFA
1 – Neem contact op met
after-sales van SFA
1 – Terugslagkleppen
schoonmaken of
vervangen
2 – Neem contact op met de
after-sales van SFA
16
1
SCHAKEL DE STROOMTOEVOER VAN HET
TOESTEL UIT (het gele lampje moet uit zijn).
Een pieptoon geeft aan dat
het apparaat niet meer van
stroom voorzien wordt.
A
2
16
Haal de kap los.
Schroef slangklem
van
A
de defecte motor los (de
terugslagklep blijft op zijn
plaats tijdens het herstellen
van de motor).
B
C
3
16
Schroef slangklem
los.
B
Maak de motorbedrading los
van kroonsteentje
.
C
E
D
4
16
Draai de schroeven
van
D
de kap los.
Gebruik de handgreep
E
om de motor voorzichtig op
te tillen.
F
16
5
Indien de defecte motor
terug moet naar de fabrikant,
kunt u de fecaliënvermaler/
vuilwaterpomp op minimaal
niveau laten werken met één
motor.
Draai de schroeven
van
F
de defecte motor los.
G
16
6
Zet de kap terug op zijn plaats.
Sluit de afvoer weer aan.
Gebruik de dop
om de
G
uitgang van de motorbedrading
van het deksel te dichten.
Bevestig de slangklem
.
B
Werkzaamheden aan de
printplaat (zie ook afbeelding
: haal de switch die bij
16
1
)
het nummer van de defecte
motor behoort, van de
ON-stand af:
1 = motor 1
2 = motor 2
Het apparaat zal zo niet in
de "alarm"-stand gezet
worden en de printplaat zal
uitsluitend de resterende
motor van stroom voorzien.
MONTAGE VAN DE MOTOR
Verwijder de dop
en het
G
luik.
Draai de motor weer vast op
het luik en zet het luik weer
terug.
Sluit de motorbedrading
weer aan (zie ook afbeelding
).
16
3
Let op:
Neem de kleurcode in acht:
Blauwe draad met blauwe
draad
Bruine draad met bruine
draad
Groene draad met groene
draad
Witte draad met de witte
draad
Zet de motorswitch van de
printplaat op de ON stand.
Sluit de afvoer weer aan.
Zet het apparaat onder
spanning.
Voer opnieuw een complete
test uit voor ingebruikname
(zie paragraaf
).
11
