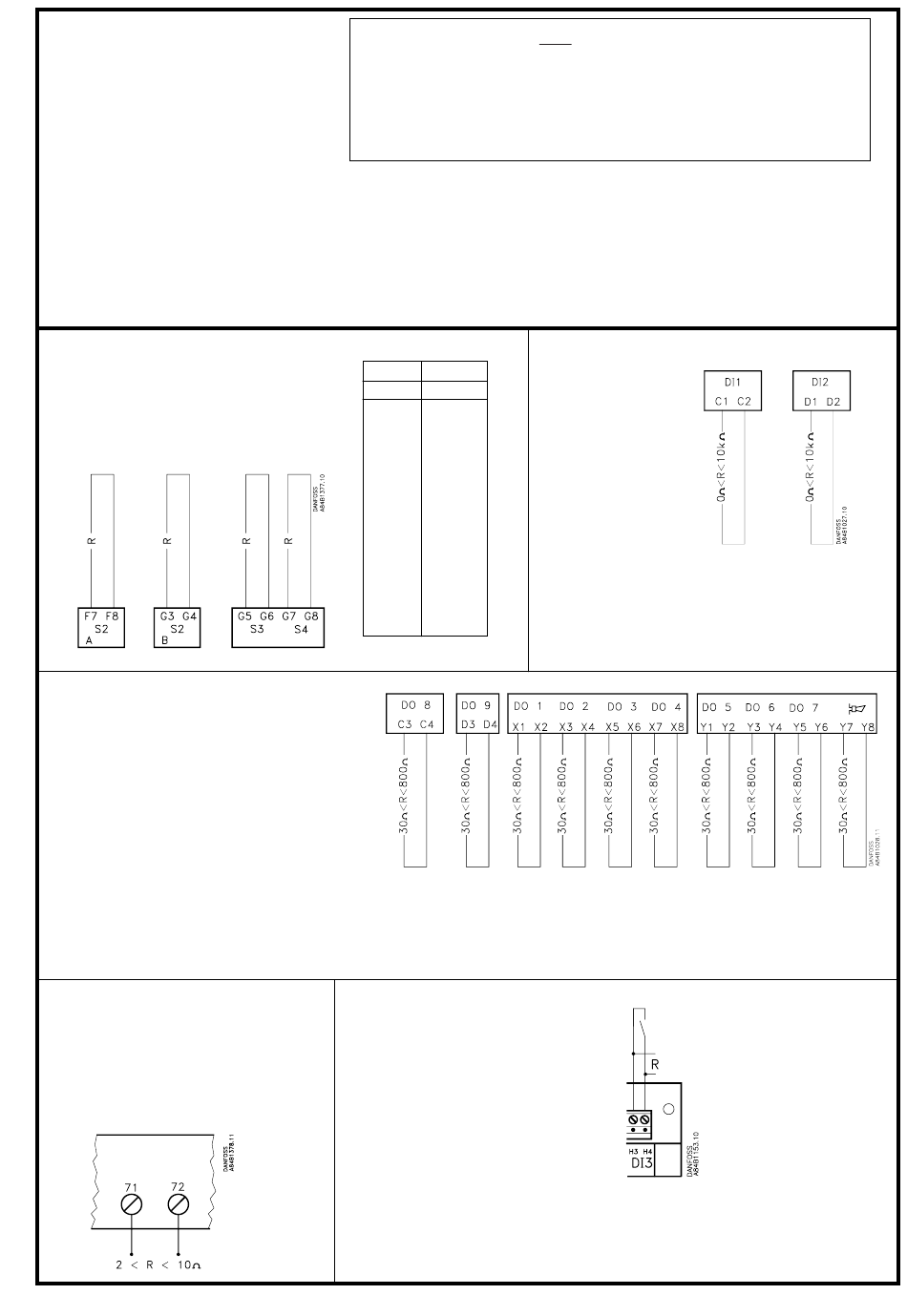

Kontrol af ledningstilslutning (checkliste)
Connection checklist
Prüfung der elektrischen Verdrahtung
Vérification des raccordements
Verificacion de conexiones
Med et ohm-meter kontrolleres forbindelsen mellem terminalerne.
The connection between the terminals must be measured with an ohm-meter.
Mit einem Widerstands-Meßgerät wird der Anschluß zwischen den Klemmen kontrolliert.
Contrôler la connexion entre bornes avec un ohmmètre.
Las conexiones entre los terminales se deben medir con un polimetro (medir ohmios).
1)
Følertilslutning
Sensors
Fühleranschluß
Raccordement des capteurs
Sensores
3)
Relætilslutninger
Relay connections
Relaisanschlüsse
Raccordements de relais
Conexiones de relés
Kontroller at udgangene ikke er kortsluttede
Check the outlets, they must not be short-circuited
Überprüfen, daß die Ausgänge nicht kurzgeschlossen sind
S'assurer que les sorties ne sont pas court-circuitées
Revisar las salidas, estas no deben estar puenteadas
4)
AKV-ventilens tilslutning
Connection of AKV-valve
Anschluß des AKV Ventils
Raccordement du détendeur AKV
Conexion de la valvula AKV
AKC 24W2
Forsyningsspænding skal være afbrudt!
Voltage supply must be cutout!
Bei Prüfung Spannungsversorgung ausschalten!
Toujours s'assurer que la tension d'alimentation est coupée!
La alimentacion debe estar cortada!
S1-S4
°C
-30
-25
-20
-15
-10
-5
0
5
10
15
20
25
30
Approx. 4 ohm/K
5)
Afbryder for regulering
Force closing
Ausschaltung für die Regelung
Interrupteur pour régulation
Cierre forzado
R < 10 ohm:
R > 2 kohm:
Instructions RI.1J.Y4.53 © Danfoss 05/2001
2)
R
Digitale indgange
Ohm
Digital inputs
882
Digitale Eingänge
802
Entrées digitales
921
Entradas digitales
941
961
980
1000
1020
1039
1059
1078
1097
1117
Regulering / Regulation / Regelung / Avec régulation / Regulacion
Regulering stoppet / Regulation stopped / Regelung gestoppt
Sans régulation / Regulacion parada
7
