Nettilslutning
Supply
Netzanschluß
Réseau
Alimentación

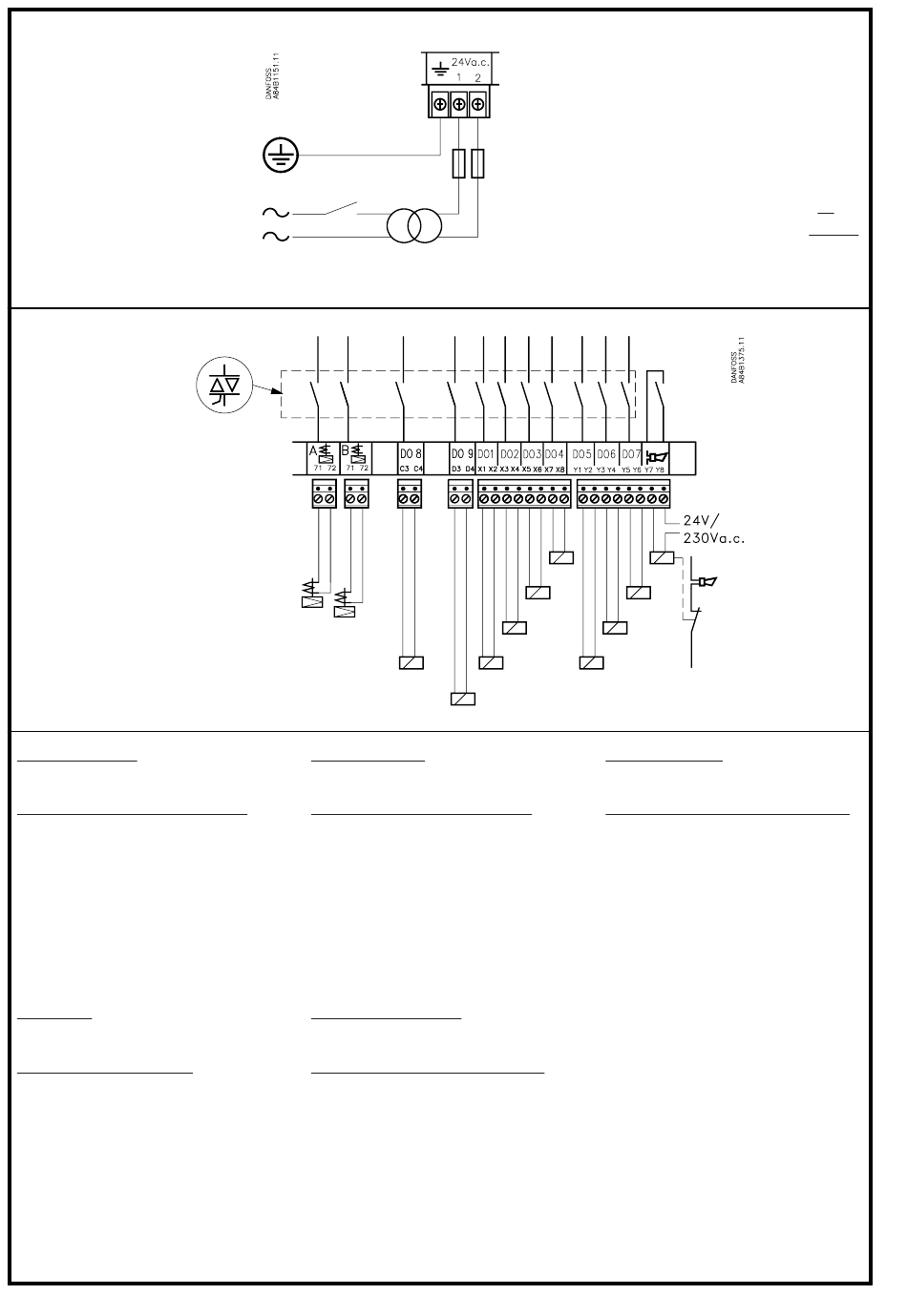

Udgange
Outputs
Ausgänge
Sorties
Salidas
!! 24 V~
Ekspansionsventil
A: AKV-ventil, gennemløb A
B: AKV-ventil, gennemløb B
ON/OFF udgange (Digital outputs)
DO 1-9:
Relætilslutning
Alarm (Y7-Y8): Alarmrelætilslutning
Advarsel!
Kortslutning af en udgang medfører
øjeblikkelig ødelæggelse af udgangen
(triacen).
Détendeur:
A: AKV pour circuit A
B: AKV pour circuit B
Sorties tout/rien (digitales)
DO 1-9:
sorties relais
Alarme (Y7-Y8): sortie relais d'alarme
Attention!
Le court-circuitage d'une sortie aura
pour effet immédiat la détérioration de
la sortie (triac).
2
Expansion valve:
A: AKV valve, circuit A
B: AKV valve, circuit B
ON/OFF outlets (Digital outputs):
DO 1-9:
Alarm(Y7-Y8): Alarm relay connection
Warning!
Short circuit of an outlet causes
immediate damage of the outlet (triac).
Valvulas de expansión
A: Valvula AKV, circuito A
B: Valvula AKV, circuito B
Salidas ON/OFF (Salidas digitales)
DO 1-9:
Alarma (Y7-Y8): Conexion del rele de
alarma
Precuacion!
El cortocircuito de una salida, causa
daños inmediatos en la salida (triac).
Instructions RI.1J.Y4.53 © Danfoss 05/2001
24V~
158 VA
Relay connection
Salidsa de rele
O O
AKC 24W:
AKV: 2 x 26 =
DO:
9 x 10 =
Alarm:
Expansionsventil:
A: AKV Ventil, Kältemittelkreis A
B: AKV Ventil, Kältemittelkreis B
ON/OFF Ausgänge (Digital outputs):
DO 1-9:
Relaisanschluß
Alarm(Y7-Y8): Alarm Relais-Anschluß
Warnung!
Kurzschluß eines Ausgangs verursacht
sofortige Zerstörung des Ausgangs
(Triac).
6 VA
52 VA
90 VA
10 VA
158 VA
AKC 24W2
