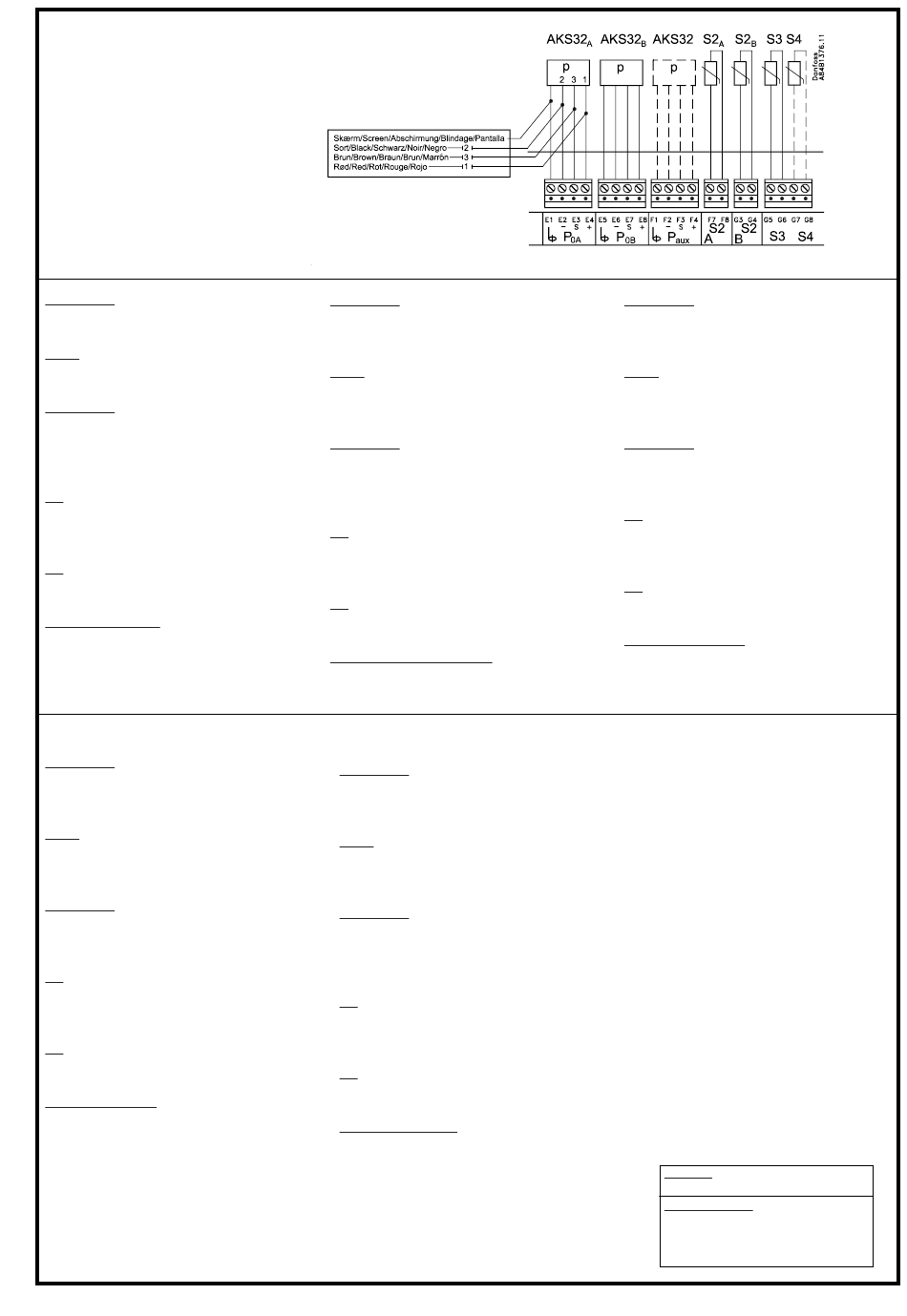

Følertilslutning
Sensors
Fühleranschluß
Raccordement des capteurs
Sensores
P0A / P0B
Tryktransmittertilslutning for gennemløb
A/B. Område = -1til 12 bar.
Paux
Tryktransmittertilslutning for separet
trykvisning. Område = -1til 34 bar.
S2A / S2B
Pt 1000 ohm temperaturføler.
Registrerer temperaturen ved
fordamperens kølemiddelafgang for
gennemløb A/B.
S3
Pt 1000 ohm temperaturføler.
Registrerer temperaturen ved
fordamperens medieafgang.
S4
Pt 1000 ohm temperaturføler for
frostsikring.
Ledningstværsnit
Se nedenstående tabel.
l=ledningslængden.
P0A / P0B
Raccordement du transmetteur de
pression pour circuit A/B.
Plage : -1 à 12 bar.
Paux
Raccordement du transmetteur de
pression, affichage externe.
Plage : -1 à 34 bar.
S2A / S2B
Sonde de température Pt 1000 ohm.
Contrôle la température de sortie du
réfrigérant, circuit A ou B.
S3
Sonde de température Pt 1000 ohm.
Contrôle la température de sortie de
médium de l'évaporateur.
S4
Sonde de température Pt 1000 ohm,
protection antigel.
Section du câble
Voir tableau ci-contre
(l = longueur du câble)
AKC 24W2
P0A / P0B
Connection of pressure transmitter for
circuit A/B. Range= -1 to 12 bar.
Registers evaporating pressure Pe
Paux
Connection of pressure transmitter for
separate pressure display.
Range = -1 to 34 bar
S2A / S2B
Pt 1000 ohm temperature sensor.
Registers the temperature at the refri-
geration outlet of the evaporator for
circuit A/B.
S3
Pt 1000 ohm temperature sensor.
Registers the temperature at the media
outlet of the evaporator.
S4
Pt 1000 ohm temperature sensor for
freeze protection.
Conductor cross section
See table below. I=cable length.
P0A / P0B
Conexion de los transmisores de
presión para los circuitos A/B.
Rango : -1 a 12 bar.
Paux
Conexión de un transmisor de presión
para otra presion.
Rango : -1 a 34 bar.
S2A / S2B
Sensor de temperatura Pt 1000 ohm.
Registra la temperatura de
refrigeracion a la salida del evaporador
A/B.
S3
Sensor de temperatura Pt 1000 ohm.
Registra la temperatura del medio a
refrigerar a la salida del evaporador.
S4
Sensor de temperatura Pt 1000 ohm
para protection contra el hielo.
Sección del cable
Ver mas abajo.
(l = Longitud de cable)
Instructions RI.1J.Y4.53 © Danfoss 05/2001
P0A / P0B
Anschluß des Druckmeßumformers für
Kältemittelkreis A/B.
Bereich= -1 bis 12 bar.
Paux
Anschluß des Druckmeßumformers für
unabhängige Druckanzeige.
Bereich = -1 bis 34 bar.
S2A / S2B
Pt 1000 Ohm Temperaturfühler.
Registriert die Temperatur am Kälte-
mittelausgang des Verdampfers.
S3
Pt 1000 Ohm Temperaturfühler.
Registriert die Temperatur am
Medienausgang des Verdampfer.
S4
Pt 1000 Ohm Temperaturfühler für
Frostschutz.
Leiter-Querschnitt
Siehe Tabelle unten. I=Kabellänge.
AKS 32:
0 m <
l < 200 m
S1, S2, S3, S4:
0 m <
l < 50 m
50 m <
l < 100 m
100 m <
l
: 0.75 mm
2
2
: 0.75 mm
: 1.5 mm
2
: 2.5 mm
2
3
