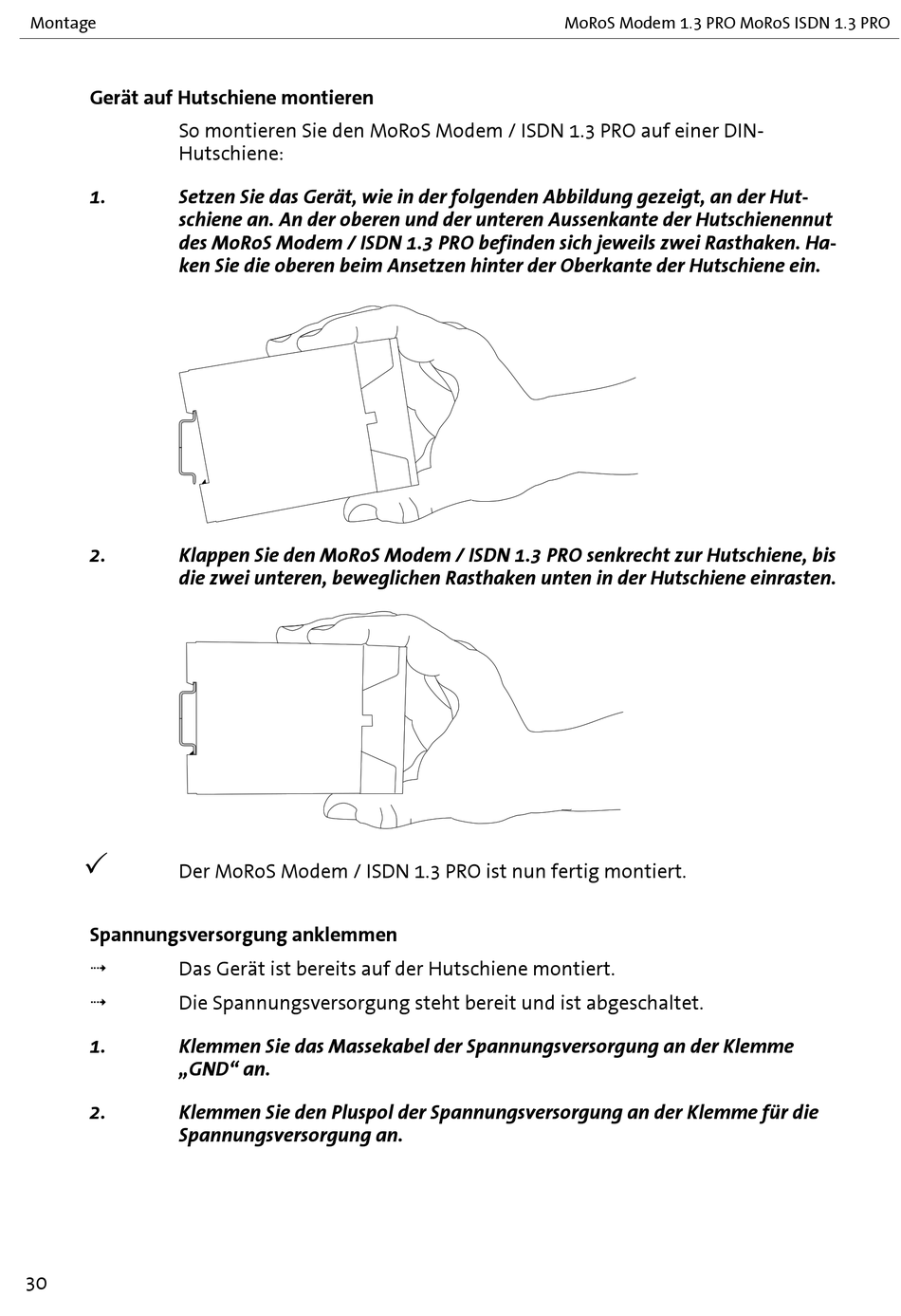

Montage
Gerät auf Hutschiene montieren
So montieren Sie den MoRoS Modem / ISDN 1.3 PRO auf einer DIN-
Hutschiene:
1.
Setzen Sie das Gerät, wie in der folgenden Abbildung gezeigt, an der Hut-
schiene an. An der oberen und der unteren Aussenkante der Hutschienennut
des MoRoS Modem / ISDN 1.3 PRO befinden sich jeweils zwei Rasthaken. Ha-
ken Sie die oberen beim Ansetzen hinter der Oberkante der Hutschiene ein.
2.
Klappen Sie den MoRoS Modem / ISDN 1.3 PRO senkrecht zur Hutschiene, bis
die zwei unteren, beweglichen Rasthaken unten in der Hutschiene einrasten.
Der MoRoS Modem / ISDN 1.3 PRO ist nun fertig montiert.
Spannungsversorgung anklemmen
Das Gerät ist bereits auf der Hutschiene montiert.
Die Spannungsversorgung steht bereit und ist abgeschaltet.
1.
Klemmen Sie das Massekabel der Spannungsversorgung an der Klemme
„GND" an.
2.
Klemmen Sie den Pluspol der Spannungsversorgung an der Klemme für die
Spannungsversorgung an.
