Nie podłączać zaworu napowietrzającego do przewodu
UWAGA:
napowietrzania. Przewód napowietrzający musi pozostawać
otwarty, aby urządzenie mogło działać prawidłowo.
OPRÓŻNIANIE
8g
SANICUBIC® Pro wyposażony jest w dwa korki (
Odłącz urządzenie od sieci elektrycznej
Aby opróżnić urządzenie:
1- Odepnij pokrywę.
2- Zdejmij jeden z dwóch korków.
3- Włóż rurkę od odkurzacza (wodnego). Średnica przepływu
wynosi 40 mm.
4- Po zakończonym opróżnianiu załóż na swoje miejsce korek i
pokrywę
MOCOWANIE ZBIORNIKA DO PODŁOŻA
8h
Pro posiada elementy do mocowania do podłoża,
SANICUBIC
®
co zapobiega jego obracaniu się i przesuwaniu.
1- Umieść urządzenie w żądanym miejscu.
2- Wytycz kontur urządzenia.
nawierceń (
).
3- Ustaw i zamocuj do podłoża znaczniki zgodnie z planem
8h
1
4- Ponownie umieść urządzenie na swoim miejscu.
5- Zamocuj urządzenie śrubami
PODŁĄCZENIA ELEKTRYCZNE
8i
1- Instalacja elektryczna musi być przeprowadzona przez
uprawnionego elektryka. Musi być zgodna z przepisami
obowiązującymi w danym kraju.
2. Zasilanie musi być zrealizowane w klasie I. Urządzenie musi
być podłączone do uziemionej skrzynki połączeniowej.
Obwód zasilający musi być zabezpieczony wyłącznikiem
różnicowoprądowym wysokiej czułości 30 mA, skalibrowanym
na 20 A.
3. Podłączenie to może służyć wyłącznie do zasilania
Pro. Jeśli uszkodzony jest kabel tego
SANICUBIC
®
urządzenia, musi zostać wymieniony przez producenta lub
jego serwis posprzedażny, aby uniknąć wszelkiego
niebezpieczeństwa.
DZIAŁANIE ALARMU
9
INSTRUKCJE PRZEZNACZONE WYŁĄCZNIE DLA
PROFESJONALISTÓW
1/ Alarmy ogólne:
Alarm poziomu wody:
Jeśli poziom wody wewnątrz urządzenia jest zbyt wysoki:
uruchamia się syrena + świeci czerwona dioda LED alarmu + po
trzech sekundach uruchamia się drugi silnik (patrz rysunek:
klawiatura sterowania).
Alarm czasowy:
Jeśli jeden z 2 silników pracuje dłużej niż 1 minutę: włączenie się
syreny + zaświecenie czerwonej diody alarmu + uruchomienie się
innego silnika 3 sekundy później.
Alarm zasilania:
W przypadku przerwy w zasilaniu (lub wskutek odłączenia od
sieci elektrycznej): uruchamia się syrena + świeci czerwona
dioda LED alarmu +miga dioda LED zasilania żółta.
2/ Resetowanie alarmów głównych:
Jeśli ustanie przyczyna włączenia się jednego z powyższych
alarmów, syrena się wyłącza, ale świeci nadal czerwona dioda
LED alarmu, przypominając o tym, że w systemie wystąpił
problem.
Przycisk "Resetowanie alarmu" na klawiaturze sterowania
pozwala w każdym przypadku wyłączyć syrenę, lecz naciśnięcie
tego przycisku może zgasić czerwoną diodę LED tylko wtedy,
jeżeli problem, który spowodował włączenie się alarmu, został
rozwiązany. Alarmy zdalnej skrzynki pozostaną również aktywne
do momentu rozwiązania problemu. Zapobiega to pozostawieniu
systemu w stanie awaryjnym.
3/ Alarmy silników:
Układ elektroniczny mierzy prąd pochłaniany (I a) każdego z
silników i pozwala wykryć 2 typy awarii:
- I a < I wartości minimalnej, co może być spowodowane:
przerwaniem zasilania silnika (zwarcie), uszkodzeniem
kondensatora, odłączeniem się hydrauliki (turbina/ system
rozdrabniania).
).
1
8g
.
B
- I a > I wartości maksymalnej, z powodu zablokowania się
systemu rozdrabniania.
W obu przypadkach następuje: zatrzymanie uszkodzonego
silnika + zaświecenie odpowiedniej czerwonej diody LED +
uruchomienie syreny + uruchomienie drugiego silnika.
Jeśli pobór prądu drugiego silnika również przekracza wartości
graniczne, następuje: zatrzymanie tego silnika + zaświecenie
odpowiedniej czerwonej diody LED.
Syrena może zostać wyłączona przyciskiem "Resetowanie
alarmu", ale dioda LED silnika będzie nadal świecić na czerwono.
Naciśnięcie przycisku "praca wymuszona" odpowiedniego silnika
spowoduje, że dioda LED zaświeci się na zielono, jeśli ustanie
przyczyna awarii. Dopóki nie zostanie naciśnięty przycisk "praca
wymuszona" silnika, urządzenie działa na jednym silniku. Przycisk
"praca wymuszona" pozwala ponownie uruchomić program.
Urządzenie podejmie próbę pracy na swoich obu silnikach (na
przemian).

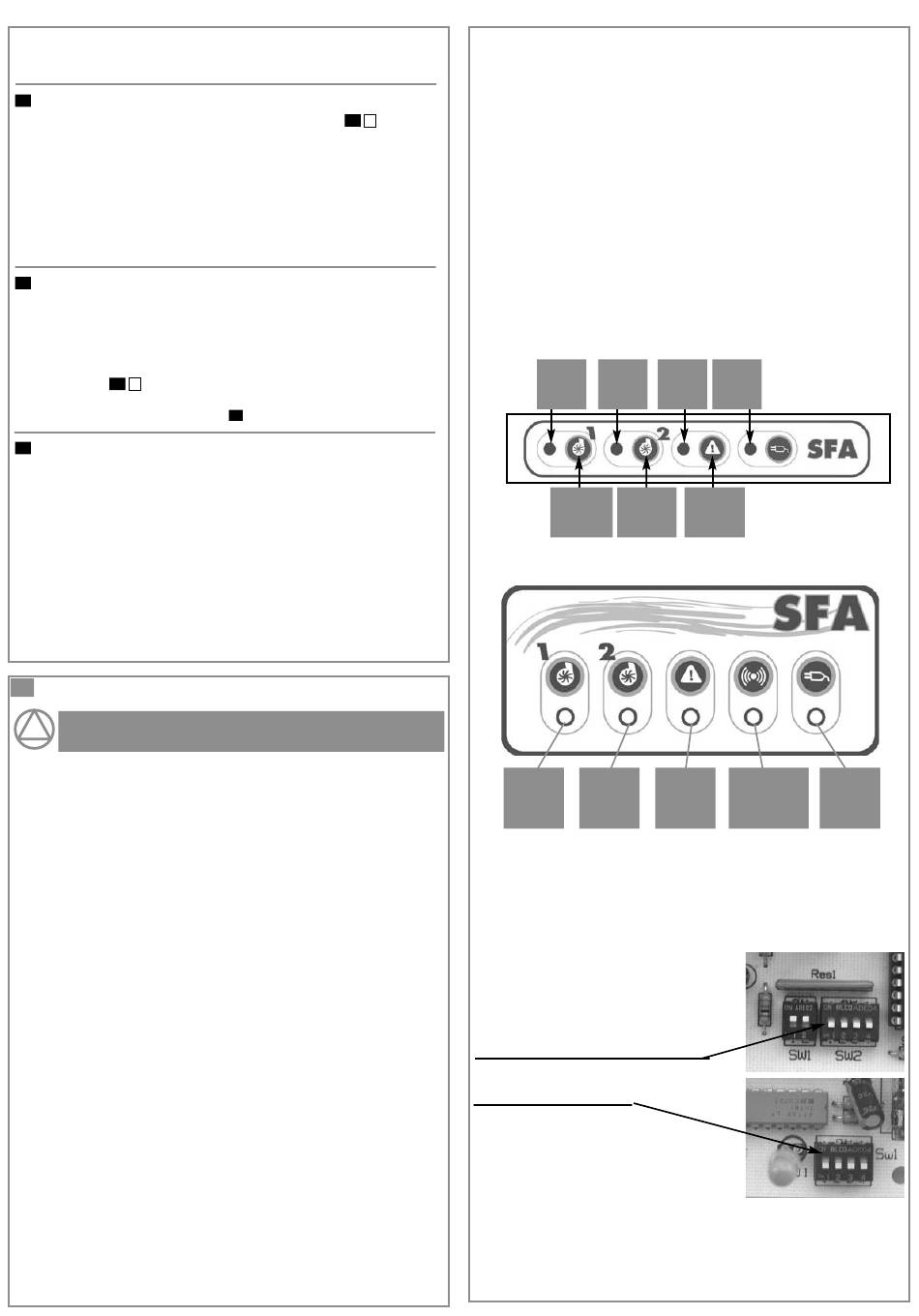

ALARM NA URZĄDZENIU
LED
LED
silnika 1
silnika 2
"praca
"praca
wymuszona"
wymuszona"
silnik 1
silnik 2
MODUŁ ZDALNEGO ALARMU
LED
LED
czerwona
czerwona
alarm
alarm
silnika 1
silnika 2
Połączenie między skrzynką alarmu zdalnego a SANICUBIC®
Pro następuje poprzez transmisję HF (wysokiej częstotliwości).
Skrzynka otrzymuje od SANICUBIC
alarmowe. Jeśli praca innych urządzeń, funkcjonujących poprzez
transmisję HF jest zakłócona przez system (albo odwrotnie),
przewidziano komutację kodowania HF, która łączy kartę bazową
ze skrzynką alarmu zdalnego.
W przypadku interferencji z inną
aparaturą wysokiej częstotliwości lub
innymi urządzeniami
SANICUBIC
znajdującymi się w pobliżu odłącz od
sieci samo urządzenie i moduł zdalny,
przestaw 1 lub kilka z 4 przełączników
na karcie urządzenia,
i to samo na karcie modułu zdalnego.
Uwaga:
kod musi być ten sam
między dwiema kartami.
LED
LED
"alarm
"zasilanie"
ogólny"
Resetowanie
alarmu
ogólnego
LED
LED
czerwona
żółta
zielona
alarm
alarm
ogólny
transmisji
zasilania
Pro różne informacje
®
®
Pro
LED
alarm
