TÖMNING
8g Pro är försedd med två proppar (
SANICUBIC ®
Slå från strömförsörjningen till utrustningem.
1- Ta av huvens klämmor.
2- Ta bort en av de två propparna.
3- För in sugslangen för att tömma utrustningen. Hålet är
40 mm i diameter.
4- Sätt tillbaka proppen och huven när utrustningen har tömts.
MONTERING AV SANICUBIC
8h Pro har fästdon för fastsättning på golvet som
hindrar utrustningen från att vrida eller förflytta sig.
SANICUBIC ®
1- Placera utrustningen på önskad plats.
2- Rita upp utrustningens kontur.
3- Placera och sätt fast vinkelfästena enligt bild (
4- Sätt tillbaka utrustningen.
5- Fäst utrustningen med skruvar
8i ELANSLUTNING
1- Elinstallationen måste utföras av en behörig elektriker.
Elinstallationen måste överensstämma med gällande normer
i aktuellt land.
2- Strömförsörjningen måste vara i klass 1. Utrustningen ska
anslutas till en jordad kopplingsdosa.Matningskretsen måste
skyddas av en mycket känslig differentialbrytare (30 mA)
kalibrerad till 20 A. Kopplingen får endast användas för
matning av SANICUBIC
Om enhetens kabel är skadad måste den bytas ut av
®
tillverkaren eller av auktoriserad serviceverkstad.
9 LARMFUNKTIONEN
1/ Allmänna larm:
Om vattennivån inuti utrustningen är onormalt hög: ljudlarmet
Nivålarm:
aktiveras, den röda lampan tänds, den andra motorn startar efter
3 sekunder (se bild av kontrollpanelen).
Om en av de två motorerna är igång i mer än 1 minut: ljudlarmet
Tidslarm:
aktiveras, larmlampan tänds röd, den andra motorn startar efter
3 sekunder.
Vid strömavbrott (eller när utrustningen är avstängd): ljudlarmet
Nätlarm:
aktiveras, larmlampan tänds röd, nätlampan blinkar gul.
2/ Återställning av allmänna larm:
Om problemet som utlöst ett av larmen ovan försvinner, så upphör
även ljudlarmet men den röda larmlampan fortsätter att lysa som en
påminnelse om att ett problem uppstått i systemet. Med knappen
"larmåterställning" på kontrollpanelen kan ljudlarmet stängas av men
det är inte möjligt att släcka den röda larmlampan så länge
problemet som utlöste larmet inte har avhjälpts. Larmen på
fjärrboxen kommer att fortsätta att vara aktiva tills problemet har
avhjälpts. Detta gör att systemet inte kan "lämnas" utan åtgärd.
3/ Motorlarm:
Det elektroniska systemet mäter båda motorers strömstyrka (I a).
Detta gör det möjligt att upptäcka två typer av fel:
- I a < enklare fel som kan bero på el-avbrott eller kortslutning,
kondensator fel eller rör som kopplats ur.
- I a > eller större fel orsakat av att skärsystemet är blockerat.
I dessa två fall stannar motorn och motsvarande röda kontrollampa
tänds, ljudlarmet aktiveras, den andra motorn startar.
Om även den andra motorn ligger utanför gränsvärdena så
stannar även denna motor och röd kontrollampa tänds. Ljudlarmet
kan stängas av med knappen "larmåterställning" men motorns
kontrolllampa fortsätter att lysa röd. Genom att trycka på
knapparna 1 eller 2 för motsvarande motor tänds den gröna
).
8g 1
® PÅ GOLVET
)
1
8h
.
B
Pro.
kontrolllampan om felet har försvunnit. Så länge motorns knapp
"tvångskörning" är intryckt drivs utrustningen med en motor.
Programmet kan återställas med knappen "återställning
huvudlarm". Utrustningen provkörs med två motorer (växelvis).

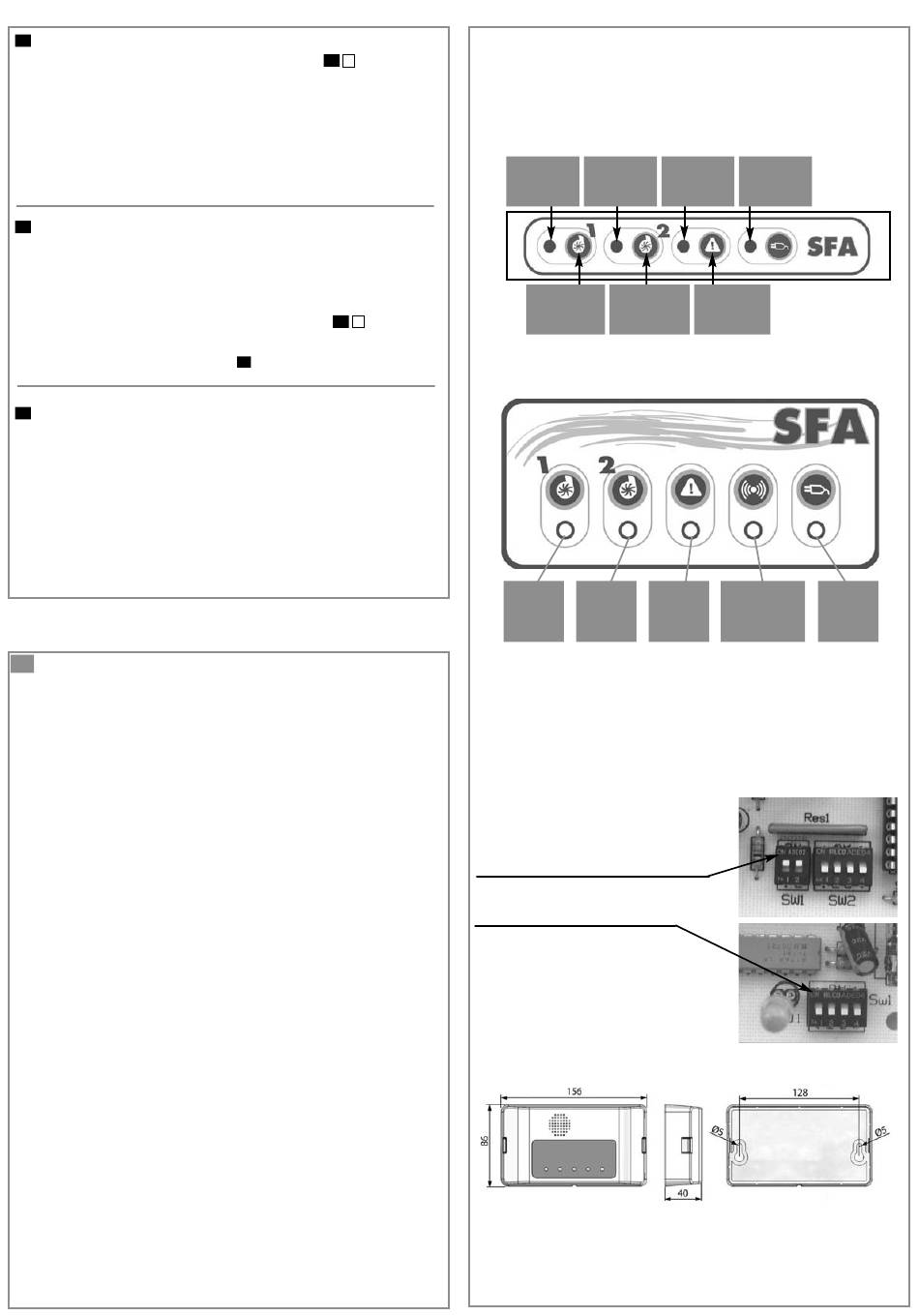

PUMPSTATIONENS KONTROLLPANEL
Kontrollampa Kontrollampa
motor 1 motor 2
"Tvångskörning" "Tvångskörning"
motor 1 motor 2
FJÄRRANSLUTEN KONTROLLPANEL
Röd Röd
kontrol- kontrol-
lampa lampa
motorlarm motorlarm
1 2
Den fjärranslutna kontrollpanelen har en högfrekvens-förbindelse till
.
SANICUBIC ® Pro
Den tar emot diverse larminformation. Om annan högfrekvent
utrustning störs av systemet (eller tvärtom), är det möjligt att ändra
högfrekvensens kodning som förbinder elektronikkortet och den
fjärranslutna kontrollpanelen.
Koppla ur utrustningen vid störningar
med en annan högfrekvent utrustning
i närheten,
ställ om en eller fler av de fyra
omkopplarna på utrustningens kort,
och gör på samma sätt på
fjärrmodulens kort,
Det måste vara samma kod
för de två korten.
Observera:
Montering på vägg:
Kontrollpanelen har fem kontrollampor och en summer.
Kontrollamporna tänds endast för att signalera ett fel.
1/ De tre röda kontrollamporna för "motorlarm" och "allmänt larm"
återger motsvarande kontrollampors funktion på elektronikkortet.
Kontrollampa Kontrollampa
allmänt larm nät
Återställning
huvudlarm
Röd
kontrol- Gul
kontrol-
lampa kontrollampa
lampa
allmänt sändningslarm
nätlarm
larm
Grön
