SANICUBICIN ® KIINNITTÄMINEN LATTIAAN
8h Prossa on lattiakiinnikkeet, joiden avulla laite
pysyy lattiassa pääsemättä kääntymään tai liikkumaan.
SANICUBIC ®
1- Aseta laite haluttuun paikkaan.
2- Piirrä laitteen ääriviivat.
3- Aseta kiinnikkeet oikeille paikoilleen ja kiinnitä ne lattiaan
kaavion esittämällä tavalla (
4- Aseta laite takaisin paikoilleen.
5- Kiinnitä laite paikoilleen ruuveilla.
SÄHKÖLIITÄNTÄ
8i
1- Sähköliitännän saa suorittaa vain ammattitaitoinen sähköasentaja,
ja sen pitää täyttää maakohtaiset voimassaolevat säännökset.
2- Virtalähteen täytyy olla luokkaa 1. Laite on kytkettävä maadoitetun
liitäntäkotelon kautta. Laite on kytkettävä 30 mA:n
vikavirtakytkimeen ja suojattava 20 A:n sulakkeella. Liitäntää saa
käyttää vain virran syöttämiseen SANICUBIC
laitteen sähkövirtajohto vioittuu, se pitää vaihtaa vaaratilanteiden
välttämiseksi.
9 HÄLYTYSTOIMINTO
1/ Yleishälytykset:
Jos vedenpinta laitteessa on epätavallisen korkealla, summeri alkaa
Kohonnut vedenpinta:
soida ja punainen ledi syttyy; toinen moottori käynnistyy kolmen
sekunnin kuluttua (ks. viereinen kuva laitteen ohjauspaneelista).
Jos toinen moottoreista käy kauemmin kuin 1 minuutin ajan:
Tilapäinen hälytys:
summeri alkaa soida ja punainen ledi syttyy; toinen moottori
käynnistyy 3 sekuntia myöhemmin.
Verkkovirtahäiriön ilmetessä summeri alkaa soida ja punainen ledi
Verkkovirtahäiriö:
syttyy; keltainen verkkovirran ledi vilkkuu.
2/ Yleishälytysten nollaus
Jos hälytyksen laukaissut ongelma on jokin yllä mainituista, summeri
lakkaa soimasta mutta punainen hälytysledi palaa muistuttaen siitä,
että järjestelmässä on esiintynyt ongelma.
Ohjauspaneelissa olevaa hälytyksen nollauspainiketta käytetään
summerin hiljentämiseksi kaikissa vikatapauksissa, mutta punainen
ledi sammuu vasta silloin, kun hälytyksen aiheuttanut ongelma on
ratkennut. Myös kaukohälyttimen hälytysvalot palavat, kunnes
ongelma on ratkennut. Näin vältetään se, että järjestelmän vikatila
jäisi huomiotta.
3/ Yleishälytysten nollaus
Sähköinen järjestelmä mittaa sisäänmenovirran kumpaankin
moottoriin ja havaitsee kahdenlaisia vikoja:
- I a < I alaraja, joka voi johtua viasta moottorin virransyötössä
(oikosulku), kondensaattoriviasta, putkitukoksesta tai
hydraulijärjestelmän osan irtoamisesta
(turbiini/silppurijärjestelmä).
- I a > I yläraja, koska silppurijärjestelmä on tukkeutunut.
Molemmissa tapauksissa vikatilassa oleva moottori pysähtyy,
viasta ilmoittava ledi syttyy, hälytys kytkeytyy päälle ja toinen
moottori käynnistyy.
Jos toisen moottorin sähkönkulutus ylittää raja-arvot, se pysähtyy
ja viasta ilmoittava ledi syttyy.
Summeri voidaan vaimentaa painamalla hälytyksen
palautuspainiketta, mutta moottoriviasta ilmoittava ledi palaa. Kun
vikatilassa olleen moottorin ohituspainiketta painetaan, syttyy
vihreä ledi, jos vika on korjaantunut. Laite jatkaa toimintaa yhden
moottorin varassa, kunnes vikatilassa olleen moottorin
ohituspainiketta painetaan. Ohituspainiketta käytetään
automatiikan uudelleenkäynnistämiseksi. Laite pyrkii tällöin
toimimaan molempien moottoreiden varassa (vaihdellen).
).
8h 1
Prohon. Jos
®

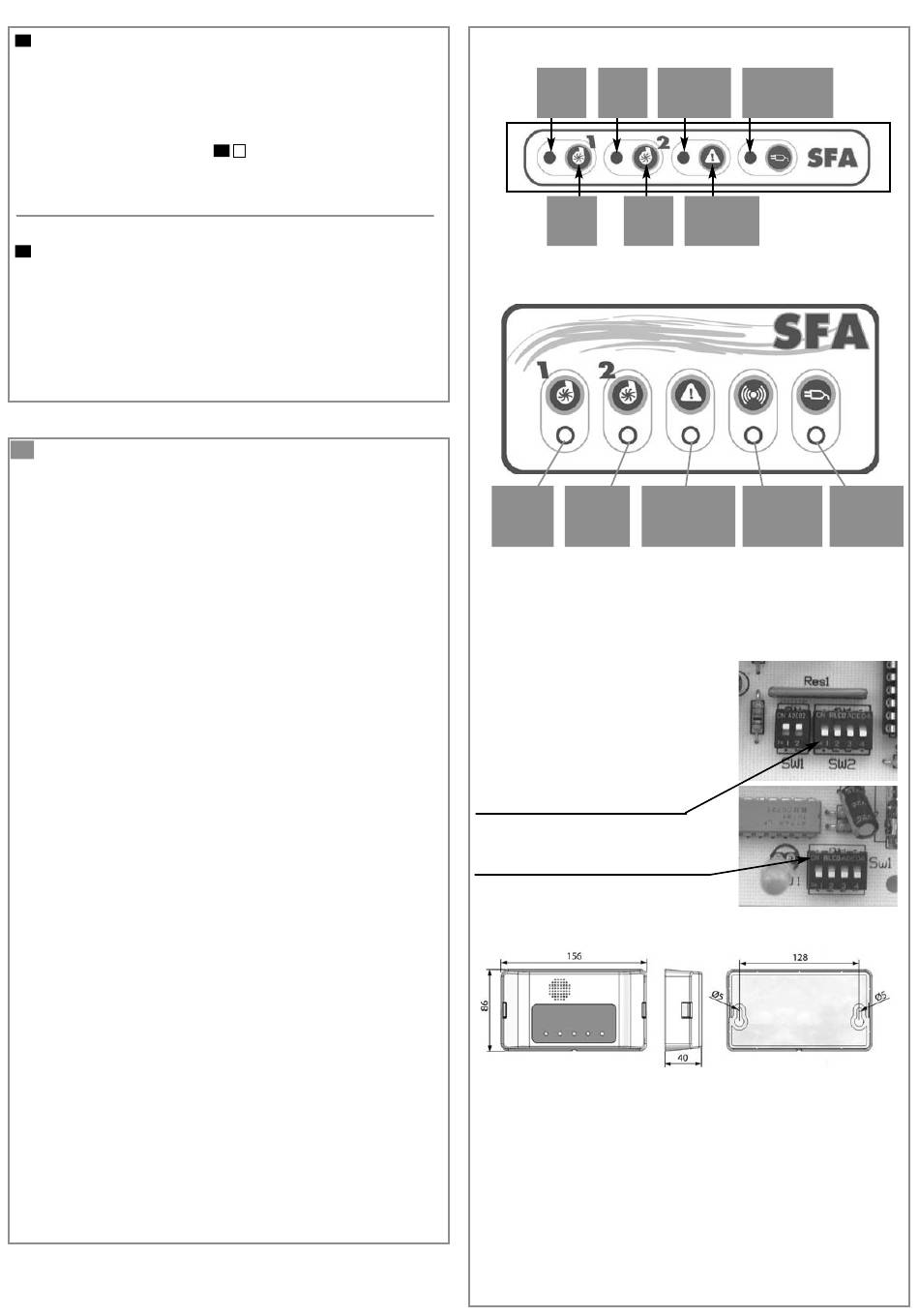

LAITTEEN HÄLYTYSLEDIT
1. 2.
moottorin moottorin
ledi ledi
1. 2.
moottorin moottorin
ohitus ohitus
KAUKOHÄLYTTIMEN HÄLYTYSLEDIT
1. 2.
moottorin moottorin yleishälytyksen
punainen punainen
ledi ledi
Kaukohälytin on kytketty SANICUBIC
suurtaajuusvastaanottimen avulla. Se ottaa vastaan laitteen
lähettämät hälytystiedot. Muista samalla taajuudella toimivista
suurtaajuusjärjestelmistä johtuvien häiriöiden välttämiseksi on
laitteistoon asennettu suurtaajuuskoodin kytkentäjärjestelmä, joka
muodostaa yhteyden ohjauspaneelin ja kaukohälyttimen välille.
Koodi voidaan vaihtaa sekä laitteen että
kaukohälyttimen piirilevyssä olevan
kytkimen avulla.
Mikäli ilmenee häiriöitä
korkeustaajuuslaitteiden tai muiden
Pro -laitteiden läheisyydessä,
kytke laite sekä erillinen moduuli irti
SANICUBIC ®
verkosta,
kytke 1 tai useampi laitteen kortin
4:stä katkaisimesta,
vaihda kaukohälyttimen piirilevyssä olevan
kytkimen asentoa vastaavalla tavalla.
koodin on oltava sama 2 kortin
välillä.
Huom.:
Kaukohälyttimen seinäkiinnitys:
Kaukohälyttimessä on viisi lediä ja summeri.
Ledit syttyvät vikatiloissa.
1/ Kolme punaista moottorivikaa ilmaisevaa lediä toistavat ohjaus-
paneelin vastaavien ledien toimintaa.
2/ Keltainen suurtaajuusviestin (HF) vastaanotosta ilmoittava ledi
toistaa ohjauspaneelin keltaisen verkkovirtahäiriöstä ilmaisevan
ledin toimintaa:
- Palaa jatkuvasti = lähetys toimii, ohjauspaneeli saa
verkkovirtaa.
- Vilkkuu = lähetys toimii, mutta ohjauspaneeli on havainnut
verkkovirtahäiriön (jolloin paneeli toimii pattereilla).
- Ei pala = suurtaajuusviestiä ei vastaanoteta =
suurtaajuussignaalin katoaminen, ohjauspaneelin patterit
lopussa tai vika ohjauspaneelissa.
yleishälytyksen verkkovirtahäiriön
ledi ledi
yleishälytyksen
palautus
HF-lähetyksen
keltainen
punainen ledi
hälytysledi
® Prohon
vihreä
verkkovirran
ledi
