7

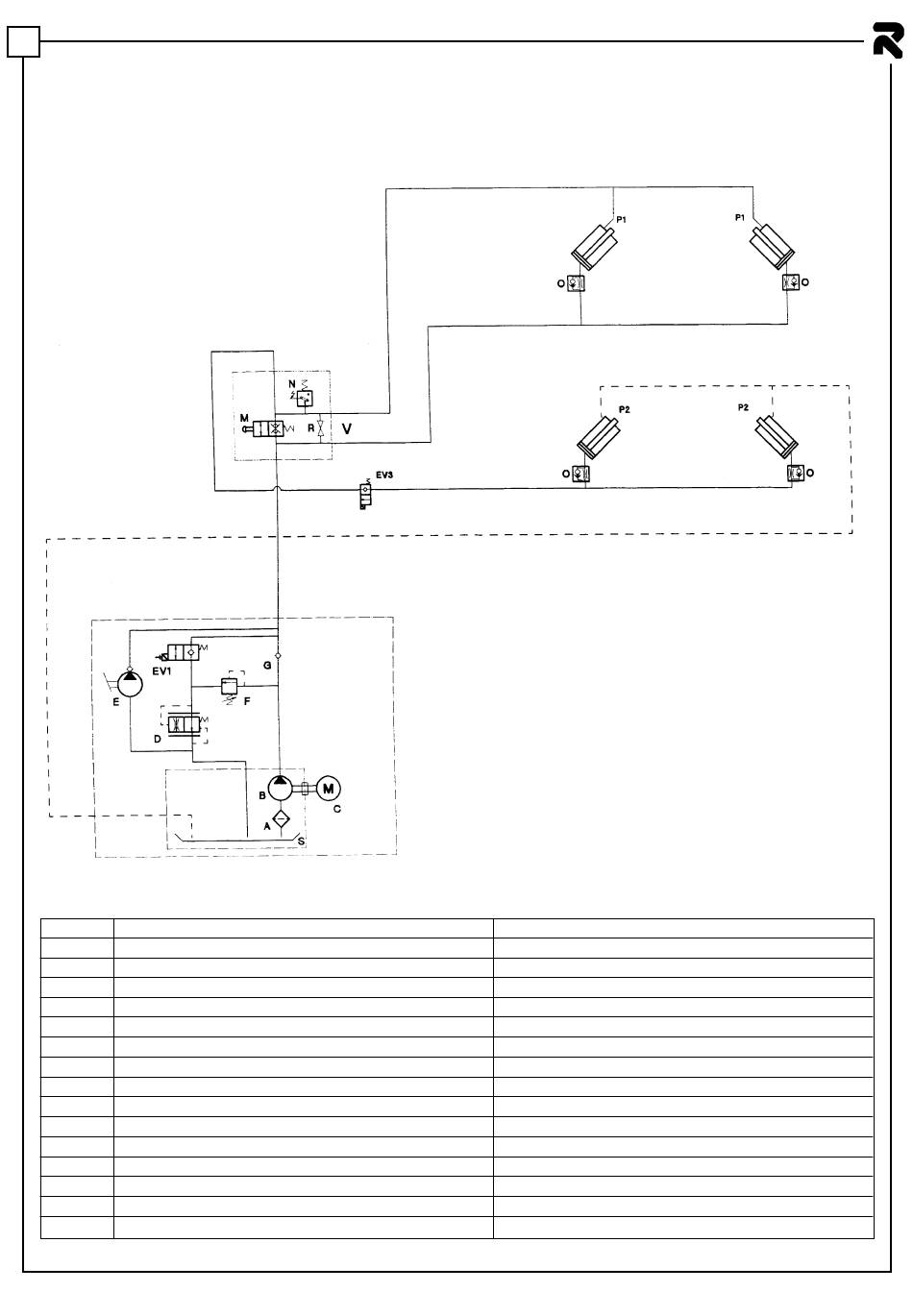

SCHEMA
IMPIANTO
IDRAULICO
A
Filtro
B
Pompa
C
Motore
D
Valvola di controllo discesa
E
Pompa a mano
F
Valvola di massima (bar 280)
G
Valvola di ritegno
EV1
Elettrovalvola di discesa
EV3
Elettrovalvola di blocco
M
Valvola di riallineamento automatico
N
Pressostato
O
Valvola rottura tubi
P1-P2
Pistoni
R
Valvola di intercettazione
S
Serbatoio
V
Insieme valvola di riallineamento
Tab. 11
66
DIAGRAM OF
HYDRAULIC
SYSTEM
LEGENDA IMPIANTO IDRAULICO • INDEX OF HYDRAULIC SYSTEM
SCHALTPLAN
SCHEMA DE
HYDRAULIKANLAGE
L'INSTALLATION
HYDRAULIQUE
Filter
Pump
Motor
Descent control valve
Hand pump
Maximum valve (bar 280)
Non return valve
Solenoid descent valve
Solenoid stop valve
Automatic realignment valve
Pressure gauge
Tube breakage valve
Pistons
Interception valve
Tank
Realignment valve set
0585-M002-1
ESQUEMA
INSTALACION
HIDRAULICA
RAV 718 - RAV 718 I
