RAVAGLIOLI RAV series Handbuch Seite 10

0
Q max. = 18 TONS
P1 = 66% di Q
P2 = 33% di Q
P2

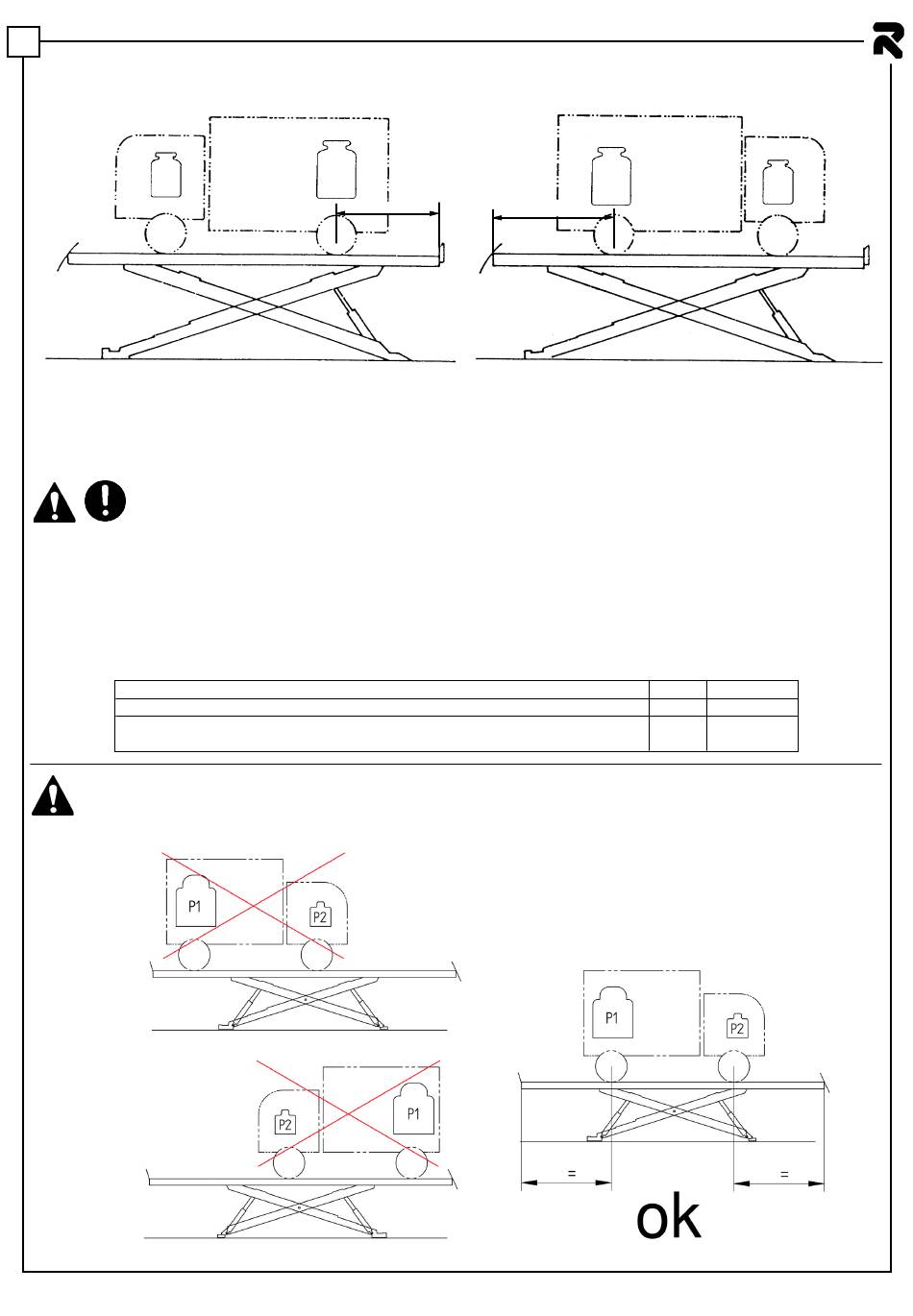

Condizioni di carico come da norma
Loading conditions as per standard
Belastungsbedingungen gemäß Normen
Conditions de charge selon les normes
Condiciones correctas de carga
Per valori di distanza longitudinale e trasversale inferiori, la portata del sollevatore viene ridotta. Pertanto in questi
casi o per altri non contemplati nel presente manuale, sarà opportuno contattare il costruttore.
For lower longitudinal and transversal distance values, the lift capacity will be reduced. Thus, in this case or in other
cases which may not be dealt with in this manual, the manufacturer should be contacted.
Bei geringerer Longitudinal- und Transversaldistanz wird die Tragfähigkeit der Hebebühne entsprechend reduziert. In
diesen Fällen, oder bei weiteren nicht in dieser Anleitung vorgesehenen Werten mit dem Hersteller Kontakt aufnehmen.
Dans le cas de distances longitudinales ou transversales inférieures, on réduit la capacité du pont élévateur. Dans ce cas
ou d'autres qui ne sont pas pris en considération dans la présente notice, il est recommandé de s'adresse au constructeur.
Para valores de distancia longitudinal y transversal inferiores, se reduce la capacidad del elevador. Por lo tanto en
estos casos o por otros motivos que no estén incluidos en este manual, se aconseja contactar al fabricante.
Passo min (mm) - Min. wheelbase - Radstand min - Empattement min - Paso mín
Carreggiata min (mm) - Min. wheel track - Spur min - Ecartement des roues min -
Distancia entre ejes mín
Si raccomanda di centrare l'automezzo rispetto alla pedana.
It is recommended to centre the vehicle with respect to the platform.
Es wird eindringlich darauf hingewiesen, dass das Fahrzeug zur Fahrschiene zentriert werden muss.
Il est recommandé de centrer le véhicule sur la plateforme.
Se recomienda centrar el vehículo respecto a la plataforma.
10
P1
500 mm min.
EN 1493
Fig.3
0585-M002-1
P1
500 mm min.
≤ 7,5 t Q = 7,5 ÷ 20 t
Q
3000
1700
P2
3500
1800
RAV 718 - RAV 718 I
