Instalación

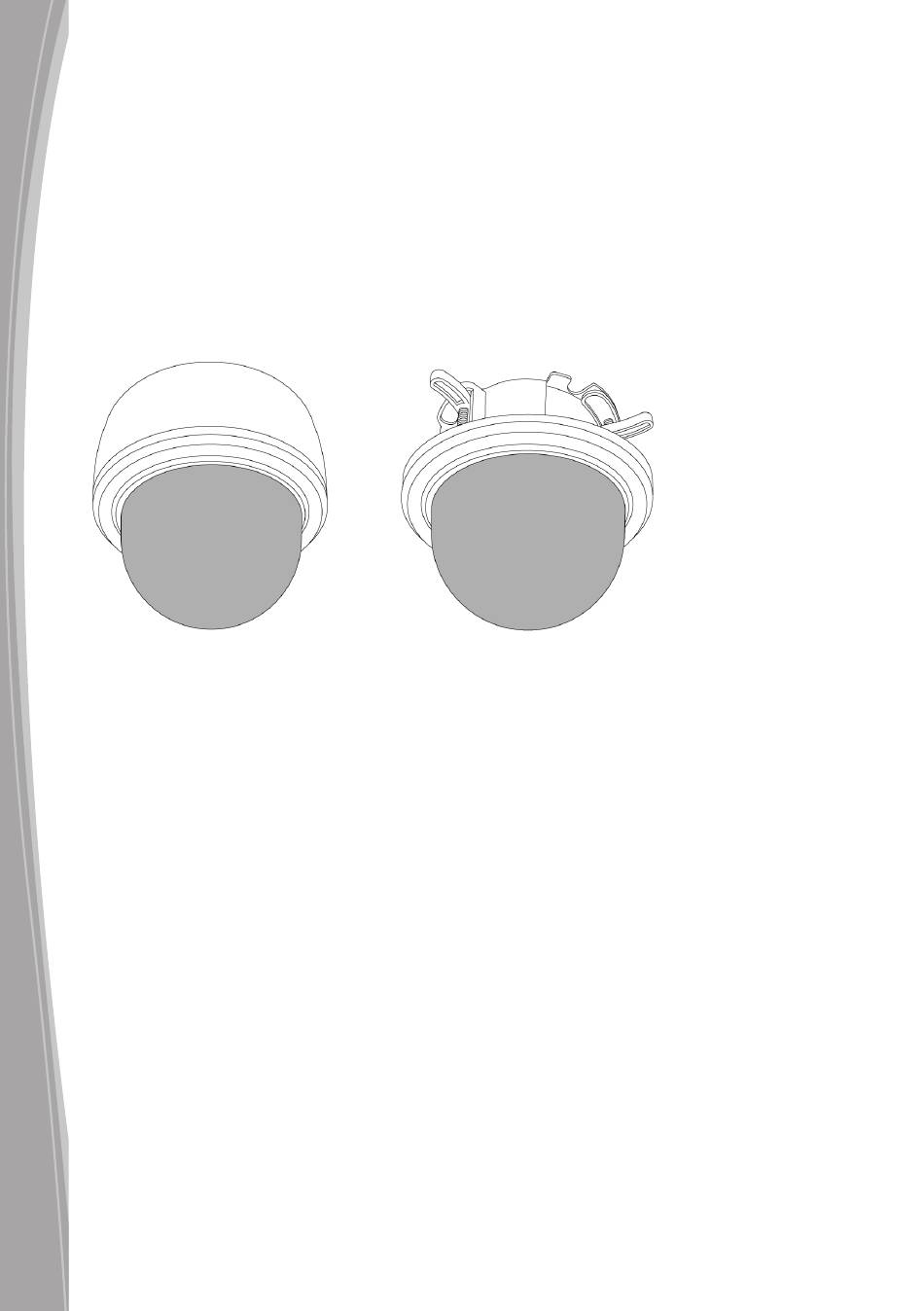

La cámara de domo ICE se puede montar de dos maneras: en techo o directamente sobre una
superficie dura.
Piezas incluidas
• 2 x sujeciones de plástico
• 2 x tornillos de 80 mm
Piezas no incluidas
• Cable de vídeo opcional (referencia DM/ICED-SERV)
Montaje en superficie
SPANISH
4.0001
Instalación en Superficie
Para más información, consulte la sección "Guía rápida de configuración".
1
2
3
4
Advertencia:
SPANISH 4.0002
Instalación en Receso
Para más información, consulte la sección "Guía rápida de configuración".
78
Para quitar la cubierta transparente, gírela en sentido anti-horario y sepárela con
cuidado del cuerpo de la cámara, retirando el revestimiento interior.
Utilice la plantilla que encontrará al final de este manual para marcar y taladrar los
agujeros necesarios para sujetar la cámara.
Utilice los dos tornillos de montaje de 80 mm para sujetar la cámara a la superficie
tal como se indica. No apriete los tornillos en exceso. Es posible usar sólo los
tornillos si la superficie es de un material apropiado (como madera); en caso de
una superficie de cemento o ladrillo se deberán emplear sujeciones de plástico.
Conecte a la cámara los cables de vídeo y alimentación. Se pueden tender a
través del techo o de un orificio en el lateral de la cámara. Abra el orificio con
un cuchillo afilado y utilice una lija redonda para suavizar los bordes en caso
necesario.
Conecte el vídeo al BNC en el extremo del cable o directamente al BNC. Utilice
sólo uno de los conectores BNC para la conexión de vídeo.
Conecte la alimentación a las terminales de alimentación. Estas cámaras están
diseñadas para funcionar con una alimentación de 12 V c.c. o 24 V c.a.. Las
conexiones y la polaridad aparecen indicadas junto a las terminales. Se debe
utilizar una fuente de alimentación aislada de clase 2.
Esta cámara es un dispositivo de clase 2, por lo que no tiene toma de tierra en
el cable de alimentación.
Montaje en techo
