Installatie
De ICE koepelcamera kan op twee manieren worden geïnstalleerd: Aan een (tegel) plafond of
rechtstreeks op een vast oppervlak of montagestructuur gemonteerd.
Meegeleverde onderdelen
• 2 x Kunststof pluggen
• 2 x 80 mm (3") schroeven
Niet meegeleverde onderdelen
• Optionele videoservicekabel (artikelnummer DM/ICED-SERV)

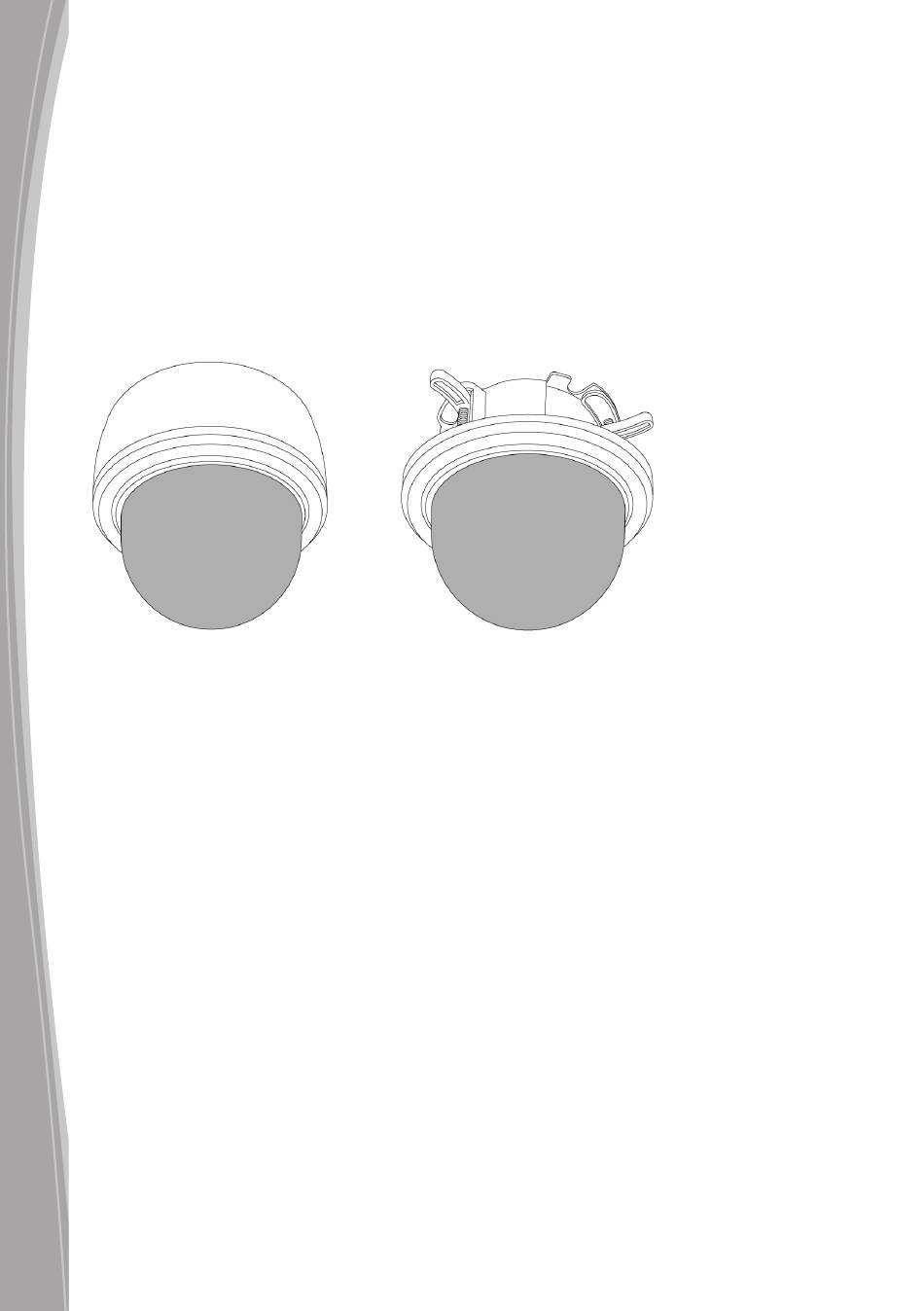

Bevestiging aan de oppervlakte Bevestiging aan het plafond
DUTCH
4.0001
Opbouwmontage
Zie voor meer informatie het hoodstuk Snelstart.
1
2
3
4
Waarschuwing:
DUTCH
4.0002
6
Om de heldere beschermkap te verwijderen draait u de kap naar links en neemt u
hem voorzichtig van het camerahuis af. Vervolgens verwijdert u de binnenkap.
Markeer de boorgaten met behulp van het sjabloon achter in deze handleiding en
breng de boorgaten aan die u voor de bevestiging nodig hebt.
Bevestig de koepelcamera met de twee 80-mm montageschroeven aan de
draagstructuur. Draai de montageschroeven niet te vast aan. Voor bepaalde
ondergronden, bijvoorbeeld hout, kunt u de schroeven zonder meer gebruiken
maar voor ondergronden als baksteen en beton moet u eerst de kunststof pluggen
in de boorgaten aanbrengen.
Trek de voedings- en videokabels naar de camera. U kunt de kabels door het
plafond leiden of door de uitbreekpoort aan de zijkant van het camerahuis.
Verwijder de uitbreekpoort met een scherp mes en maak de randen zonodig met
een ronde vijl glad.
Sluit het videosignaal ofwel op de BNC-connector van het kabeleinde aan ofwel
rechtstreeks op de BNC-connector. Gebruik maar één van beide BNC-connectors
voor het aansluiten van het videosignaal.
Sluit de voeding op de voedingsingangen aan. Deze camera's zijn bestemd voor
aansluiting op 12 V-gelijkstroomvoeding of 24 V-wisselstroomvoeding.
De verbindingen en de polariteit zijn naast de contactpunten vermeld. Gebruik een
geïsoleerde Klasse 2-stroombron met UL-keurmerk.
Deze camera is een apparaat van Klasse 2 en daarom is het stroomsnoer niet
geaard.
