монтаж

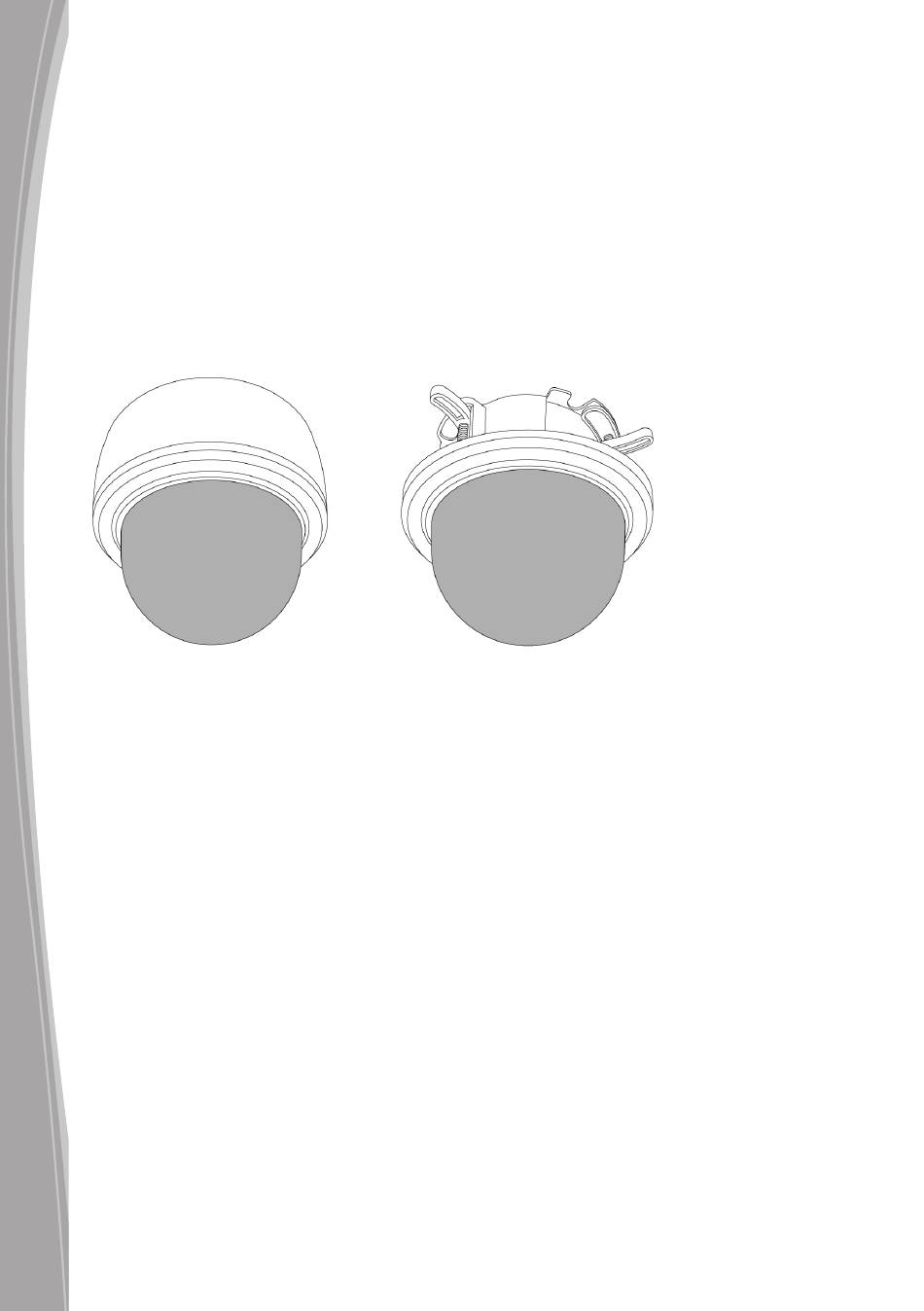

Купольная камера серии ICE может монтироваться двумя способами: Потолочный монтаж
для установки в фальш-потолок и монтаж на поверхности для установки непосредственно
на твердую поверхность либо на монтажную конструкцию.
Поставляемые компоненты
• 2 анкера из пластика
• 2 винта 80 мм (резьба 3")
Не поставляемые компоненты
• Дополнительный служебный видеопровод (№/кат. DM/ICED-SERV)
Крепление на поверхности
RUSSIAN
4.0001
Монтаж на поверхности
Прочитайте быстро раздел старта для больше информации.
1
2
3
4
Предупреждение. Эта видеокамера является устройством класса 2, поэтому ее кабель
66
Чтобы снять прозрачный чехол, поворачивайте его против часовой стрелки
и аккуратно удалите с корпуса камеры. Теперь можно удалить внутреннюю
оболочку.
Используя шаблон в конце данного руководства, разметьте и просверлите
отверстия, требуемые для крепления.
Используя два монтажных винта 80 мм, закрепите купольную камеру
на поверхности, как показано. Не затягивайте крепежные винты. Можно
использовать только винты, если поверхность из подходящего материала
(например, дерева), но для поверхности из кирпича или каменной кладки
должны использоваться пластиковые анкеры.
Проложите кабель питания и видеокабель к камере. Кабели должны
подаваться через потолок либо через вырез сбоку кожуха камеры.
Сделайте вырез с помощью острого ножа и используйте круглый напильник,
чтобы зачистить края, если требуется.
Подсоедините видео либо к байонетному соединителю на конце провода,
либо непосредственно к байонетному разъему. Используйте лишь один из
байонетных соединителей для подсоединения видео.
Подключите питание к клеммам питания. Эти камеры предназначены
работать от источника питания 12 В пост.тока или 24 В перем.тока.
Соединения и полярность указаны рядом с клеммами. Источник питания
должен быть согласно Перечню UL, Класс 2, изолированного типа.
питания не имеет провода заземления.
Потолочное крепление
