Installation

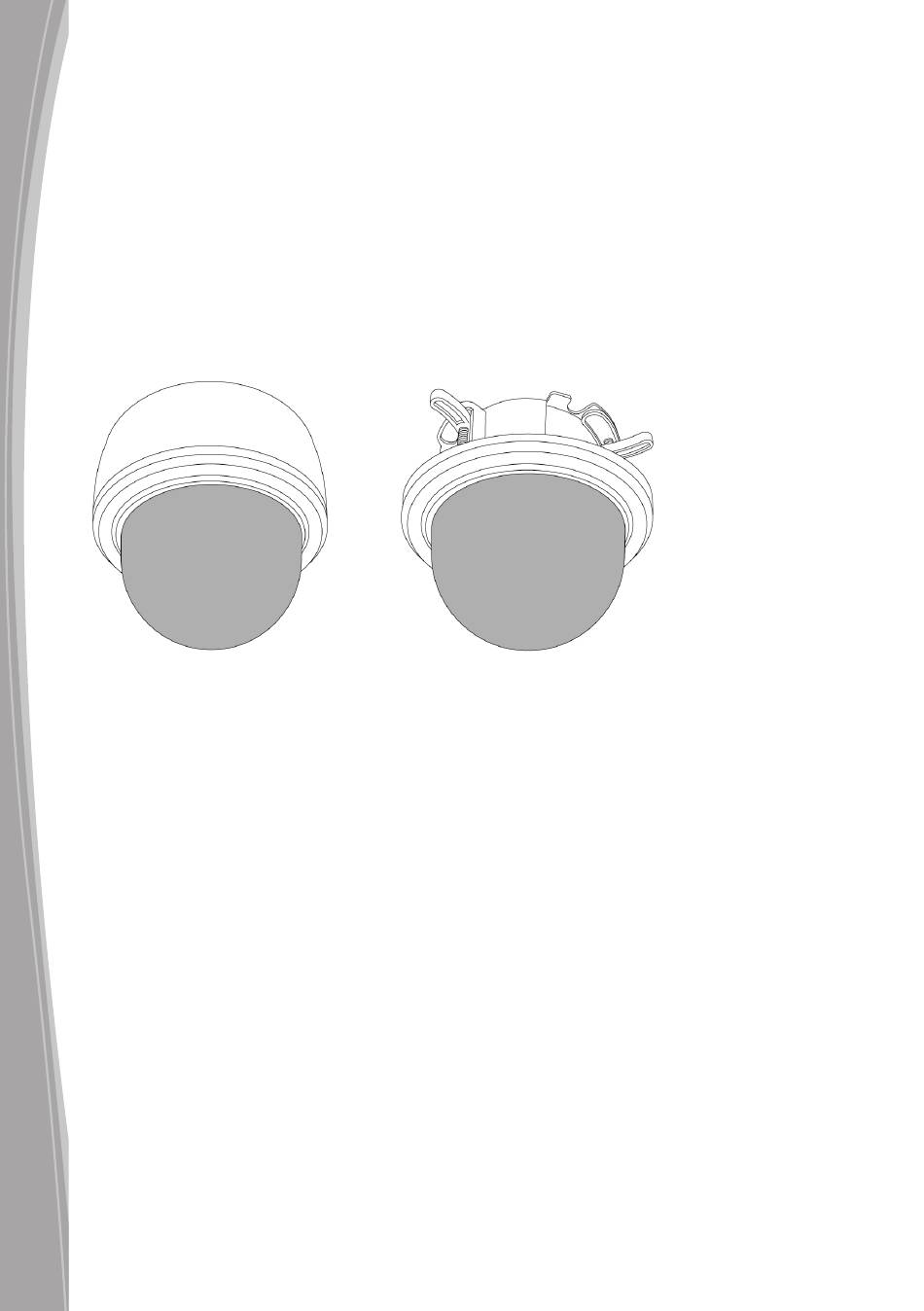

La caméra ICE dome peut être montée de deux manières : montage au plafond pour installation
dans un plafond de carrelage, montage en surface pour installation directement sur une surface
dure ou une structure.
Pièces Fournies
• 2 x fixations en plastique
• 2 x 80 mm (3") vis
Pièces Non Fournies
• Cordon de service vidéo en option (référence DM/ICED-SERV)
Montage en surface
FRENCH 4.0001
Modèles à montage en surface
Consultez la section Prise en main rapide pour plus d'informations.
1
2
3
4
Remarque:
18
Montage au plafond
Desserrez les quatre vis torx à l'avant de la caméra en utilisant la clé pour vis torx
fournie.
Retirez délicatement le couvercle de dôme du logement de la caméra et retirez le
boîtier en plastique. Le couvercle de dôme est fixé au logement de la caméra avec
un cordon de retenue. Ne démontez pas et ne retirez pas ce cordon.
Dévissez une des deux grandes vis, soit sur le côté soit à l'arrière du logement
de la caméra, en fonction de l'endroit où doivent pénétrer les câbles vidéo et
alimentation dans le logement de la caméra. Notez que la vis est enveloppée dans
une bande de téflon. Ceci est nécessaire pour empêcher une infiltration d'humidité
à l'intérieur du logement de la caméra après installation de celle-ci.
En vous servant du gabarit fourni à l'arrière de ce livret, marquez et percez les
quatre trous de vis requis pour fixer le logement de la caméra. Une mèche de 8
mm est appropriée pour une utilisation avec les chevilles murales fournies.
Si les câbles vidéo et alimentation entrent par le côté de la caméra, vous
pouvez être amené à installer de manière temporaire un conduit sur le côté de
la caméra pour l'aligner avant de marquer les trous de vis.
Si les câbles vidéo et alimentation entrent par l'arrière de la caméra, marquez et
percez un trou pour le conduit et les câbles. La taille de trou requise dépend de la
taille du conduit. Le gabarit indique la position du grand trou de vis à l'arrière de la
caméra.
