Installazione

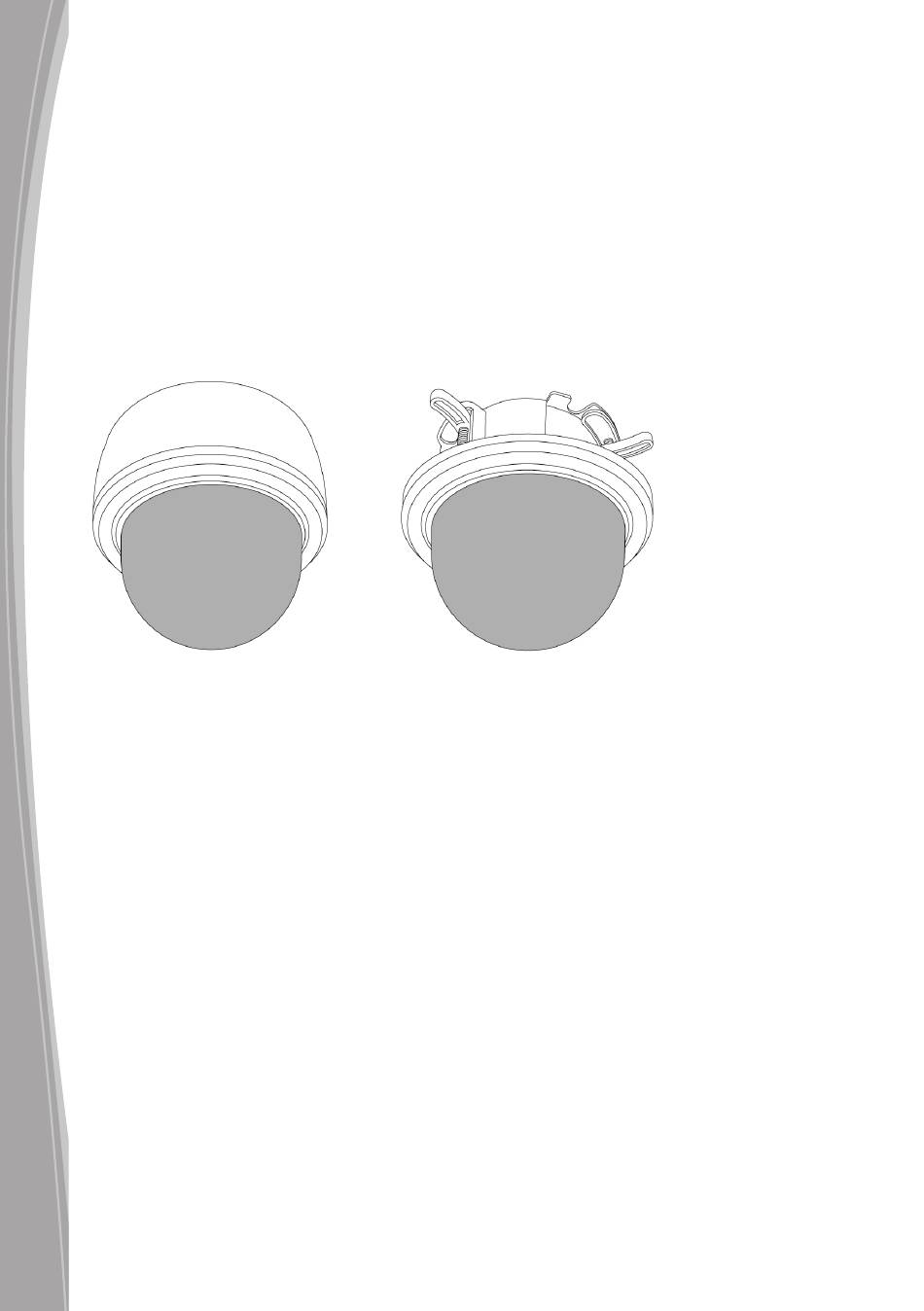

La telecamera a cupola ICE può essere montata in due modi: Montaggio a soffitto per l'installazione
in un soffitto a piastrelle; montaggio su superficie per l'installazione diretta su una superficie dura o
una struttura di montaggio.
Parti fornite
• 2 ganci di ancoraggio in plastica
• 2 viti da 80 mm (3")
Parti non fornite
• Terminale opzionale di assistenza video (numero componente DM/ICED-SERV)
Montaggio a parete
ITALIAN 4.0001
Installazione per Montaggio su Superficie
Per ulteriori informazioni fare riferimento alla sezione Avvio rapido.
1
2
3
4
42
Per la rimozione del pannello trasparente, ruotarlo in senso antiorario e rimuoverlo
delicatamente dal corpo della telecamera. A questo punto è possibile rimuovere la
fodera interna.
Utilizzando il modello riportato in fondo al presente manuale, tracciare e praticare i
fori necessari per il fissaggio.
Utilizzando le due viti di montaggio da 80 mm, fissare la telecamera a cupola alla
superficie come mostrato. Non serrare eccessivamente le viti di fissaggio.
Le viti possono essere utilizzate da sole se la superficie è costituita da un materiale
idoneo (ad es. legno), mentre è necessario utilizzare ganci di ancoraggio in plastica
laddove la superficie è costituita da mattoni o calcestruzzo.
Collegare i cavi di alimentazione e video alla telecamera. I cavi possono essere
fatti passare attraverso il soffitto o attraverso l'apertura laterale presente sul lato
dell'alloggiamento della telecamera. Rimuovere la protezione di questa copertura
con un coltello affilato e se necessario smussarne i bordi utilizzando una lima
rotonda.
Collegare il video al BNC in corrispondenza dell'estremità del connettore o
direttamente al BNC. Per la connessione video utilizzare esclusivamente uno dei
connettori BNC.
Collegare l'alimentatore ai terminali di alimentazione. Queste telecamere sono
state progettate per funzionare con un'alimentazione 12 V CC o 24 V CA. Le
connessioni e la polarità sono indicate accanto ai terminali. È necessario che
l'alimentatore sia protetto da un isolamento di Classe 2 e omologato UL Listed.
Montaggio a soffitto
